计算

在开始计算之前,可以对输入数据进行 真实性检查

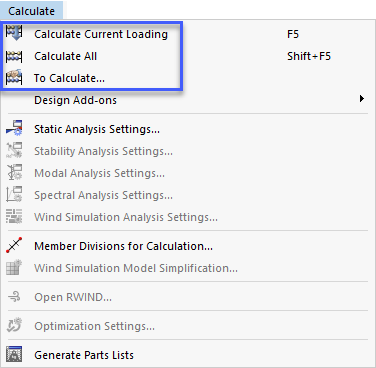

用户可以在菜单栏【计算】中选择进行不同的计算选项。 在开始计算一章中对它们进行了介绍。

激活云计算中的 ]] 选项后,将会出现更多的菜单项。

在'计算'菜单中,您还可以访问 静力分析设置

计算用杆件分段

图形结果的分布和精细化程度取决于在'计算用杆件分段'对话框中的设置。 您可以使用中的计算用杆件分段功能打开该对话框。

结果图的划分数目

在此输入栏中输入的值会影响杆件的图形结果分布。 例如,如果分段数目设为 10,那么 RSTAB 将在模型中最长杆件的长度除以 10。 根据这个与系统相关的划分长度,RSTAB 可以确定每个杆件在划分点上的结果分布(见图{%!

特殊杆件的分段数目

与上述分段选项不同,真正的杆件分段是由内部中间节点定义的。 该设置适用于具有非对称截面的弹性杆件(接触压力)、变截面杆件(截面值内插法)和具有塑性属性的杆件(屈服面积)。

计算最大/最小值的划分数目

使用该输入栏的值,可以指定杆件内力的最大和最小值划分范围。 因此,这种分段(默认设置:12) 10) 表示结果表格和图形中所示极值的基础。

激活大变形分析、结构稳定性、动力分析的杆件分段

Diese Option ermöglicht es, auch Balkenstäbe für Untersuchungen nach Theorie III. Ordnung oder hinsichtlich der Stabilität und Dynamik durch Zwischenknoten zu teilen und so mit einer höheren Genauigkeit zu erfassen. Hierbei wird die Anzahl der Teilungen für 'besondere Stabtypen' angesetzt (zweites Eingabefeld oben)
