Геометрия модели определяется узлами. Они составляют основу всех штабов. При графическом вводе стержней узлы создаются автоматически.
Номер узла присваивается автоматически, но его можно изменить. Порядок не имеет значения для нумерации. Это также не обязательно должно быть непрерывным; Допускаются пробелы в нумерации.
Основное

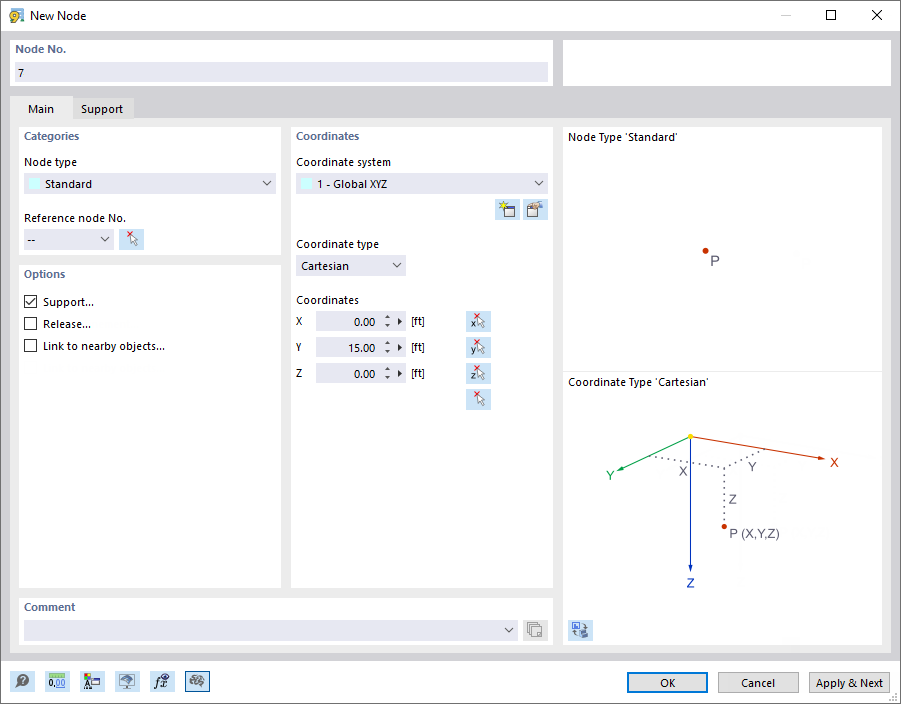

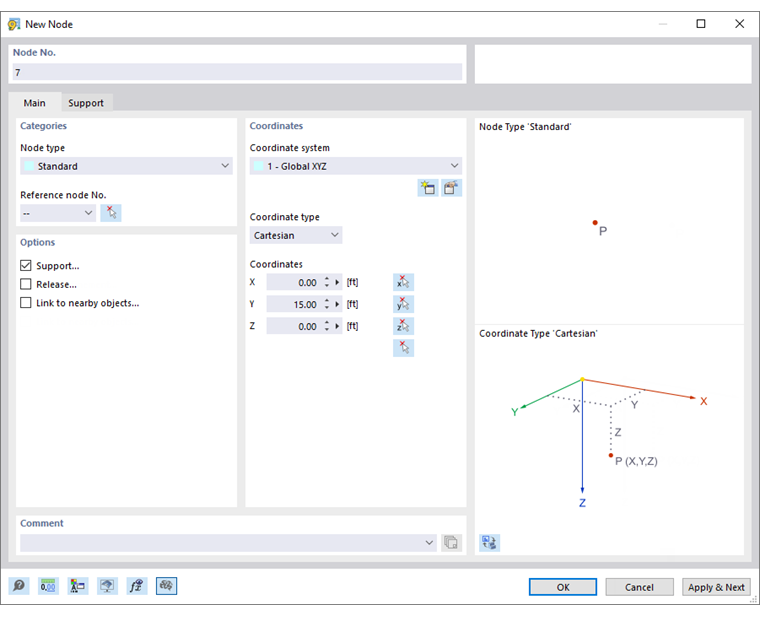

Вкладка Main управляет наиболее важными параметрами узла.
Тип узла

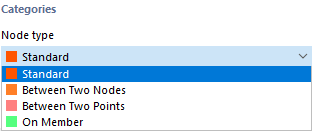

В списке доступны для выбора различные типы узлов.
Норматив
Этот тип узла используется наиболее часто. Стандартные узлы можно разместить графически в рабочей плоскости или в любом месте рабочей области, указав координаты. При графическом вводе стержней также создаются стандартные узлы. Стандартные узлы отображаются в модели красным цветом.
Между двумя узлами
Узел находится на линии связи, существующей между двумя другими узлами. Это означает, что нет необходимости определять элемент, а затем разделять его с помощью промежуточного узла. Базовые узлы и расстояние должны быть определены на другой вкладке.
Между двумя точками
Узел лежит на линии соединения, существующей между любыми двумя точками. Точки и расстояние должны быть определены на другой вкладке (см. Изображение image020915 Определение узла между двумя узлами ).
На стержне
С этим типом узла элемент не делится на два стержня, но остается целым. Таким образом можно, например, расположить на стержне отдельные боковые опоры. Стержень и расстояние должны быть указаны на следующей вкладке.
Совет
Используйте кнопку
для переключения между относительными и абсолютными расстояниями.
Узел-ориентир
Эти координаты обычно относятся к началу глобальной системы координат (запись ' - '). Также возможно определить координаты относительно другого узла. Это полезно, например, для размещения узла на расстоянии от определенной позиции. Для этого вы можете использовать опцию 'Предыдущий' в списке. Базовый узел также можно ввести напрямую или выбрать в модели с помощью
.
Система координат
Система координат представляет собой систему отсчета, в которой описывается положение узла в пространстве. В большинстве случаев узлы могут быть определены в системе координат ' Global XYZ '. Однако также возможны пользовательские системы координат. Глава Системы координат описывает, как создать новую систему координат. Все системы координат рассматриваются в направлении движения часовой стрелки.
Тип координат
В зависимости от геометрии модели доступны различные форматы для описания узлового положения.
В большинстве случаев узлы можно определить как ' декартовы ': Оси X, Y и Z описывают поступательное расширение (расстояния), при этом все направления равны. Напротив, цилиндрические типы координат облегчают ввод осесимметричных геометрий. Вы должны указать положение узла с помощью расстояния, радиуса и угла. Тип полярных координат позволяет определить узел в сферической системе с помощью радиуса и двух углов.
Координаты
Положение узла можно описать его координатами X, Y, Z. Если тип координат цилиндрический или полярный, необходимо указать расстояния и углы. В этом случае 'Глобальные координаты' узла также отображаются в декартовой системе координат.
Используйте кнопку « Применить» и «Далее », чтобы определить несколько узлов, не выходя из диалогового окна.
Опора
Вы можете назначить опору узлу. Степени свободы и жесткости пружины должны быть определены в условиях опоры (см. Главу Узловая опора ).
Высвобождение
Выпуск на узле предлагает возможность разъединения модели на этом этапе (см. Главу Выпуски узла ). Таким образом, вы можете контролировать, какие смещения или повороты передаются на узел.
Графическая установка узла
Когда вы открываете диалоговое окно 'Новый узел' с помощью кнопки
, вы можете устанавливать узлы непосредственно в рабочей плоскости щелчком мыши.
Узлы обычно привязаны к точкам сетки, которые выровнены с текущей системой координат. Когда вы вводите координаты вручную в диалоговом окне, вы можете применить их с помощью кнопки « Применить ». Однако не забудьте оставить указатель в диалоговом окне, чтобы ваша запись не была заменена новой позицией.
