Узловые нагрузки

Узловые нагрузки - это силы, моменты или массы, которые действуют на узлы.

Выберите в списке 'Загружение', которому требуется придать нагрузку.

Основное

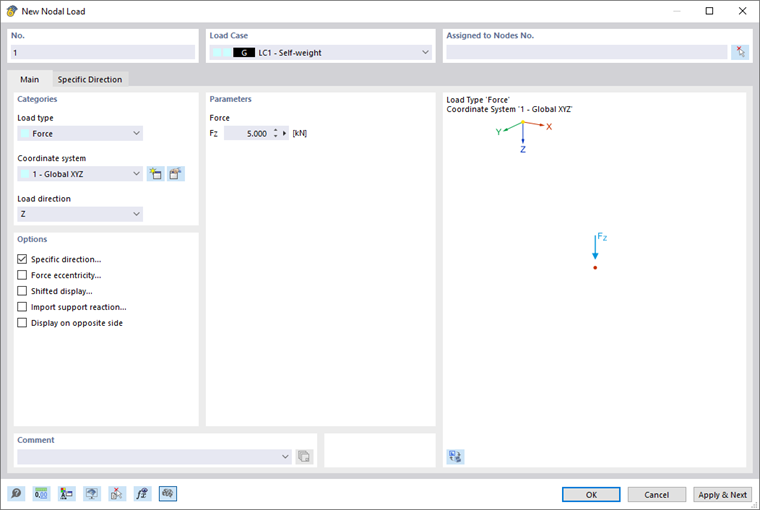

Вкладка Основные данные позволяет управлять основными параметрами нагрузки.

Категории

Следующие параметры доступны в списке 'Тип нагрузки':

  • Сила: Нагрузка является направленной величиной.
  • Момент: Нагрузка является произведением силы и плеча.
  • Компоненты: Сила или момент могут быть описаны частями величин, которые относятся к осям общей или заданной пользователем системы координат.
  • Масса: Масса является свойством материи для Динамические расчёты.

Важный

Чтобы учесть массу в расчете, активируйте функцию Активная масса в диалоговом окне 'Параметры статического расчета' (см.|изображение023612|Основные параметры#).

Если узловая нагрузка не относится к общей 'системе координат' XYZ, можно выбрать пользовательскую систему координат или создать новую.

Выберите 'Направление нагрузки' из списка, чтобы задать воздействие нагрузки. Для выбора доступны три направления глобальных осей X, Y и Z, а также направления U, V и W для пользовательских систем координат.

параметры

Укажите значение нагрузки силы, момента или массы. Для типа нагрузки 'Компоненты' можно пропорционально распределить значения нагрузки.

Инфо

Положительный момент действует по часовойс стрелке вокруг соответствующей положительной оси. Общие оси координат в рабочем окне помогут вам задать знак.

Опции

Используйте флажки в данном диалоговом разделе для задания дополнительных свойств узловой нагрузки. В зависимости о

На отображение вектора нагрузки можно повлиять с помощью функции 'Изобразить на противоположной стороне'.

Конкретное направление

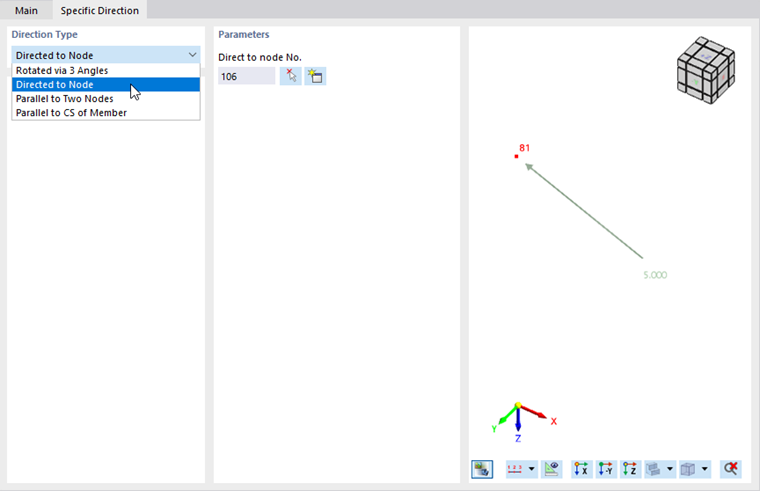

Вкладка Конкретное направление позволяет сориентировать узловую нагрузку независимо от системы координат.

Выберите 'Тип направления' из списка. В разделе диалога 'Параметры' можно повернуть нагрузку вокруг осей X, Y и Z, направить ее к одному или двум узлам или расположить параллельно стержню. Выберите объекты-ориентиры графически с помощью кнопки Выбрать индивидуально .

Эксцентриситет силы

Если нагрузка не действует непосредственно на узел, можно указать эксцентриситет во вкладке Эксцентриситет силы.

Введите 'Ординаты эксцентриситета'. Расстояния относятся к общим направлениям X, Y и Z. В случае пользовательской системы координат, эксцентриситеты связаны с повернутыми осями X'Y'Z'.

Инфо

При расчете по теории второго порядка или по методу больших деформаций, нагрузка сохраняет свой глобально заданный эксцентриситет. Он не приспособлен к повороту узла.

Сдвинутый дисплей

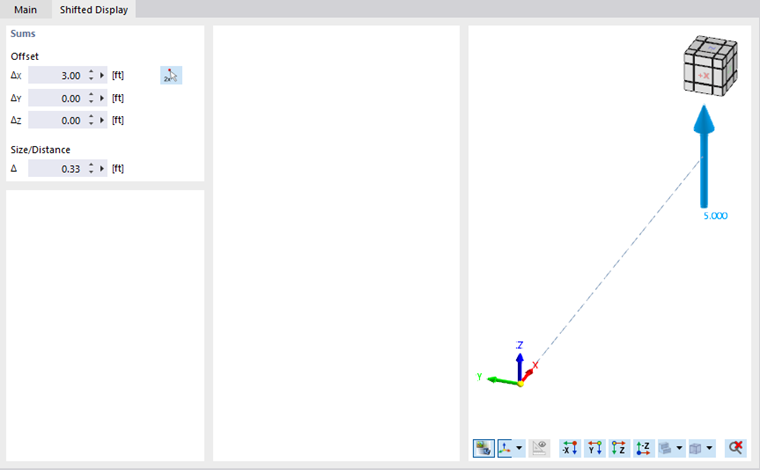

В закладке « Смещённое изображение » можно выполнить настройки для улучшения отображения узловой нагрузки.

В отличие от с эксцентриситетом силы, нагрузка смещается только для графического изображения. Нет дополнительных моментов. Укажите 'Смещение' в общем направлении.

Для настройки размера отображаемой стрелки нагрузки, используйте текстовое поле 'Размер/Расстояние'.

Импорт опорных реакций

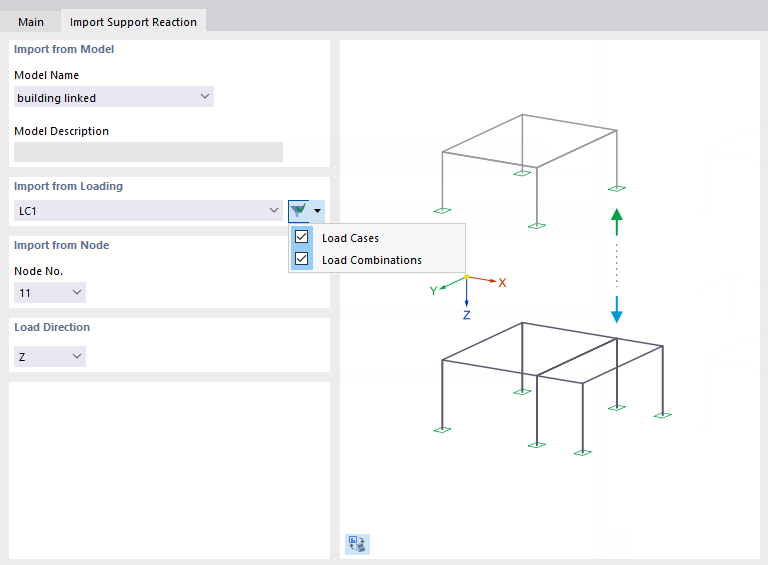

Вкладка Импорт опорных реакций позволяет импортировать опорную реакцию или опорный момент узла из другой модели в качестве нагрузки. Например, можно анализировать 2D-модели, перенося нагрузки с перекрытия на этаж.

Совет

{%://#/ru/podderzhka-i-obuchenije/podderzhka/faq/005363 FAQ 5363]] содержит пример переноса опорных реакций из другой модели.

Импорт из модели

В списке 'Название модели' выберите модель, из которой требуется импортировать опорную реакцию ("исходная модель"). Эта модель должна быть расположена в том же проекте Dlubal и иметь другой идентификатор модели (см.|параметры-model|Параметры модели#).

Импорт из нагрузок

Все загружения и сочетания нагрузок, содержащиеся в исходной модели, доступны для выбора в списке. Расчетные сочетания и расчетные ситуации недоступны, поскольку пакетные опорные реакции не могут быть импортированы. Для фильтрации записей используйте кнопку списка Список фильтров (см. рисунок выше).

При этом не имеет значения, доступны ли в исходной модели результаты загружения или сочетания нагрузок. Во время расчёта соответствующие результаты определяются автоматически в фоновом режиме.

Инфо

Нагрузка реакции связана с опорной нагрузкой исходной модели. Последующие изменения исходной модели автоматически переносятся в целевую модель. Таким образом, вы можете связать модели одного и того же проекта.

Импорт из узла

В списке выберите номер опертого узла, для которого требуется импортировать опорную силу или опорный момент. С помощью Типа нагрузки во вкладке 'Основные' можно задать импорт силы или момента.

Направление нагрузки

Выберите общую ось, составляющая опорной реакции которой должна учитываться во время импорта.

Совет

Чтобы импортировать все компоненты нагрузки, выберите тип нагрузки Компоненты во вкладке 'Основные данные'. Затем для определения всех направлений нагрузки доступна опция Все в списке Направление нагрузки.
