Результаты по стержням

Вы можете изобразить результаты для стержней графически с помощью категории навигатора «Стержни». Численные результаты стержней находятся в категории таблицы Результаты по стержням.

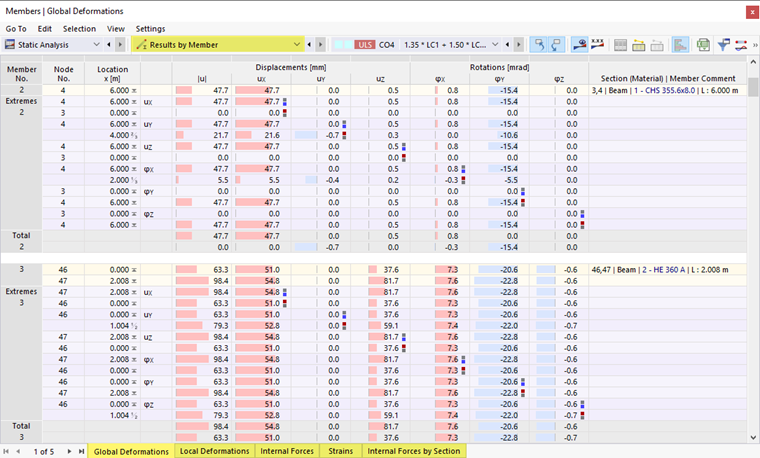

Результаты по элементам в таблице

основа

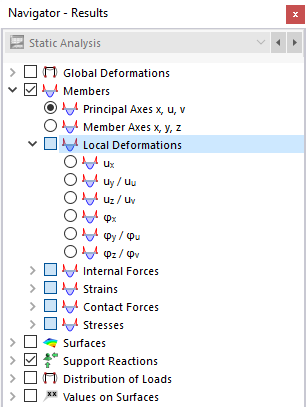

Выбор локальных деформаций стержней в навигаторе

Изображение {%ref#image025865 Результаты по стержням в таблице]] показывает таблицу с общими деформациями стержней. Они относятся к осям X, Y и Z. Местные деформации относятся к осям стержней, описания которых зависят от спецификаций, заданных в Основных данных (см. Раздел Параметры и опции ).

Местная система осей стержня также оказывает влияние на знаки деформаций: Положительное перемещение следует в направлении положительной местной оси; положительный поворот действует по часовой стрелке вокруг положительной оси стержня.

Для несимметричных сечений можно в навигаторе задать, относятся ли результаты к главным осям u и v или к исходным осям y и z по умолчанию (см. %\}).

Местные перемещения и повороты имеют следующие значения:

В таблице приведены деформации каждого стержня для местоположений, заданных в Диспетчер таблиц результатов . Там же можно выбрать, какие экстремальные значения будут отображаться.

Если вы определили|plasticDiagramUXTab|шарнир стержня с пластическими свойствами#, то деформации текучести, внутренние силы и моменты текучести, а также критерии приемлемости показаны в закладке таблицы «Соотношения местных пластических деформаций».

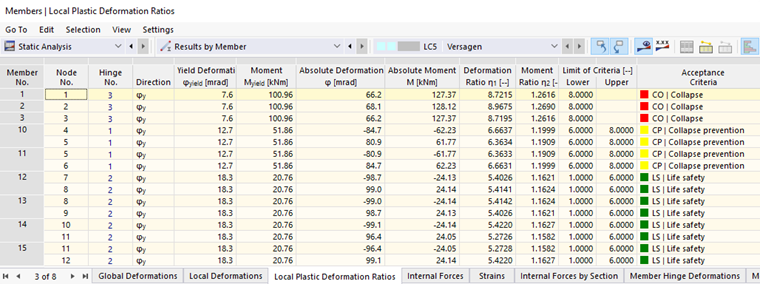

Коэффициенты местных пластических деформаций в таблице

Внутренние силы

Выбор внутренних сил стержня в навигаторе

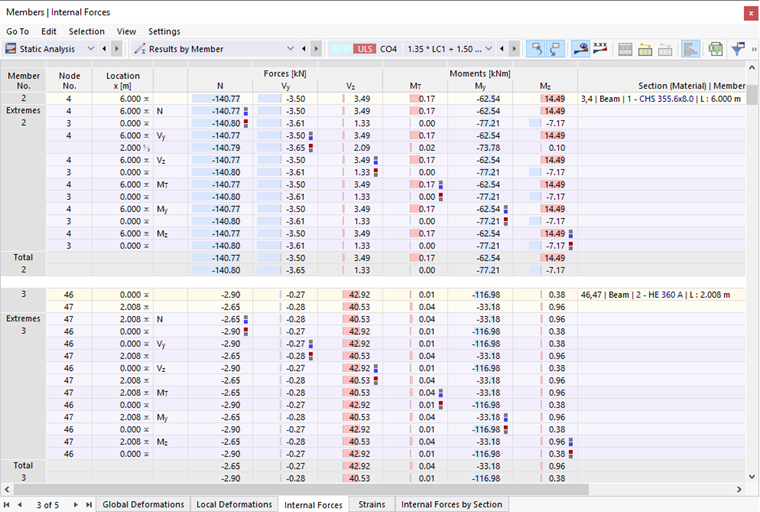

Внутренние силы стержней в таблице

В навигаторе затем задайте внутренние силы, которые будут отображаться на стержнях. Для несимметричных сечений можно также выбрать, будут ли результаты отнесены к главным осям u и v или к исходным осям по умолчанию y и z (см. }). Данный параметр также влияет на результаты таблицы.

Графическое распределение внутренних сил основано на значениях результатов, заданных в соответствии с делением стержней, которые указаны в Диалоговое окно Деления стержней для расчета .

В таблице приведены внутренние силы и моменты каждого стержня для местоположений, указанных в Диспетчер таблиц результатов . Там же можно выбрать, какие экстремальные значения будут отображаться.

Внутренние силы стержня имеют следующие значения:

Инфо

Внутренние силы и моменты, рассчитанные по методу второго порядка, относятся к осям деформированного стержня. Если это не удобно, вы можете настроитьextbookmark

Vorzeichenregelung für Stabschnittgrößen

Изгибающий момент M_y положителен, если '''растягивающие''' напряжения возникают на стороне положительного стержня (в направлении оси z). M_z положителен, если '''сжимающие''' напряжения возникают на стороне положительного стержня (в направлении оси y). Задание знака для крутящих моментов, осевых сил и поперечных сил соответствует обычным правилам: Эти внутренние силы положительны, если они действуют на положительную сторону разреза в положительном направлении. Описанные выше правила для внутренних сил применяются только в том случае, если местная ось стержня z направлена 'вниз' (см. Параметры и опции ). Однако, если местная ось z задана «вверх», то положительный момент M_y вызывает сжимающие напряжения на положительной стороне стержня, а положительный момент M_z вызывает растягивающие напряжения. Следующие таблицы категории «Результаты по стержням» суммируют внутренние силы и моменты стержня по определенным критериям. Таким образом можно увидеть, например, экстремальные значения каждого сечения в таблице «Внутренние силы по сечениям».

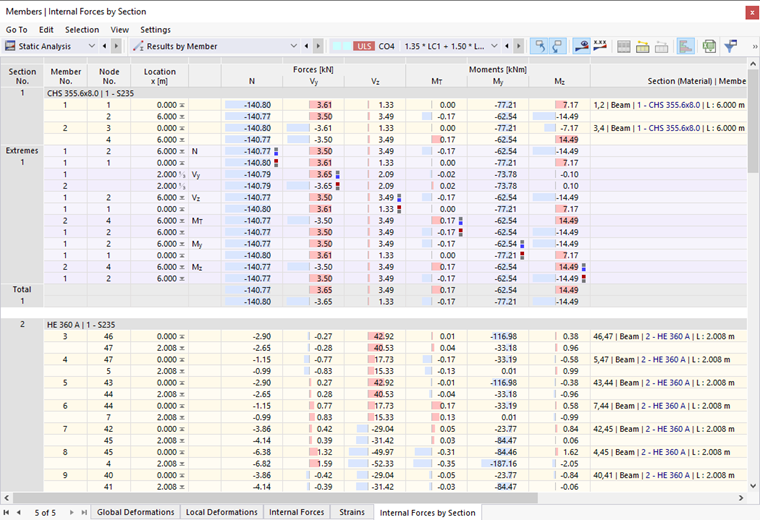

'Члены | Внутренние силы по сечению Вкладка

'''

Инфо

Если''' вы хотите проверить результаты жесткого стержня, активируйте опцию « '''Результаты по''' соединениям» в категории 'Стержни' в нижнем разделе навигатора.

TABLE_MEMBER_STRAINS">

деформации

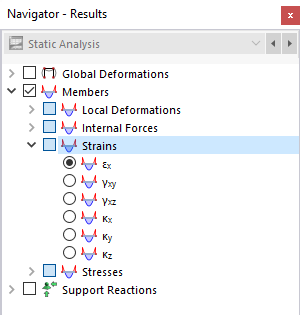

Выбор деформаций стержней в навигаторе

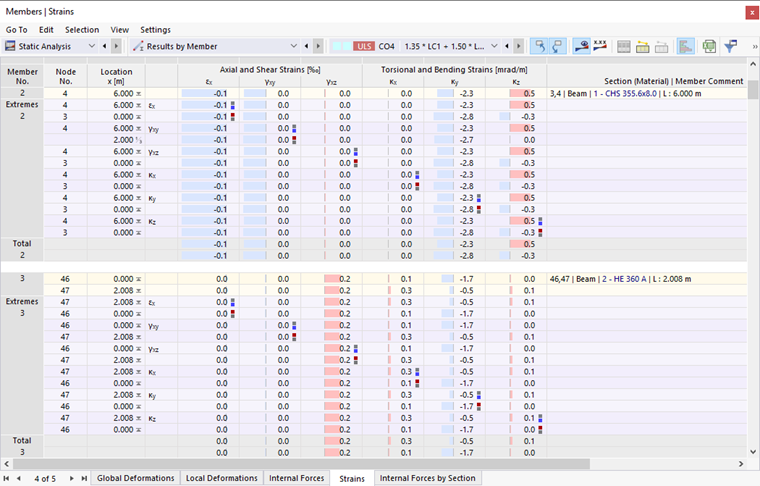

Деформации стержней в таблице

Деформации стержней представляют собой местные деформации в виде осевых деформаций и сдвига. Согласно закону Гука, они возникают в результате напряжений в стержнях.

Тензор деформаций для одномерного элемента стержня выглядит следующим образом:

$$\epsilon =\left[\begin{array}{ccc}{\epsilon }_{xx}& {\epsilon }_{xy}& {\epsilon }_{xz}\\ {\epsilon }_{yx}& 0& 0\\ {\epsilon }_{zx}& 0& 0\end{array}\right]$$

Тензор деформаций для элементов стержня

Сдвиг определяется по следующим уравнениям:

$${\mathrm{\gamma }}_{\mathrm{xy}}=2·{\mathrm{\epsilon }}_{\mathrm{xy} }$$

сдвиговое запаздывание

$${\mathrm{\gamma }}_{\mathrm{xz}}=2·{\mathrm{\epsilon }}_{\mathrm{xz} }$$

сдвиговое запаздывание

Деформации стержня имеют следующие значения:

εx	Деформация в направлении оси стержня x
γxy	Сдвиг в направлении оси стержня y
γxz	Сдвиг вдоль оси стержня z
κx	Кривизна вокруг оси стержня x
κy	Кривизна вокруг оси стержня y
κz	Кривизна вокруг оси стержня z

Контактные силы

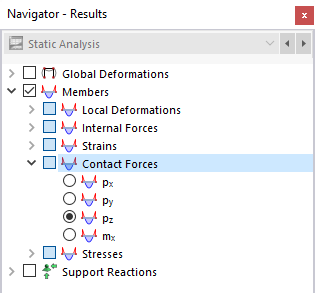

Выбор сил контакта стержней в навигаторе

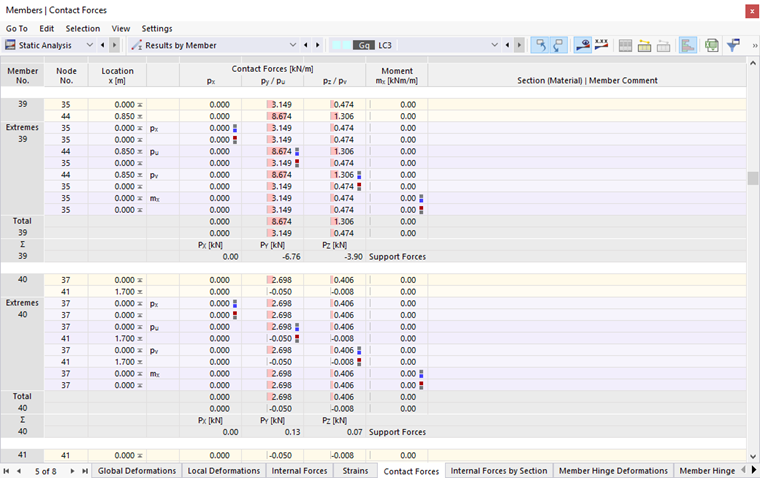

Контактные силы стержней в таблице

Для стержней, оснащенных {%://003314 опорой стержня]], можно отобразить 'контактные силы' в навигаторе и таблице.

Контактные силы p_x, p_y и p_z действуют в направлениях соответствующих осей стержня. Они показаны по отношению к стандартной длине. Для несимметричных сечений можно в навигаторе задать, относятся ли результаты к главным осям u и v или к исходным осям y и z по умолчанию (см. %\}).

Контактные моменты m_x вокруг продольной оси стержня также показаны по отношению к стандартной длине.

Инфо

Если разделить табличные значения на соответствующую ширину сечения, то мы получим контактные напряжения грунта.

Сумма нагрузок и сумма опорных реакций

Для загружений и сочетаний нагрузок контрольные суммы Σ нагружения и опорных реакций указаны в конце таблицы. Баланс покажет разницу, если в модели имеются также узловые опоры. Эти опорные реакции также необходимо учитывать в общем балансе.

Напряжение

С помощью записей категории «Напряжения» можно графически изобразить кривые осевых напряжений, касательных напряжений и эквивалентных напряжений на сечениях стержней. Для такого типа отображения лицензия на Расчет. Однако для пакета результатов расчётных сочетаний и расчётных ситуаций, невозможно отобразить напряжения сечений.

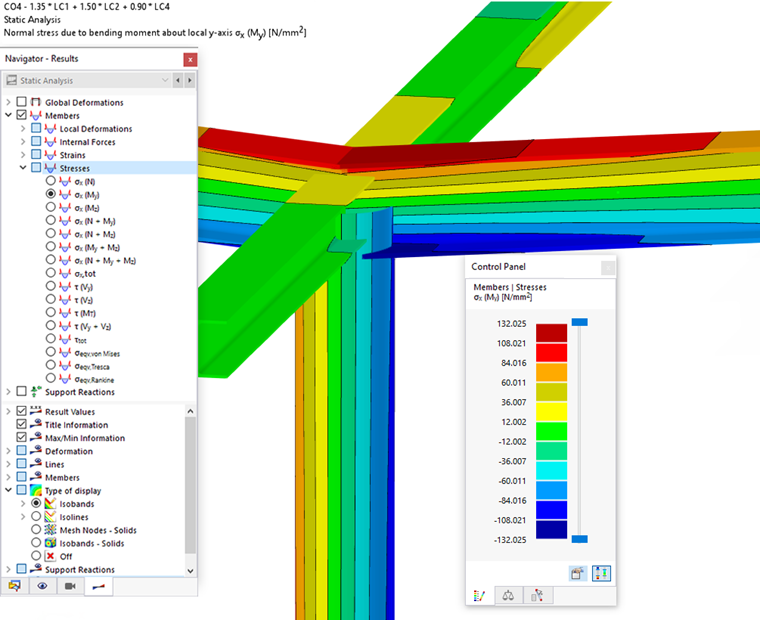

Нормальные напряжения поперечных сечений стержня от изгибающего момента

Инфо

Кривые напряжений на сечении недоступны в таблице.

В категории «Напряжения» можно выбирать различные компоненты и сочетания напряжений. Таким образом, вы можете проверить, например, распределение растягивающих и сжимающих напряжений от изгиба, которые доступны в полках двутавров. Панель управляет присвоением значений. В главе Панель управления описано, как настроить цвета и значения.

Напряжения определяются с помощью расчета МКЭ, основанного на внутренних силах и характеристиках сечения.
