разделить стержень

Для разделения стержня, щелкните по нему правой кнопкой мыши. В открывшемся контекстном меню выберите одну из функций Разделить стержень.

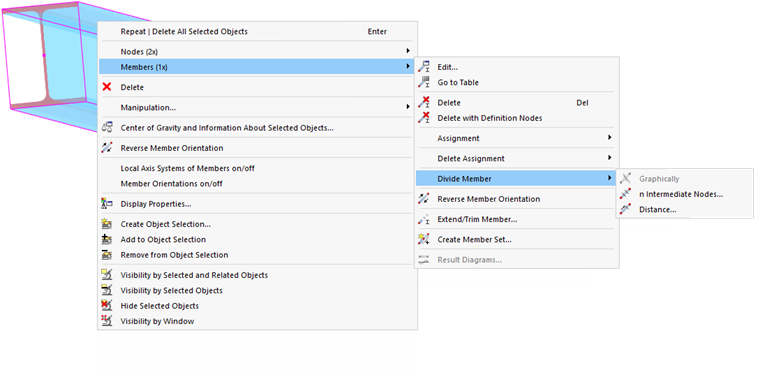

Разделение элемента через контекстное меню

Разделение по промежуточным узлам

Используйте эту функцию, чтобы разделить стержень на равные сегменты.

Разделение стержня в точках одной трети

Количество

Задайте 'Количество промежуточных узлов' n для деления. Например, стержень разделен двумя промежуточными узлами в его точках одной трети, как показано на рисунке выше.

Опции

Флажок 'Создать на узлах стержня без разделения стержня' по умолчанию деактивирован. При разделении стержня создаются новые стержни. Если вы отметите флажок, стержень остается как целое. В данном случае разделение выполняется с помощью промежуточных узлов типа 'Узел на стержне' (см.|узелнавкладкестержня|Узлы#). Тогда нет необходимости задавать непрерывные стержни, и ввод расчётных длин и граничных условий для расчёта упростится.

Исходный (слева), результат с разделением (в центре) и без разделения (справа)

Если вы установите флажок 'Индивидуальная нумерация', вы сможете повлиять на нумерацию новых созданных стержней и узлов во вкладке Нумерация.

Нумерация и опции

Вкладка Нумерация отображается только в том случае, если во вкладке 'Основные данные' установлен флажок {%ref#options Индивидуальная нумерация]].

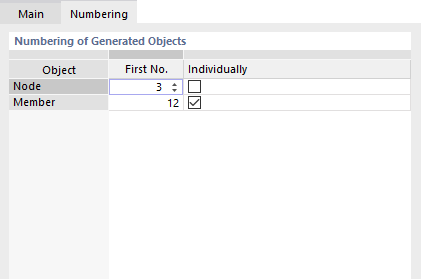

Настройка нумерации сгенерированных объектов

В столбце таблицы 'Индивидуально' выберите объект, которому вы хотите придать конкретную нумерацию. Затем в столбце 'Первый №' можно указать начальный номер для новых узлов или стержней. Дальнейшие объекты данной категории пронумерованы в порядке возрастания от этого номера.

Разделение на расстоянии

Используйте эту функцию, чтобы разделить стержень в определенном месте.

Разделение стержня на расстоянии от начала стержня

Расстояние между новым узлом и началом стержня или концом стержня

Укажите расстояние от начального или конечного узла, на котором стержень должен быть разделен. Это значение можно ввести в качестве длины или относительной спецификации. Данные четыре поля ввода являются интерактивными.

Если расстояние относится к проекции длины, задайте проекцию в секции диалога 'Исходная длина'.

Исходная длина

Задайте 'систему координат', в которой выполняется деление. Вы можете выбрать пользовательскую систему координат в списке или использовать кнопку .

В большинстве случаев, расстояние между делениями относится к 'Реальной длине' стержня. Если это не так, выберите соответствующую 'Проекцию в направлении' оси указанной системы координат или соответствующую 'Проекцию в плоскости'. Затем можно ввести соответствующие записи дробления в секции диалога 'Расстояние'.

Опции

Флажок 'Создать на узлах стержня без разделения стержня' определяет, будут ли при разделении стержня создаваться новые объекты (см. абзац {%://#optionsВозможности]]).

Если вы установите флажок 'Индивидуальная нумерация', вы сможете повлиять на нумерацию новых созданных стержней и узлов (см. вкладку Нумерация).
