Репрезентанты блоков стержней

Представители наборов стержней являются шаблонами для наборов стержней, имеющих идентичные свойства в отношении материала, сечения, типа и длины стержня, а также типа набора стержней. Функция соответствует возможностям для членов, описанным в главе Представители участников .

Инфо

Чтобы использовать представителей набора стержней, активируйте эту опцию в основных данных модели на вкладке # extbookmark manual|варианты|Вкладка Settings and Options #.

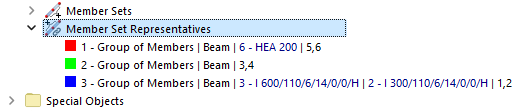

Представители не создаются вручную, а автоматически создаются RSTAB на основе свойств наборов стержней в модели. Они перечислены в навигаторе.

По умолчанию RSTAB создает представителей по следующим критериям:

  • материал члена
  • сечение стержня
  • Тип линии
  • Тип стержня
  • длина стержня
  • Тип блока стержней
  • Ориентация стержня

Мастер представляющий набор элементов , позволяет уточнить упомянутые критерии. Этот мастер находится в диалоговом окне ' Общие данные модели ', ' Представители набора элементов ', которое можно открыть с помощью кнопки Редактирование общих данных или с помощью ' Представителей набора элементов ' контекстное меню в навигаторе (сравните картинку # extbookmark manual|image025458|' Представители участников ' - контекстное меню №).

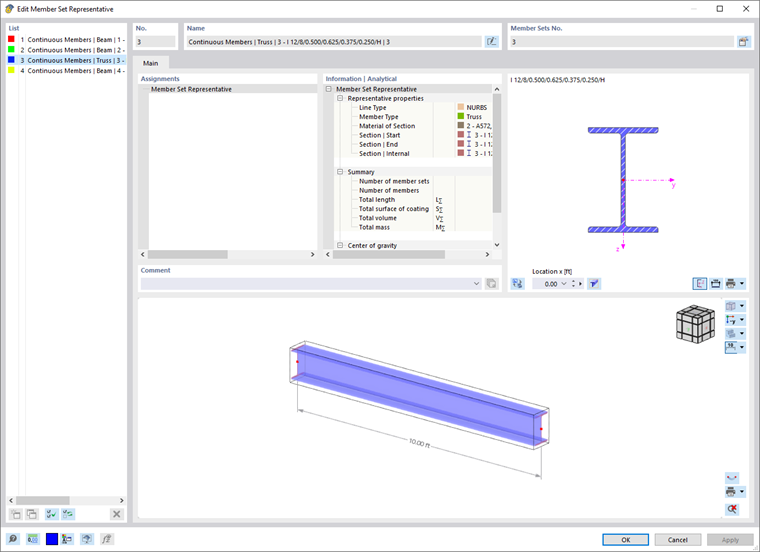

Вы можете проверить свойства представителя в диалоговом окне ' Изменить представителя набора стержней '. Откройте диалоговое окно с помощью функции контекстного меню Изменить или дважды щелкнув запись навигатора.

' Список ' предоставляет обзор всех представителей модели. В разделе диалога 'Наборы элементов' отображаются номера наборов элементов, которые имеют одинаковые свойства и назначены выбранному представителю.

На вкладке "Основные" вы можете увидеть информацию о ' | Аналитический ' для представителя по вопросам расчета конструкций. ' Сводка ' показывает, среди прочего, общую массу наборов стержней, включенных в представителя.
