Файл DXF можно использовать в качестве фонового слоя при вводе объектов. По сравнению с импортом DXF, при котором вся модель преобразуется в узлы и линии, а затем импортируется, фоновые слои представляют собой своего рода прозрачное окно для конкретного моделирования.

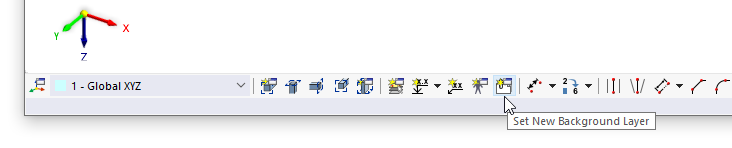

Вы также можете задать новый фоновый слой, используя кнопку
на панели инструментов CAD.
Инфо
Чтобы использовать фоновый слой, установите его на Активный. Кроме того, необходимо активировать фиксацию объектов с помощью функции 'Слои фона' (см.Раздел Фиксация объектов). Это можно также быстро сделать с помощью кнопки
в руководстве .
Категории
Фоновый слой должен быть в формате .dxf. Задайте 'Имя файла', выбрав файл в диалоговом окне Windows с помощью кнопки
.
Задайте систему координат, к которой относится фоновый слой. Можно выбрать Пользовательскую систему координат из списка или создать новую с помощью кнопки
.
'Последовательность вращения' описывает порядок углов, на которые может быть выполнен поворот осей.
'Точка вставки' определяет место, которое будет помещено на «пакет» фонового слоя в начальную точку. Для выбора в списке доступны различные варианты:
Инфо
Если вы установите флажок 'Выбрать в предпросмотре', вы можете задать точку вставки графически: В разделе диалога 'Начальная точка' нажмите правую кнопку
и затем задайте точку вставки в окне предварительного просмотра.
Точка начала
Точка вставки [[%\} фонового слоя помещается в модель в 'Начальную точку'. Введите координаты точки или задайте ее графически с помощью левой кнопки
в рабочем окне или правой кнопки
в области предварительного просмотра.
...
- /#
Опции
Если вы хотите использовать 'Неравномерный масштаб' для масштабирования слоя в пространственных направлениях, активируйте этот флажок. Благодаря тому, становятся доступными соответствующие поля ввода в секции диалога 'Масштаб'.
Если 'Единицы длины шаблона DXF' не должны автоматически приниматься из файла DXF, можно выбрать подходящие единицы измерения из списка.
Масштаб
В этом разделе диалога можно масштабировать размер фонового слоя; например, для компенсации несоответствий в единицах измерения. Нормальный случай - это 'Равномерный масштаб' Δ с регулярным масштабированием во всех направлениях. Для неравномерного масштаба, активируйте соответствующий флажок в разделе диалога 'Опции'.
Используйте кнопку
для переключения между относительным и абсолютным вводом.
Применение фонового слоя
Если фоновый слой установлен как Активный , он выделяется серым цветом. Теперь можно размещать узлы и стержни в точках пересечения линий слоев, при условии, что фиксация объекта для фоновых слоев активирована.
