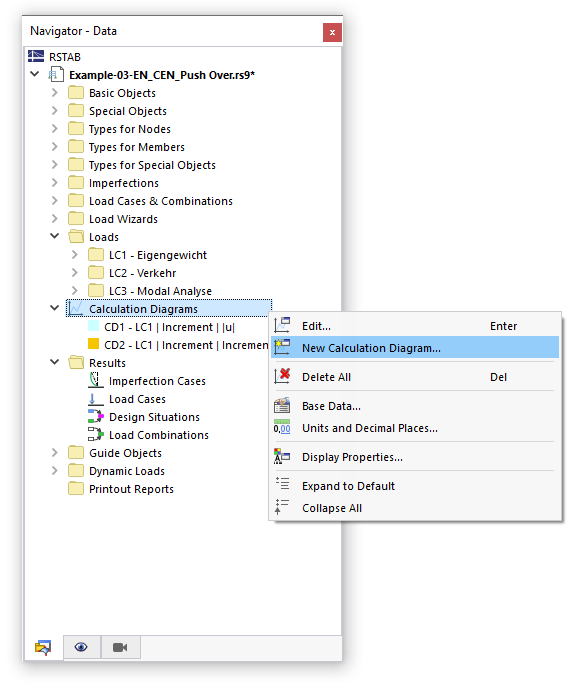

Во время расчета отображается диаграмма, показывающая процесс максимального перемещения (см. рисунок Ход расчета ). Данную диаграмму можно также проверить более подробно после выполнения расчета. Кроме того, можно создавать пользовательские диаграммы расчёта ( CD ), которые отображают работу сходимости на конкретных узлах стержней или опор. Диаграммы расчёта можно найти в навигаторе - Данные.
В диалоговом окне 'Новая диаграмма расчёта' можно задать критерии для отображения результатов в диаграмме.
Основное
Если пока нет результатов, тогда доступна только вкладка Основные.
Тип диаграммы
В списке доступны два типа диаграмм:
- 2D | Основной: Вы можете индивидуально указать, какие результаты должны изображаться на горизонтальной и вертикальной осях диаграммы.
- 2D | Кривая сходимости: На диаграмме показано, как развивается максимальная деформация во время расчета.
Остальные опции ввода в этом диалоговом окне адаптируются к установленному типу диаграммы.
Источник
В списке можно выбрать 'тип анализа', обеспечивая результаты, к которым относится диаграмма. Если в основных данных модели' не был активирован 'аддон Расчёт', будет доступен только 'статический расчёт'.
Определите загружение или сочетание нагрузки, результаты которых должны быть изображены в диаграмме. Расчетные сочетания и расчетные ситуации недоступны для выбора, потому что диаграмма не может отобразить какие-либо пакетные результаты.
Горизонтальная ось/вертикальная ось
В этих двух разделах диалога можно задать критерии результата, которые должны применяться к координатам x и y. Параметры в списке 'Тип результата' зависят от {%ref#diagram-type Типа диаграммы]].
Задайте 'Тип результата' для горизонтальной оси. Обычно это 'Приращение'. Затем, вы можете придать деформацию, внутреннюю силу или момент вертикальной оси для основной диаграммы или максимальную деформацию для диаграммы сходимости.
Если установлена основная диаграмма, выберите тип перемещения, поворота или внутренней силы и момента в списке 'Значение'. Затем задайте 'Объект', результат которого вы хотите увидеть на диаграмме, и укажите 'Узел', для которого это делается.
График
Диаграмма отображается, как только доступны результаты загружений или сочетаний нагрузок. При изменении критерия, графика обновляется автоматически. На вкладке Диаграмма вы можете проверить диаграмму в полный вид.
Зеленая полоса под диаграммой сходимости (см. {%ref#image039843 Новая диаграмма расчёта]]) соответствует кривой сходимости в том виде, в котором она появляется в Окно Ход расчета .
Кнопки под диаграммой имеют следующие функции:
- таблица.uni#
Ширина = 32%|ширина=68%
|Кнопка Список с опциями для линейного или логарифмического отображения значений X и Y
|Кнопка списка с опциями для печати диаграммы
|Увеличить длину оси X
|Уменьшает длину оси x X
|Увеличить длину ординаты Y
|Уменьшает длину ординаты Y
|Изображает диаграмму с заполненным градиентом
|Дает максимальное и минимальное значение
- /#
Таблица
Вкладка Таблица доступна, как только будут доступны результаты для загружений или сочетаний нагрузок.
В таблице перечислены значения, которые были рассчитаны в отдельных итерациях и приращениях нагрузки. Как упоминалось выше, при выполнении расчета приращений необходимо сохранить результаты отдельных приращений нагрузки.
Значения выбранной строки указаны на диаграмме справа.
График
Вкладка Диаграмма доступна, как только будут доступны результаты загружений или сочетаний нагрузок.
Диаграмма отображается в полный размер. Это облегчает целенаправленную оценку.
The
Кнопка списка предоставляет различные опции, которые можно использовать для документации диаграммы (см. главу Графика).
