I rappresentanti dei set di aste sono modelli per set di aste con proprietà identiche per quanto riguarda il materiale, la sezione trasversale, il tipo e la lunghezza dell'asta, nonché il tipo di set di aste. La funzione corrisponde alle possibilità per le aste descritte nel capitolo Rappresentanti delle aste .

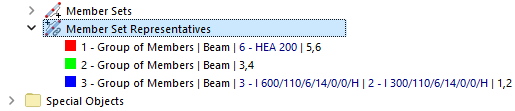

I rappresentanti non sono creati manualmente, ma sono creati automaticamente da RSTAB dalle proprietà dei set di aste nel modello. Essi sono elencati nel navigatore.
Per impostazione predefinita, RSTAB crea rappresentanti per i seguenti criteri:
- materiale dell'asta
- sezione trasversale dell'asta
- tipo di linea
- Tipo di asta
- lunghezza dell'asta
- tipo di set di aste
- Orientamento dell'asta
La creazione guidata di rappresentanti set di aste consente di infittire i criteri menzionati. Questa creazione guidata si trova nella finestra di dialogo 'Dati generali del modello', 'Rappresentanti set di aste ', che può essere aperta con il pulsante
o tramite i ' Rappresentanti set di aste ' menu di scelta rapida nel navigatore ( confronta l'immagine # extbookmark manual|image025458|'Rappresentanti aste' - Menu di scelta rapida#).

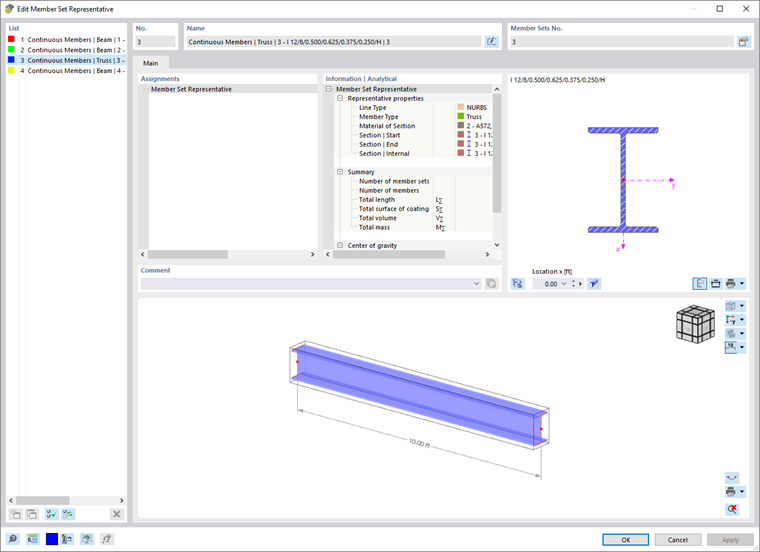

È possibile controllare le proprietà di un rappresentante nella finestra di dialogo 'Modifica rappresentante set di aste'. Apri la finestra di dialogo con la funzione del menu di scelta rapida Modifica o facendo doppio clic sulla voce del navigatore.
LElenco" fornisce una panoramica di tutti i rappresentanti del modello. La sezione di dialogo "Set di aste" mostra i numeri dei set di aste che hanno le stesse proprietà e sono assegnati al rappresentante selezionato.
Nella scheda Di base è possibile vedere le informazioni su ' | Analitico' per il rappresentante relativo all'analisi strutturale. Il "Sommario" mostra, tra le altre cose, la massa totale dei set di aste inclusa nel rappresentante.
