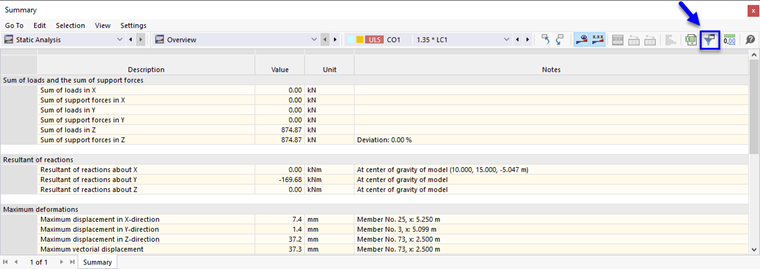

Le tabelle dei risultati forniscono opzioni di filtro che è possibile utilizzare per visualizzare risultati particolari. Utilizzare il pulsante
per aprire la finestra di dialogo 'Gestione tabelle dei risultati'.

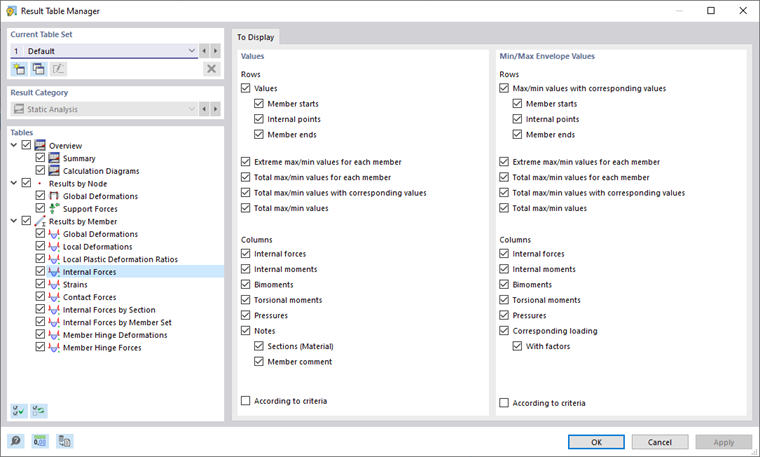

Nel Gestore tabelle dei risultati , è possibile definire le righe dei risultati e le colonne dei risultati che verranno visualizzate.
Set di tabelle corrente
La sezione di dialogo in alto a sinistra consente di salvare le impostazioni della tabella. Tutti i risultati disponibili sono preimpostati come 'Predefinito'.
Per salvare impostazioni specifiche per le tabelle, fare clic sul pulsante

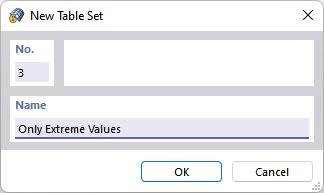

. Inserisci una descrizione nella finestra di dialogo 'Nuovo set di tabelle'.
Dopo aver fatto clic su OK, è possibile specificare le impostazioni per il nuovo set di tabelle. Sono quindi disponibili per la valutazione nell'elenco 'Set di tabelle correnti'.
Tabelle
Utilizzare le caselle di controllo nell'albero delle directory per definire le tabelle visualizzate. Quando si seleziona una voce facendo clic, è possibile specificare le impostazioni dettagliate per il tipo di risultato nella scheda 'Da visualizzare'.
Da visualizzare
Nella scheda 'Da visualizzare', definire le 'righe' e le 'colonne' che si desidera visualizzare nelle tabelle. Sono possibili specifiche separate per i 'Valori' dei casi e delle combinazioni di carico, nonché per l'inviluppo dei risultati 'max/min'. Quest'ultimo riguarda l'output della tabella per le combinazioni di risultati e le situazioni di progetto. Lì, vengono visualizzati due valori di risultati su ciascuna posizione: i risultati minimi e massimi con i valori corrispondenti.
Per le forze e i momenti interni dell'asta, ad esempio, i valori dell'inizio e della fine dell'asta (valori nodali), dei punti interni (posizioni x di Punti intermedi dei risultati dell'asta definiti dall'utente) come e vengono visualizzati i valori estremi delle aste. Le caselle di controllo consentono di controllare quali tipi di forze interne sono visualizzate nelle colonne.

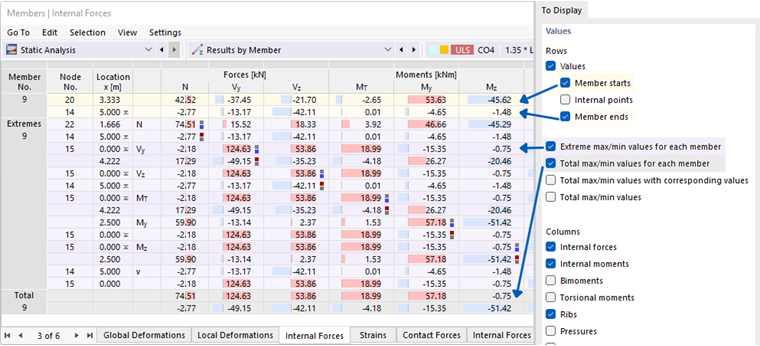

L'esempio seguente mostra le impostazioni del filtro per le forze interne e i momenti di un'asta. I valori dei nodi sono evidenziati in giallo nella tabella, i valori estremi di ciascuna forza interna in blu e i valori estremi totali in grigio.
Se si seleziona la casella di controllo 'Secondo i criteri', apparirà la scheda 'Criteri - Valori' o 'Criteri - Valori inviluppo min/max'. Qui, è possibile inserire le specifiche per i valori dei risultati mostrati nelle tabelle (vedere il paragrafo Criteri).
Criterio
Le schede Criteri - Valori e Criteri - Valori di inviluppo min/max sono disponibili se sono state selezionate le caselle di controllo 'Secondo i criteri' nella scheda 'Da visualizzare'.
È possibile definire le condizioni per i valori della tabella del tipo di risultato selezionato. Seleziona la deformazione, la forza interna, la tensione o la deformazione nella seconda colonna. Nelle due colonne successive, specificare quale criterio si desidera applicare.
Per definire un altro criterio, selezionare la voce 'o' (ogni criterio conta da solo) o 'e' (ogni criterio deve essere soddisfatto) nell'ultima colonna. Quindi, definire la condizione successiva nella nuova linea.

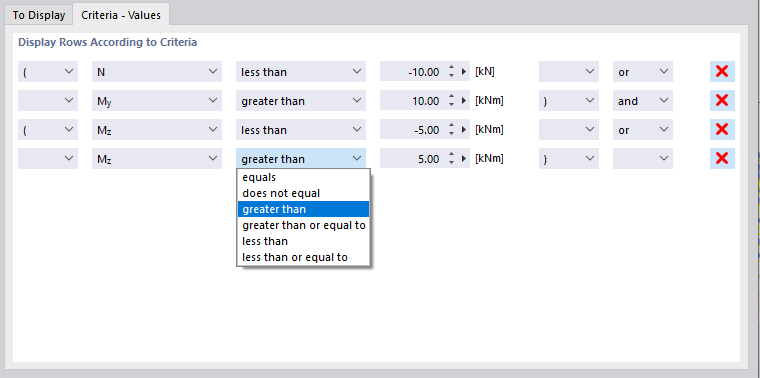

L'immagine sopra mostra i criteri per i momenti flettenti. Quindi, la tabella mostrerà solo i risultati dei momenti My che non sono compresi tra ±10 kNm e i cui momenti corrispondenti Mz sono allo stesso tempo fuori dall'intervallo di ±5 kNm.
