Auto

Rinumera con la funzione ' | Automaticamente' è possibile modificare i numeri di diversi oggetti del modello in un solo passaggio.

Importante

Specifica gli oggetti pertinenti con una delle opzioni di selezione {%/003433 ]] prima di chiamare questa funzione.

Specificare il 'Sistema di coordinate' i cui assi devono essere utilizzati per la rinumerazione. È possibile selezionare un sistema di coordinate definito dall'utente nell'elenco o crearne uno nuovo con il pulsante Nuovo .

Quindi, specificare la 'Priorità' delle direzioni degli assi X, Y e Z (o U, V e W) per la nuova numerazione. È possibile decidere se la numerazione crescente deve essere applicata in direzione dell'asse positivo o negativo.

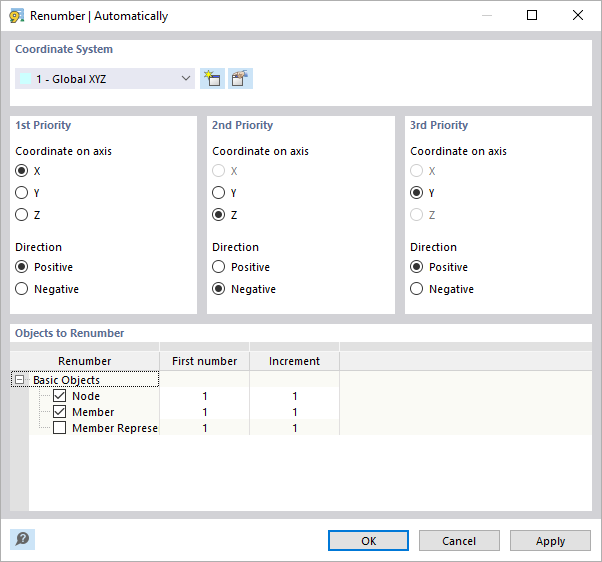

Nell'esempio sopra, i nodi (e le aste) con le coordinate X più piccole hanno nuovi numeri. I nodi sono rinumerati in direzione positiva X. Se due nodi hanno coordinate X identiche, la 2a priorità decide a quale nodo viene assegnato il numero più basso: Sarà il nodo con il valore della coordinata Z maggiore. Se anche le coordinate Z sono identiche, la 3a priorità è decisiva.

Nella sezione 'Oggetti da rinumerare', specificare se i nodi, le aste o i rappresentanti devono essere rinumerati e quali numeri iniziali e gli incrementi (spaziatura numerica) si applicano. Solo gli oggetti di base possono essere rinumerati automaticamente. Puoi rinumerare i tipi di oggetti o gli oggetti speciali con la funzione individualmente .

Informazione

Solo i numeri liberi possono essere utilizzati per la rinumerazione. Tuttavia, RSTAB consente di specificare i numeri assegnati se vengono rilasciati mediante rinumerazione.
