Las cargas en nudos son fuerzas, momentos o masas que actúan sobre los nudos.

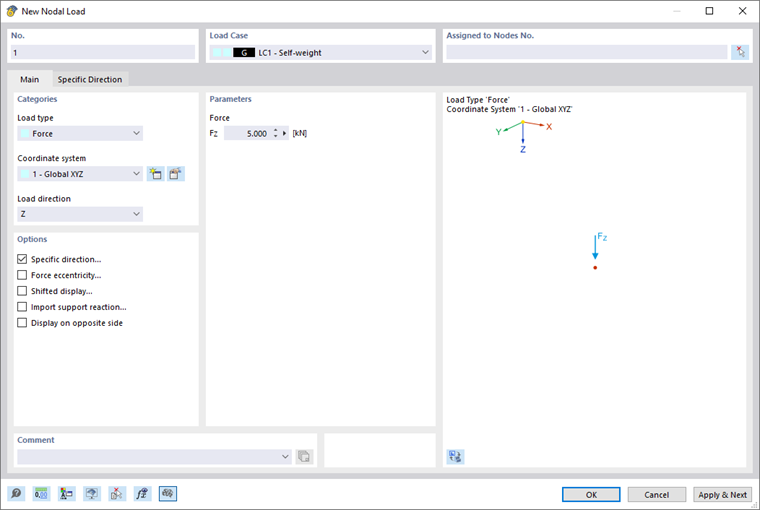

En la lista, seleccione el 'Caso de carga' al que desea asignar la carga.
Datos básicos
La pestaña Datos principales gestiona los parámetros de carga básicos.
Categorías
Las siguientes opciones están disponibles en la lista 'Tipo de carga':
- Fuerza: la carga es una cantidad directa.
- Momento: la carga es producto de la fuerza y el brazo mecánico.
- Componentes: la fuerza o el momento se pueden describir por partes de las cantidades que se refieren a los ejes del sistema de coordenadas global o definido por el usuario.
- Masa: La masa es la propiedad de la materia para Análisis dinámicos.
Si la carga en nudo no se refiere al 'Sistema de coordenadas' XYZ global, puede seleccionar un sistema de coordenadas definido por el usuario o crear uno nuevo.
Seleccione la 'Dirección de la carga' de la lista para definir el efecto de la carga. Las tres direcciones de los ejes X, Y y Z globales y las direcciones U, V y W para los sistemas de coordenadas definidos por el usuario están disponibles para su selección.
Parámetro
Especifique el valor de carga de la fuerza, el momento o la masa. Para el tipo de carga 'Componentes', puede prorratear los valores de carga.
Opciones
Utilice las casillas en esta sección de diálogo para definir más propiedades de la carga en nudo. Dependiendo de la selección, se agregan las pestañas Dirección específica, Excentricidad de la fuerza, Vista desplazada o Importar reacción del apoyo.
Mit der Option 'Anzeige auf gegenüberliegender Seite' können Sie die Darstellung des Lastvektors beeinflussen.
Dirección específica

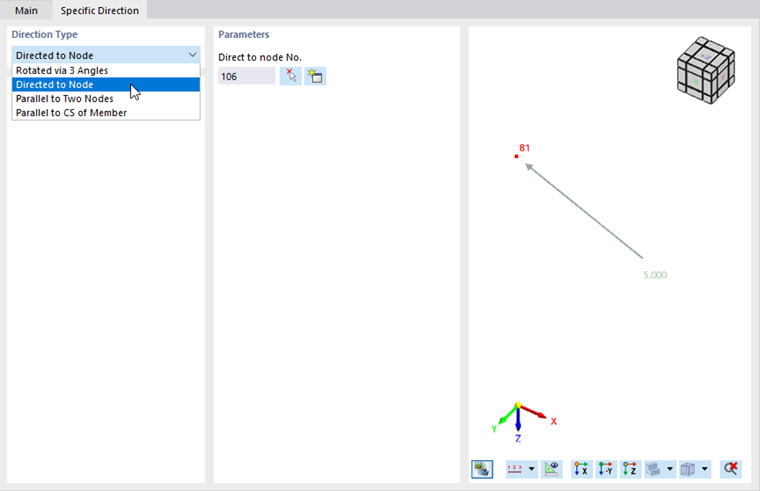

La pestaña Dirección específica le permite orientar la carga en nudo independientemente de un sistema de coordenadas.
Seleccione el 'Tipo de dirección' de la lista. Im Abschnitt 'Parameter' können Sie dann die Last um die Achsen X, Y und Z drehen, auf einen oder zwei Knoten ausrichten oder parallel zu einem Stab anordnen. Wählen Sie die Bezugsobjekte über die Schaltfläche
complemento, por ejemplo.
excentricidad de la fuerza

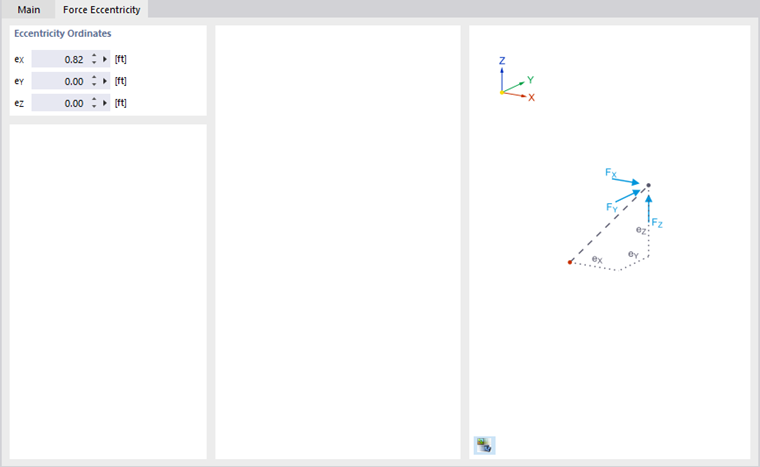

Si la carga no actúa directamente sobre el nudo, puede especificar una excentricidad en la pestaña Excentricidad de la fuerza.
Introduzca las 'Ordenadas de la excentricidad'. Las distancias se refieren a las direcciones X, Y y Z globales. En el caso de un sistema de coordenadas definido por el usuario, las excentricidades se refieren a los ejes X'Y'Z' rotados.
Vista desplazada
En la pestaña Vista desplazada, puede realizar ajustes para mejorar la visualización de la carga en nudo.
En contraste con una Excentricidad de la fuerza, la carga se desplaza solo para la representación gráfica. No hay momentos adicionales. Especifique la 'Desviación' en las direcciones globales.
Utilice el cuadro de texto 'Tamaño/Distancia' para ajustar el tamaño de visualización de la flecha de la carga.
Importar reacción del apoyo

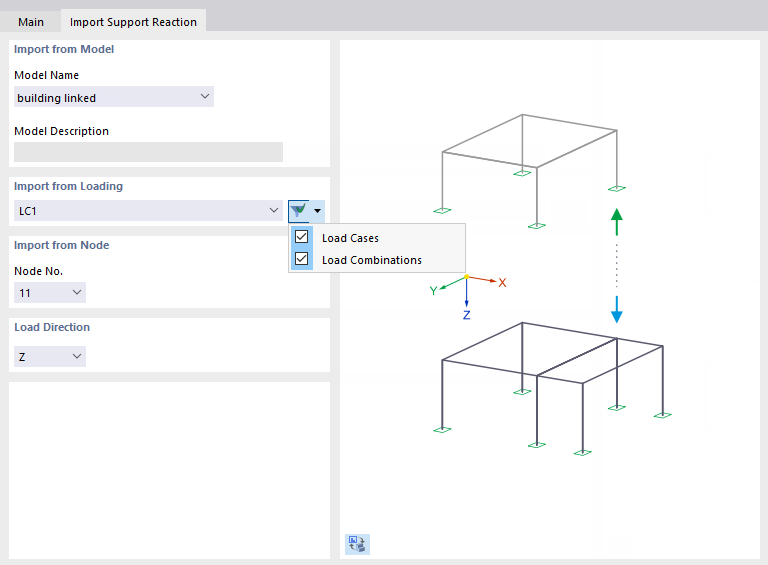

Das Register Lagerreaktion übernehmen bietet die Möglichkeit, die Lagerkraft oder das Lagermoment eines Knotens aus einem anderen Modell als Last zu importieren. So können Sie beispielsweise 2D-Modelle untersuchen, indem Sie die Lasten stockwerkweise übertragen.
Importar del modelo
En la lista "Nombre del modelo", seleccione el modelo desde el cual desea importar una reacción en el apoyo ("modelo original"). Dieses Modell muss sich im gleichen Dlubal-Projekt befinden und eine andere Modell-ID haben (siehe Kapitel Modellparameter ).
Importar de la carga
Todos los casos de carga y combinaciones de carga disponibles en el modelo original están disponibles para su selección en la lista. Las combinaciones de resultados y las situaciones de proyecto no están disponibles porque no se pueden importar las reacciones envolventes en los apoyos. En la tabla
können Sie die Einträge filtern (siehe Bild oben).
No importa si los resultados del caso de carga o de la combinación de carga están disponibles en el modelo original. Durante el cálculo, los resultados relevantes se determinan automáticamente en segundo plano.
Importar del nudo
Wählen Sie in der Liste die Nummer des gelagerten Knotens aus, dessen Lagerkraft oder Lagermoment Sie übernehmen wollen. Con el Tipo de carga en la pestaña "Datos principales", puede definir si se importa una fuerza o un momento.
Dirección de carga
Wählen Sie die globale Achse aus, deren Komponente der Lagerreaktion beim Import berücksichtigt werden soll.
