Además de la comprobación plausible general, puede usar la comprobación del modelo para buscar específicamente las discrepancias producidas durante el modelado. En el menú Herramientas , seleccione Verificación de modelo para acceder a varias opciones.

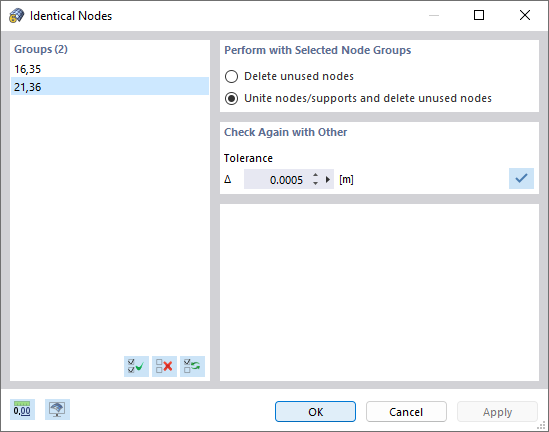

Nudos idénticos
RSTAB filtra todos los nodos con coordenadas idénticas. Se combinan en grupos que se muestran en el cuadro de diálogo.
En la sección de diálogo ' Realizar con grupos de nodos seleccionados ', puede definir cómo manejar los nodos duplicados. Haga clic en 'Aplicar' o 'Aceptar' para limpiar los grupos seleccionados.
La sección de diálogo 'Comprobar de nuevo con otra tolerancia' le permite ajustar las distancias en las que las coordenadas se consideran idénticas. Esta función es útil para los modelos importados porque las aplicaciones CAD a menudo crean barras cortas con nodos que están muy juntos. Si dichos nudos se filtran y combinan con una tolerancia adecuada, se pueden evitar los problemas numéricos debidos a barras extremadamente cortas.
barras sin conexión que se cruzan
La comprobación busca a las barras que se cruzan pero que no tienen un nudo común en el punto de intersección.
El resultado de la comprobación se muestra para 'grupos de' miembros que cruzan donde no hay conexión. Cuando selecciona una entrada, el grupo se marca con una flecha en la ventana de trabajo.
En la sección ' Conectar grupos de miembros seleccionados con ', especifique el tipo de nodo con el que desea conectar los grupos de miembros seleccionados. Hay dos tipos de nodos para elegir en la lista:
- # extbookmark manual|nodo estándar|Nodo estándar
- # extbookmark manual|nodeOnMemberTab|Nodo en miembro #
Los nudos estándar conducen a una división de las barras en los puntos de cruce y a nuevas barras. Sin embargo, con el tipo ' Nodo en miembro ', puede modelar las conexiones de los miembros sin dividir los miembros originales.
Para conectar los grupos de miembros seleccionados, haga clic en ' Aplicar ' o ' Aceptar '. RSTAB luego crea los nodos correspondientes en los puntos de intersección.
La sección de diálogo 'Comprobar de nuevo con otra tolerancia' le permite ajustar las distancias.
Opcionalmente, puede usar la función 'Agregar objetos seleccionados a la visibilidad' para crear una 003335 para verificar explícitamente los grupos de miembros seleccionados. La casilla de verificación 'Considerar las excentricidades de las barras' controla si las excentricidades de las barras también se deben incluir al comprobar las conexiones.

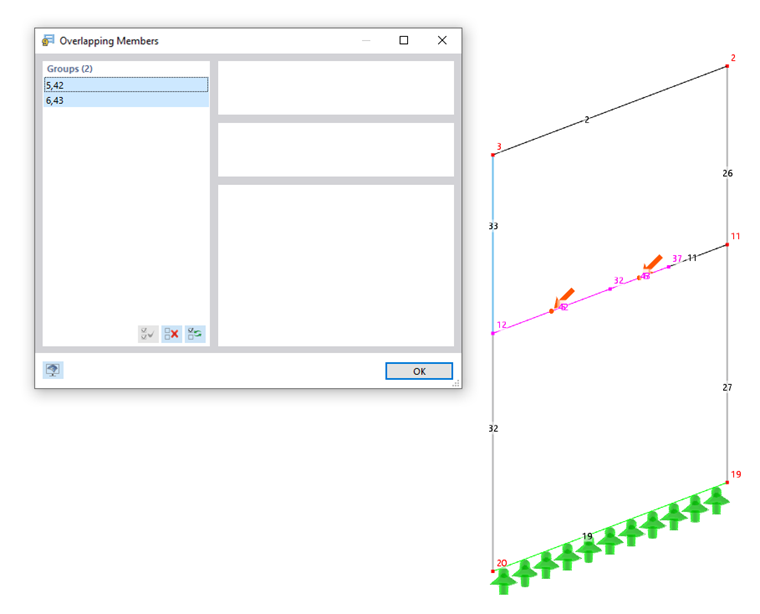

Barras solapadas
El control busca barras que estén completa o parcialmente una encima de la otra en su longitud.
Los miembros superpuestos se muestran ordenados por grupos. El grupo actual se indica mediante una flecha mostrada en la ventana de trabajo. Con 'OK' puede solucionar el problema y dividir los miembros en secciones.
