Este asistente de carga le ayuda a aplicar cualquier carga lineal proporcionalmente a las barras. Por ejemplo, no es necesario determinar las cargas de las barras manualmente para una rejilla de viga.
Datos básicos

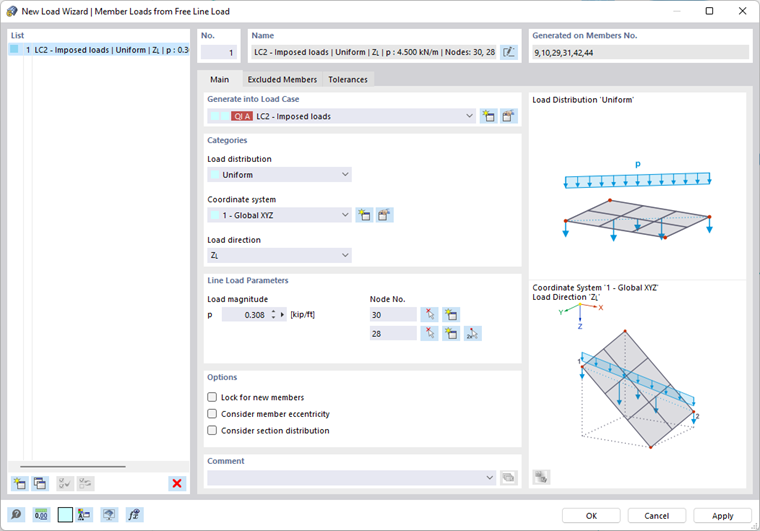

La pestaña Datos principales gestiona los parámetros de carga.
Generar en caso de carga
En la lista, seleccione el caso de carga al que desea asignar las cargas. Utilice el botón
para crear un nuevo caso de carga.
Categorías
distribución de carga
En la lista, hay varias opciones para seleccionar cómo actúa la carga lineal:
- Uniforme: la carga es de magnitud constante.
- Lineal: la carga se distribuye linealmente de forma variable. En la sección de diálogo 'Parámetros de carga lineal', puede especificar tres nudos de referencia con los valores de carga respectivos.
Sistema de coordenadas
La carga lineal puede actuar perpendicular al plano de carga ('z local') o en relación con el sistema de coordenadas XYZ global. Alternativamente, puede seleccionar un sistema de coordenadas definido por el usuario o crear uno nuevo.
Dirección de carga
Si la carga lineal no actúa perpendicular al plano de carga, sino en la dirección de un eje global, la lista ofrece diferentes opciones.
La carga lineal se puede relacionar con la longitud real (como una carga de peso) o con la longitud proyectada (como una carga de nieve). La dirección de la carga se ilustra en el dibujo del diálogo.
Parámetros de cargas lineales
Introduzca la magnitud de la carga lineal uniforme. Si la carga es linealmente variable, puede definir los números de dos nudos con las cargas asignadas. Use el botón
para seleccionar los nudos gráficamente en la ventana de trabajo. Si aún no existe un nodo adecuado para asignar la carga, puede crearlo con el botón
.
Opciones
Si marca la casilla de verificación 'Bloquear para nuevas barras ', la carga lineal solo actúa sobre las barras actualmente existentes en el área de la línea definida por los dos nodos en la sección' Parámetros de carga lineal ' . Las barras que agregue a esta área más adelante no dispondrán de ninguno de los componentes de la carga lineal.
La opción 'Considerar la excentricidad de barra' controla si la carga lineal actúa sobre las barras en el plano sin considerar las excentricidades (configuración predeterminada). Al activar la casilla, la carga lineal no se aplica a las barras con una desviación fuera del plano.
Con la casilla 'Considerar la distribución de la sección', puede controlar si la carga lineal resultante de una definición de variación de canto también actúa sobre las barras inclinadas (configuración predeterminada). Si activa la casilla, la carga lineal no se aplicará a las barras en el plano de carga que tengan una distribución de sección no uniforme (consulte el capítulo sección ).
Barras excluidas

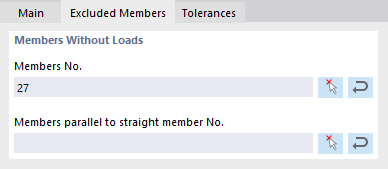

En la pestaña Barras excluidas, puede especificar que las barras, como los arriostramientos, no reciban cargas proporcionales.
Seleccione las barras gráficamente con el botón
, ya sea individualmente o usando una barra modelo que se ejecute 'en paralelo' a todas las barras libres de carga.
Tolerancias
En la pestaña Tolerancias, puede especificar los criterios según los cuales se evalúan las barras y los nudos como pertenecientes a un plano o una línea. Los parámetros están en el capítulo # extbookmark manual|tolerancesTab|Cargas en barra a partir de una carga superficial#.
