Para cada Liberación del nudo, se deben especificar las propiedades que controlan la transferencia de deformaciones (y por lo tanto los esfuerzos internos y momentos) entre el nudo original y su copia. Este tipo de liberación de nudos describe las propiedades de la articulación en la barra invisible entre los dos nudos.
Sistema de coordenadas
La liberación de los desplazamientos y giros se puede relacionar con uno de los siguientes sistemas de ejes:
- Barra local o sistema de ejes x,y,z de la línea
- Sistema de coordenadas X,Y,Z global
- Sistema de ejes U,V,W definido por el usuario
Si se utiliza un sistema de eje de barra local, introduzca el número del objeto correspondiente en la sección de diálogo Sistema de ejes local.

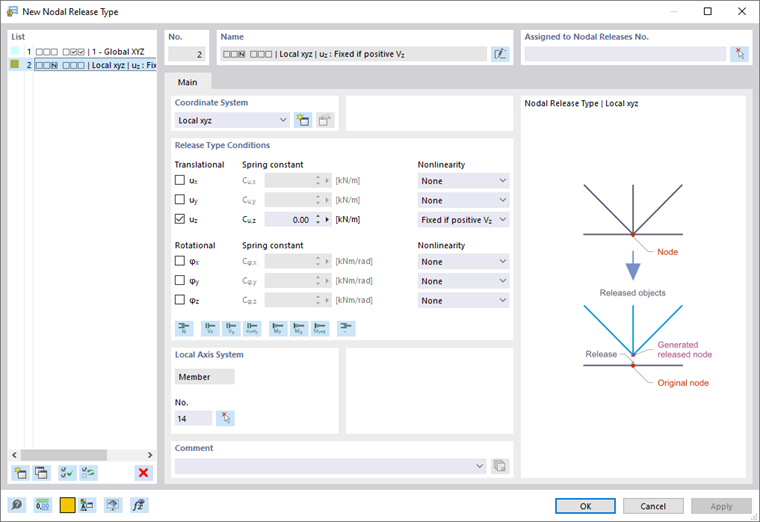

Condiciones del tipo de liberación
Las condiciones del tipo de liberación se dividen en grados de libertad 'Traslacional' y 'Rotacional'. Los primeros describen los desplazamientos en la dirección de los ejes local o global; los últimos describen los giros respecto a estos ejes.
Para definir una liberación, marque la casilla para el eje respectivo. La marca indica que es posible el desplazamiento o giro del objeto respecto a la dirección correspondiente. Entonces, la constante elástica del muelle traslacional o rotacional se establece en cero. Puede ajustar la 'Constante elástica' en cualquier momento para modelar una articulación elástica. Introduzca las rigideces del muelle como valores de cálculo.
En la columna 'No linealidad', puede controlar específicamente la liberación de cada componente de deformación. Dependiendo del grado de libertad, hay disponibles entradas apropiadas para su selección en la lista de no linealidades.
Las no linealidades se describen en el capítulo .
Sistema de ejes local
Esta sección de diálogo se muestra si la liberación se refiere a un sistema de coordenadas local. Introduzca el número de la barra que se utilizará como referencia. También puede utilizar el botón
para definir la barra gráficamente.
