Typy uvolnění uzlu

Pro každé uvolnění uzlu je třeba zadat vlastnosti, které řídí přenos deformací (a tím i vnitřních sil) mezi původním uzlem a jeho kopií. Tento typ uzlového uvolnění popisuje vlastnosti kloubu na neviditelném prutu mezi dvěma uzly.

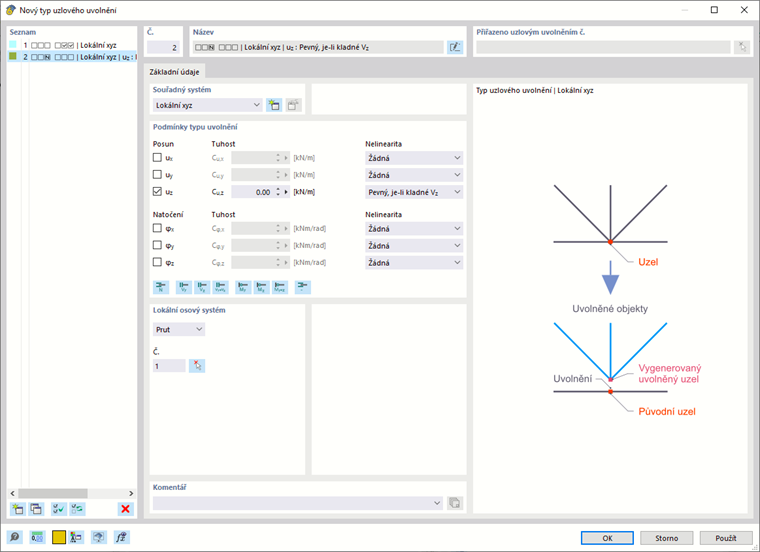

Dialog "Nový typ uzlového uvolnění"

Souřadný systém

Uvolnění posunů a pootočení lze vztáhnout na jeden z následujících osových systémů:

• Lokální osový systém prutu nebo linie x, y, z
• Globální souřadný systém X, Y, Z
• Uživatelsky definovaný osový systém U, V, W

Pokud se jedná o lokální osový systém prutu, zadejte v sekci local-cs Lokální osový systém číslo příslušného objektu.

Podmínky typu uvolnění

Podmínky typu uvolnění se dělí na 'translační' a 'rotační' stupeň volnosti. První popisují posuny ve směru lokálních nebo globálních os; přičemž poslední z nich popisují pootočení okolo těchto os.

Pro zadání kloubu je třeba zaškrtnout políčko u příslušné osy. Zaškrtnutí políčka znamená, že je možný posun nebo natočení objektu ' v příslušném směru. Poté se konstanta translační nebo rotační pružiny nastaví na nulu. ' Konstantu tuhosti ' je možné kdykoli upravit pro modelování pružného kloubu. Jako návrhové hodnoty se zadávají tuhosti pružin.

Ve sloupci 'Nelinearita' lze cíleně nastavit kloub pro každou deformační složku. V závislosti na stupni volnosti jsou v seznamu nelinearit k dispozici příslušné položky.

Výběr nelinearity kloubů

Tyto nelinearity jsou popsány v manuálu # extbookmark |selhání|Klouby na koncích prutu# kapitola.

Lokální osový systém

Tato sekce se zobrazí, pokud kloub odkazuje na lokální souřadný systém. Zadejte číslo prutu, který se má použít jako referenční. Prut lze zadat také graficky pomocí tlačítka .
