Výsledky

Po úspěšném výpočtu se na modelu zobrazí výsledky. V navigátor přibude další záložka: v Navigátoru - Výsledky lze nastavovat, které výsledky se graficky zobrazí.

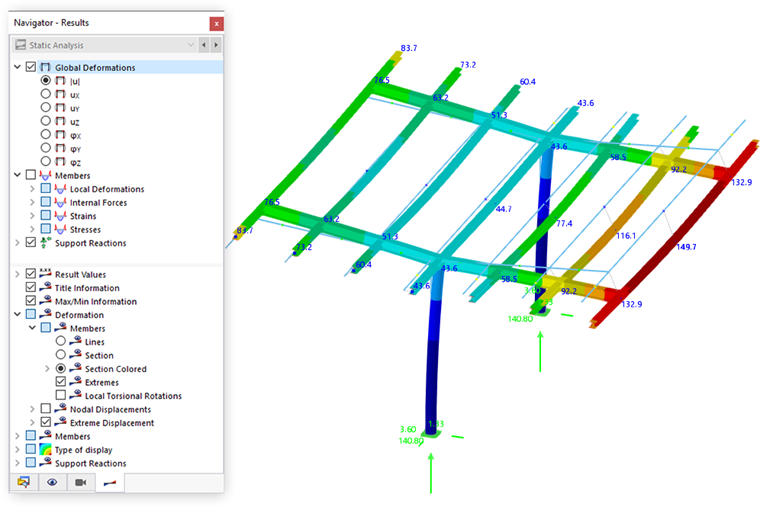

Grafické zobrazení výsledků pomocí 'Navigátoru - Výsledky'.

V Tabulkách jsou jednotlivé typy výsledků v kategorii Statická analýza.

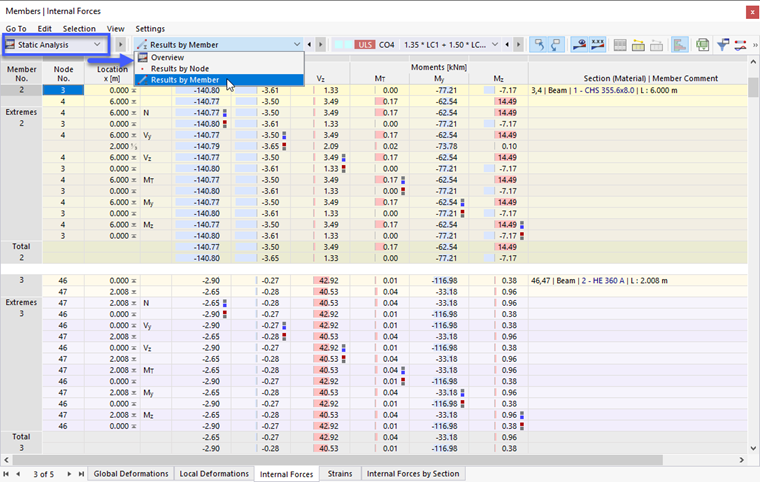

Výsledky statické analýzy s podkategoriemi v tabulce

Numerické výsledky jsou uspořádány do následujících podkategorií:

• Anotace
• Výsledky po uzlech
• Výsledky po prutech

Správce výsledkových tabulek

Ve 'Správci výsledkových tabulek' se nastavuje, které tabulky se zobrazí. Tento dialog lze otevřít z hlavní nabídky Výsledky položkou Správce výsledkových tabulek. Případně použijte tlačítko v panelu nástrojů programu nebo tabulky.

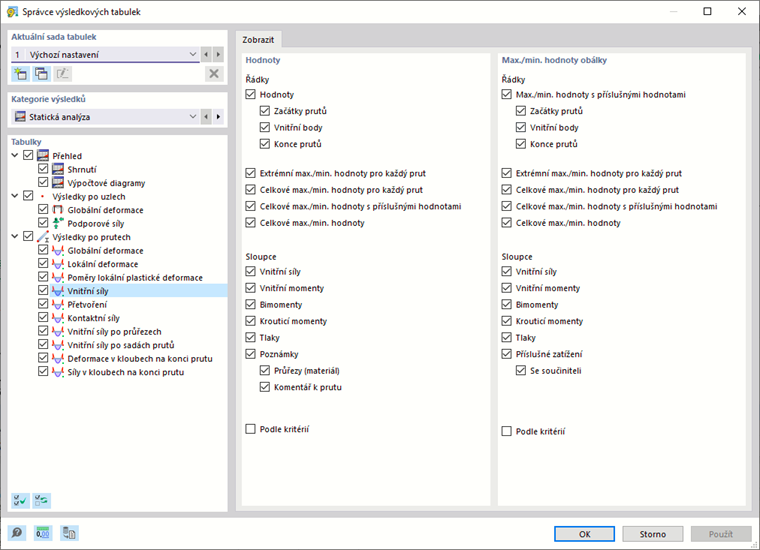

Výběr výsledků a detailů ve Správci výsledkových tabulek

V sekci 'Aktuální sada tabulek' můžete vytvořit novou konfiguraci tabulky a použít ji v aktuálním modelu.

Ve stromové struktuře 'Tabulky' lze pomocí zaškrtávacích políček určit, které výsledky jsou pro vyhodnocování potřebné. Pokud vyberete položku, můžete pro ni nastavit detaily v sekci 'Zobrazit'. Příslušné řádky a sloupce tabulky jsou pak zobrazeny nebo skryty.

Zaškrtávací políčko 'Podle kritérií' umožňuje zobrazit v tabulkách pouze určité hodnoty výsledků. Kritéria pro výstup výsledků lze definovat v samostatných záložkách.

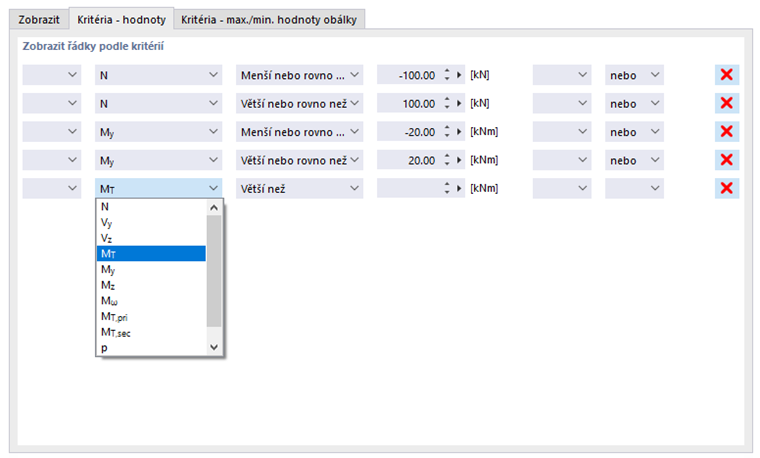

Zadání kritérií pro výstup v tabulce

Ve druhém sloupci vyberte typ výsledku. V následujících dvou sloupcích zadejte, jaké kritérium se má použít. K dispozici jsou následující podmínky:

• Je rovno
• Není rovno
• Větší než
• Větší nebo rovno než
• Menší než
• Menší nebo rovno než

Pro zadání dalšího kritéria je třeba v posledním sloupci vybrat položku 'nebo' (jedno splněné kritérium je postačující) nebo 'a' (všechna kritéria musí být splněna). Poté zadejte další podmínku v novém řádku.
