Vodicí linie

Vodicí linie umožňují vytvořit rastr os a čar v grafickém pracovním okně. Průsečíky vodicích linií jsou také body úchopu pro grafické zadání, pokud je aktivován úchop objektu pomocí volby 'Guidelines' (viz kapitola Úchopy objektů). To lze také rychle provést pomocí tlačítka Uchopte vodicí linie v dialogu Panel nástrojů CAD .

Vodicí linie mohou být rovnoběžné s osami globálního souřadného systému XYZ. Možné jsou ovšem také volné úhly a polární uspořádání. Vzdálenosti mezi vodicími liniemi mohou být také libovolné.

Vodicí linie lze zobrazit nebo skrýt pomocí tlačítka zobrazit vodicí linie v panelu nástrojů CAD.

Seznam

V seznamu jsou vodicí linie seřazeny podle pracovních rovin a typů. Jako obvykle lze pomocí tlačítek Nový a Kopírovat na konci seznamu vytvořit nové vodicí linie nebo zkopírovat vybrané položky.

Název

Označení vodicí linie se vytvoří automaticky, ale lze ho upravit pomocí tlačítka Upravit poznámku .

Aktivní

Zaškrtávací políčko určuje, zda se má vodicí linie zobrazit v pracovním okně.

Tip

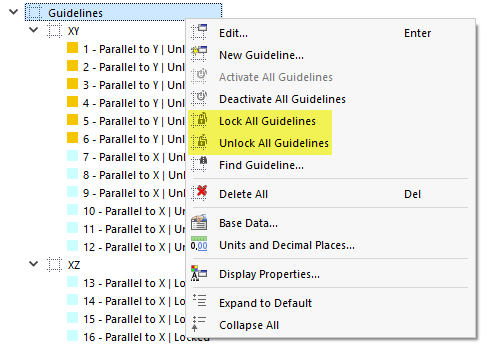

Pomocí místní nabídky navigátoru lze aktivovat nebo deaktivovat všechny vodicí linie najednou (viz obrázek Místní nabídka vodicích linií v navigátoru).

Pracovní rovina

Zadejte 'Souřadný systém', ke kterému se vodicí linie vztahuje. Můžete vybrat Uživatelsky zadaný souřadný systém ze seznamu nebo vytvořit nový pomocí tlačítka Nový .

'Orientace pracovní roviny' určuje, v které rovině se vodicí linie vytvoří. Jestliže jsme již dříve zadali globální souřadný systém, máme nyní na výběr roviny XY, YZ a XZ, v případě uživatelsky definovaného souřadného systému pak roviny UV, VW a UW.

Pomocí funkce 'Odsazení pracovní roviny' lze vodicí linii uspořádat v určité vzdálenosti rovnoběžně s pracovní rovinou. Kladná hodnota posune vodicí linii ve směru osy, záporná hodnota v opačném směru.

Parametry

'Type' určuje, jak se vytvoří vodicí linie. V seznamu je na výběr mezi vícero možnostmi.

Typ Vysvětlení
Rovnoběžně s X/Y/Z Vytvoří se vodicí linie rovnoběžná s některou osou globálního souřadného systému. Zadejte odsazení, které popisuje vzdálenost od příslušné globální osy.
Rovnoběžně s U/V/W Vodicí linie se vytvoří rovnoběžně s jednou z os uživatelsky definovaného souřadného systému.
Pomocí 2 bodů Vodicí linie je definována dvěma body v pracovní rovině. Zadáme souřadnice obou bodů nebo je určíme graficky pomocí tlačítka Výběr dvou .
Pomocí bodu a úhlu Vodicí linie je definována bodem a úhlem natočení v pracovní rovině. Zadejte souřadnice bodu a úhel natočení α (viz obrázek v dialogu).
Polární Vodicí linie se vytvoří po kružnici okolo bodu o poloměru r. Zadejte souřadnice středu nebo určete bod graficky pomocí tlačítka Vyberte jednotlivě .

Možnosti

Zaškrtnutím políčka 'Zamknout polohu vodicí linie' lze určit, zda lze vodicí linii vybrat, upravit nebo posouvat. V pracovním okně je pevně nastavena uzamčená vodicí linie. Nemůže se tak neúmyslně posunout nebo smazat a nepředstavuje překážku při zadávání objektů modelu.

Vodicí linie lze zamykat a odemykat v jednotlivě nebo ve skupinách (vícenásobný výběr). Obecná místní nabídka (kliknutí pravým tlačítkem myši na prázdné místo v pracovním okně) a místní nabídka v navigátoru také nabízejí možnost zamknout nebo odemknout všechny vodicí linie najednou.

Pokud je zaškrtnuto políčko 'Vložit uzly (pro manipulaci)', posune se při posunu také každý uzel, který jste na vodicí linii definovali.

Štítek

Standardně se pro vodicí linie nezobrazují žádné popisy. V seznamu 'Typ popisku' však můžete vybrat, zda se mají použít čísla, písmena nebo názvy, jak je znázorněno na obrázku Vodicí linie rovnoběžné s osami X a Y.

Pomocí volby 'Uživatelské zadání' lze vodicím liniím přiřadit individuální označení.

Nastavení vodicích linií graficky

Pomocí tlačítka Vodicí linie v panelu nástrojů CAD lze vložit vodicí linie přímo v pracovním okně.

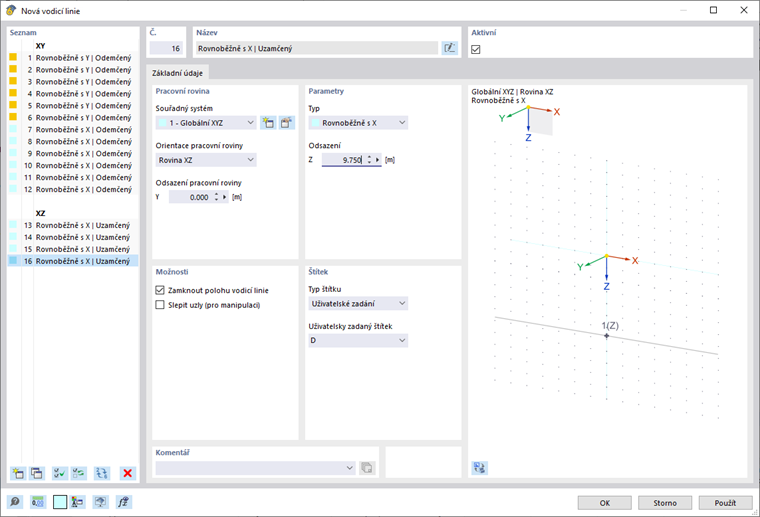

Otevře se dialog 'Nová vodicí linie'.

Vodicí linie se - stejně jako každý jiný objekt - umístí do aktuální pracovní roviny. Nejdříve v malém dialogu 'Nová vodicí linie' zadejte typ a další možnosti. Pokud najedeme myší v pracovní rovině pro zadání 'Odsazení', zobrazí se vodicí linie v náhledu. Kliknutím na bod vytvoříte novou vodicí linii; pak můžete pokračovat další vodicí linií.

Tip

Vodicí linie lze kopírovat také graficky: Označíme linii/linie a podržíme klávesu Ctrl a posuneme ji/linie.

Úprava vodicích linií

Vodicí linie jsou objekty, pro které lze použít funkce pro grafické úpravy. Chcete-li vodicí linii posunout nebo zkopírovat, vyberte ji pomocí některé z možností výběru.

Pokud nelze žádnou vodicí linii vybrat v pracovním okně, je vodicí linie uzamčena. V takovém případě klikněte pravým tlačítkem myši na prázdné místo v pracovním okně a poté v místní nabídce vyberte položku Odemknout všechny vodicí linie (viz také Obrázek Místní nabídka vodicích linií v navigátoru).

Informace

Vodicí linie lze posouvat nebo kopírovat pouze v pracovní rovině původní vodicí linie.
