V záložce Průřez se přiřadí průřez. V této záložce můžete také definovat průběh průřezu a natočení prutu.
Průběh průřezu

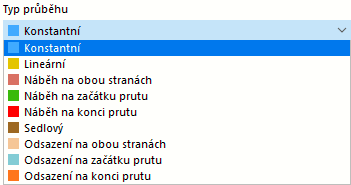

Průběh průřezů určuje tvar průřezu podél prutu. Při výchozím nastavení 'Konstantní' se předpokládá konstantní průběh po celé délce prutu. Seznam nabízí různé možnosti pro průběhy s náběhy nebo pro změnu průběhů po oblastech.
Ve vstupních polích v sekci 'Délka prutu / vzdálenosti' můžete pomocí bodů oblasti definovat. Parametry vybraného průběhu jsou znázorněny na obrázku vpravo. Můžete použít
können Sie zwischen der relativen und absoluten Eingabe der Längen wechseln. Následně je třeba zadat průřezy pro jednotlivé oblasti zadáním v sekci Průřez s materiálem.

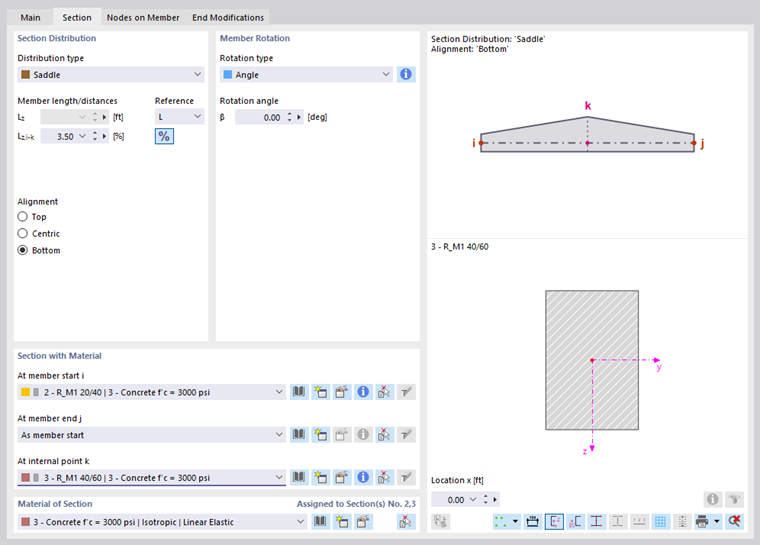

Pokud průběh průřezů není konstantní, je možné upravit 'Zarovnání' na horní a dolní okraj nebo střed. Účinek těchto tří možností je také znázorněn na obrázku.
Wenn Sie den Anfangs- und Endknoten festgelegt haben, können Sie die Anordnung der Querschnitte mit der Schaltfläche
.
Voute aus parametrisierten Querschnitten und RSECTION-Profilen

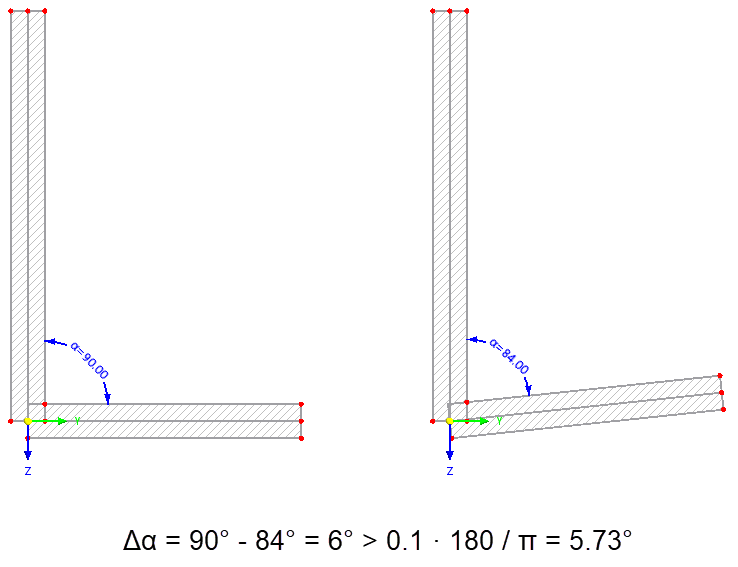

Sowohl bei Querschnitten der Bibliothek als auch von RSECTION ist zu beachten, dass die Differenz der Winkel zwischen den einzelnen Vouten-Querschnittsteilen kleiner sein muss als 0.1 rad (entspricht ≈ 5.73°). Die Lage der Querschnittsteile von Anfangs- und Endquerschnitt darf damit nur geringe Unterschiede aufweisen; anderenfalls liegt keine ebene Fläche im Stabverlauf mehr vor. So ist beispielsweise bei folgendem Anfangs- und Endquerschnitt kein linearer Voutenverlauf gegeben.
Bei einer Voute aus RSECTION-Querschnitten muss der Endquerschnitt eine Kopie des Anfangsquerschnitts sein. Es dürfen keine geometrischen Objekte wie Punkte oder Elemente hinzugefügt oder gelöscht werden.
Lepené lamelové nosníky
Für Träger aus Brettschichtholz stehen in der Liste verschiedene Ausführungsmöglichkeiten zur Auswahl (siehe Bild Querschnittsverteilung auswählen):
- Zakřivený
- Nosník sedlové střechy se šikmým dolním pásem a konstantní výškou
- Nosník sedlové střechy se šikmým dolním pásem a konstantní výškou
- Nosník proměnného průřezu

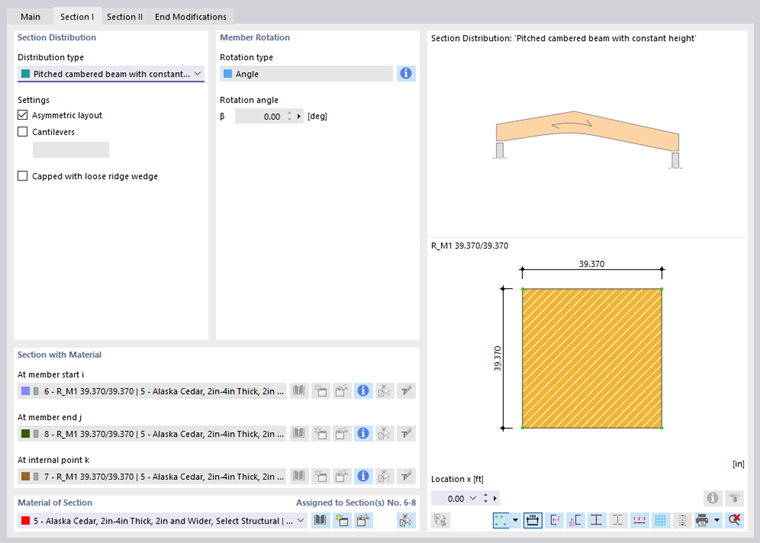

Die Angaben sind hier in zwei Registern vorzunehmen. Im Register 'Querschnitt I' legen Sie die allgemeine Ausführung des Trägers fest und geben an, ob eine 'Asymmetrische Anordnung' vorliegt oder 'Kragträger' am Stab existieren.

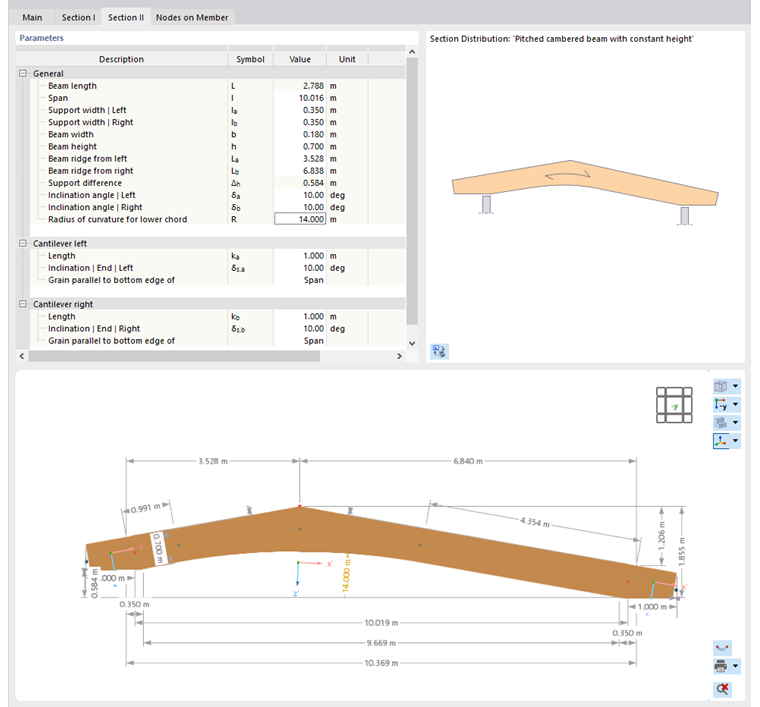

Im Register 'Querschnitt II' definieren Sie anschließend die trägerspezifischen Parameter wie Abmessungen, Neigungswinkel, Krümmungsradius oder Faserausrichtung.
In der Grafik unterhalb werden die einzelnen Parameterangaben dargestellt. Der Wert der selektierten Tabellenzeile ist farbig hervorgehoben.
Průřez s materiálem
V této sekci se prutu přiřazuje průřez. Tím se definuje tuhost prutu. Sie können den Querschnitt in der Liste auswählen oder mit den Schaltflächen
u.
neu definieren (siehe Kapitel Querschnitte).

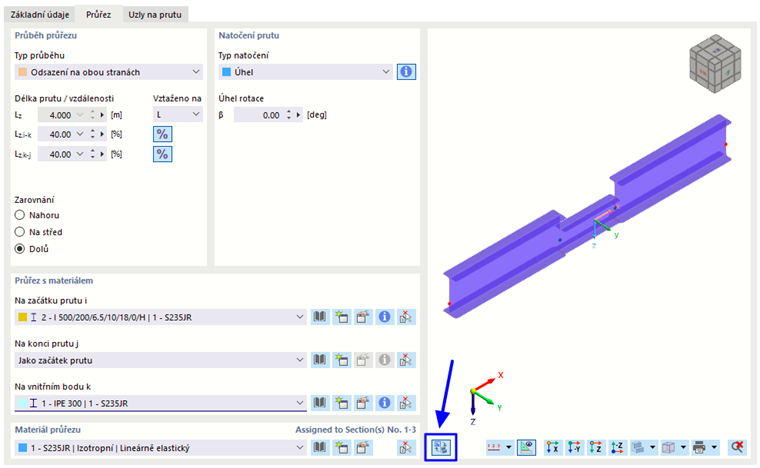

Pro konstantní průběh průřezu je možné mít pro konec prutu a vnitřní bod pouze možnost 'Jako začátek prutu'. V případě nekonstantního rozdělení můžete ovšem průřezy 'Na konci prutu j' a 'Na vnitřním bodu k' vybrat ze seznamu podle schématu (viz obrázek Zadání prutu s náběhy na obou stranách).
Materiál průřezu
Pro tuhost prutu je kromě průřezu rozhodující také materiál. Sie können das Material in der Liste auswählen oder mit den Schaltflächen
u.
neu definieren (siehe Kapitel Materialien).
Natočení prutu
Souřadný systém xyz vztažený na prut je definován jako pravoúhlý a pravotočivý (viz obrázek Prut s odsazením). Lokální osa x představuje těžišťovou osu prutu. Spojuje počáteční uzel s koncovým uzlem linie (kladný směr). Osy prutů y a z (resp. u nesymetrických průřezů u a v ) představují hlavní osy prutu.
Poloha lokálních os y a z je definována následovně: Osa y směřuje kolmo k podélné ose x rovnoběžně s globální rovinou XY. Poloha osy z je dána pravidlem pravé ruky. Složka z' na ose z vždy směřuje „dolů“ (ve směru gravitace) - bez ohledu na to, zda globální osa Z směřuje nahoru nebo dolů. Pokud má prut svislou polohu, je lokální osa y rovnoběžná s globální osou Y a osa z se stanoví podle pravidla pravé ruky.
Prut lze natočit pomocí různých možností v seznamu.
- Úhel: Kladný úhel β natočí osy y a z pravotočivě okolo podélné osy x.

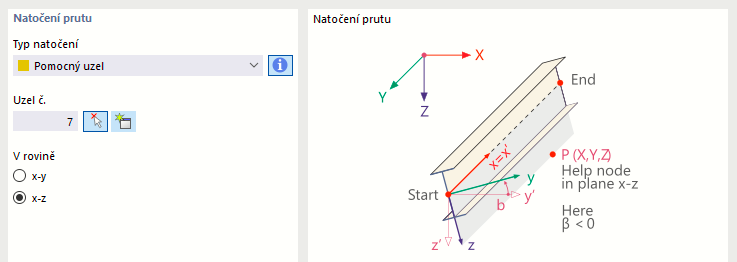

- Pomocný uzel: Definujte referenční uzel a zadejte osu prutu (y nebo z), která má být nasměrována na tento uzel. Pomocný uzel nesmí ležet na přímce, která je definována osou x prutu.
