Posun a kopie

Vyberte model, zatížení nebo pomocné objekty, které chcete posunout nebo kopírovat. Poté klikněte na tlačítko (viz obrázek # extbookmark manual|image027068|Nástroje pro modelování#). V dialogu 'Posunout/Kopírovat' je třeba zadat, zda se mají objekty posunout nebo kopírovat, a dále zadat parametry.

Dialog ' Posunout/kopírovat '

Základní údaje

Záložka Základní údaje spravuje základní parametry pro posun nebo kopírování objektů.

Kopírovat

Pokud není zaškrtávací políčko 'Vytvořit kopii' označeno, budou vybrané objekty přesunuty. Pokud chcete vytvořit jednu nebo více kopií, zaškrtněte toto políčko. Poté zadejte 'Počet kopií' pro počet kopií.

Směr pohybu

Zadejte 'Souřadný systém', v němž se mají objekty posouvat nebo kopírovat. Uživatel může vybrat uživatelsky definovaný souřadný systém ze seznamu nebo vytvořit nový pomocí tlačítka .

V seznamu 'Směr pomocí' máte na výběr ze dvou možností pro zadání vzdálenosti mezi posunutými nebo zkopírovanými objekty:

• Vektor posunu: objekty se v zadaném souřadném systému posunou nebo zkopírují pomocí vektoru.
• Rovnoběžně s osou: objekty se posouvají nebo kopírují rovnoběžně s jednou osou zadaného souřadného systému.

'Vektor posunu' se zadává pomocí os X, Y a Z (resp. U, V a W pro uživatelsky definovaný souřadný systém). Tlačítko umožňuje zadat vektor graficky kliknutím na dva body nebo uzly. Pokud objekt posouváte nebo kopírujete rovnoběžně s některou osou, vyberte 'osu' v seznamu.

V poli 'Vzdálenost' se uvádí vzdálenost mezi objekty. Zde lze také upravit vektor posunu. Pokud je zadáno více kopií, zaškrtávací políčko 'Celkem' určuje, zda se nastaví vzdálenost mezi jednotlivými kopiemi nebo mezi originálem a poslední kopií.

Číslování & možnosti

Záložka Číslování & možnosti se zobrazí pouze při kopírování. Zde lze ovlivnit číslování nových objektů a provést užitečná nastavení pro kopírování.

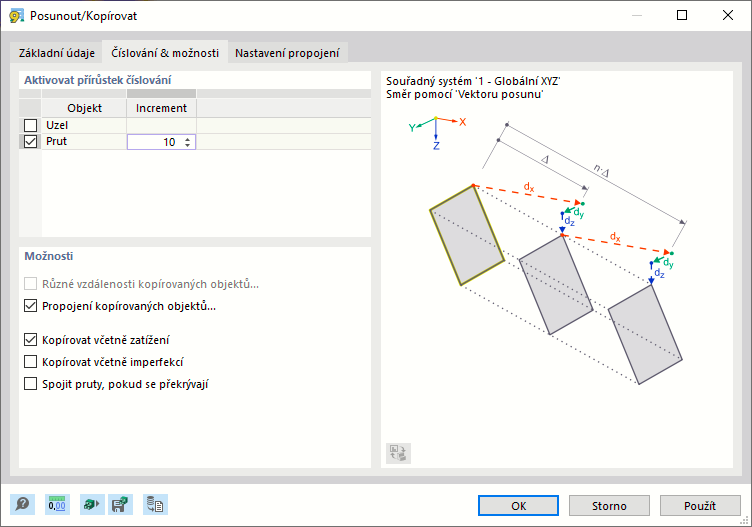

Úprava číslování a možnosti nastavení

Aktivovat přírůstek číslování

Pokud není zaškrtnuto žádné políčko v této sekci, program RSTAB automaticky čísluje nové objekty postupně. Pro vynucení vlastního číslování je třeba vybraný příslušný 'objekt'. Ve sloupci 'Přírůstek' pak můžete zadat hodnotu, o kterou se zvýší čísla zkopírovaných prvků. Pokud například zkopírujeme pruty č. 3 a 7 s přírůstkem '10', jak je znázorněno na obrázku výše, získáte pruty č. 13 a 17 a také 23 a 27.

Možnosti

Pokud zadáme více než jednu kopii, vytvoří se v pravidelných intervalech kopie. Pokud chceme vytvořit kopie s nerovnoměrným odstupem, je třeba zaškrtnout políčko 'Různé vzdálenosti kopírovaných objektů'. Ty pak můžete zadat v záložce Kopie po krocích.

Pokud chcete vytvořit pruty mezi originálem a kopií, zaškrtněte políčko ' Step Links '. V záložce Nastavení propojení pak můžete zadat požadované údaje.

Pokud jste vybrali objekty modelu, můžete také 'Kopírovat včetně zatížení'. Zkopírují se přitom zatížení všech zatěžovacích stavů, nejen zatížení aktuálního zatěžovacího stavu.

Zaškrtávací políčko 'Spojit pruty, pokud se překrývají' určuje, zda jsou definiční linie kopií připojené ke stávajícím prutům nebo zda se mají založit jako samostatné objekty.

Kopie po krocích

Záložka Kopie po krocích se zobrazí, pokud jsou zadány alespoň dvě kopie, a v poli Číslování a možnosti je zaškrtnuto políčko 'Různé vzdálenosti kopírovaných objektů'.

Zadání rozdílné vzdálenosti pro kopie

V tabulce lze zadat 'Vzdálenosti' mezi jednotlivými kopiemi.

Nastavení propojení

Karta Krokové odkazy se zobrazí, pokud je v záložce numberingAndOlectionsTab Číslování a možnosti zaškrtnuto políčko ' Kroky pro propojení '.

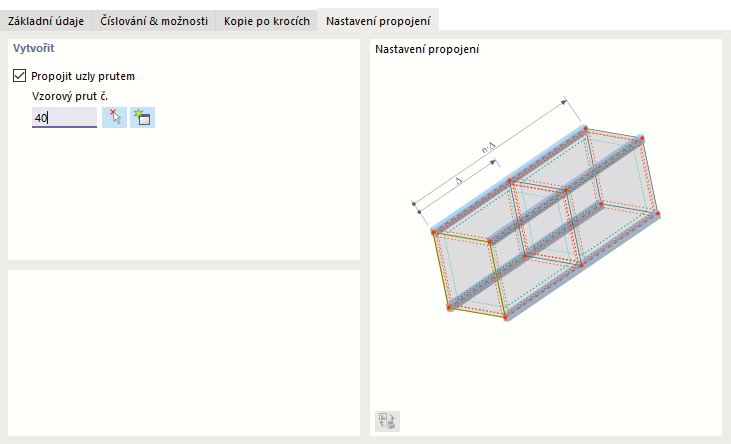

Vytvořit pruty mezi originálem a kopiemi

Pomocí zaškrtávacího políčka určíme, zda mají být uzly předlohy a kopie připojeny k prutu (viz obrázek v dialogu). Zadejte 'vzorový prut' nebo ho vyberte graficky pomocí tlačítka a aplikujte jeho vlastnosti na připojené pruty.
