Viditelnosti

Viditelnosti nabízejí možnost zobrazit výřezy modelu nebo určité komponenty. Objekty modelu, zatížení nebo pomocné objekty ve viditelnosti lze nejen zadat graficky, ale i vybrat podle různých kritérií v navigátoru 'Pohledy'.

Grafické zadání viditelnosti pomocí hlavní nabídky nebo tlačítek

Pro vytvoření výřezu z modelu je třeba nejdříve vybrat příslušné objekty. Můžete použít různé funkce pro výběr, například nakreslením okna, nebo použít výběr objektů podle specifického nastavení (viz kapitola Možnosti výběru).

Tlačítko se seznamem 'Výběr' nabízí různé možnosti, jak použít aktuální výběr pro viditelnost.

Stejné funkce jsou dostupné přes položky Viditelnost v hlavní nabídce Zobrazit. Mají následující význam:

  • Viditelnost po vybraných a souvisejících objektech: zobrazí se vybrané objekty včetně jejich definičních objektů. Pokud jsme například vybrali prut, jeho uzly se zahrnou také do průřezu.
  • Viditelnost po vybraných objektech: zobrazí se pouze vybrané objekty. V řezu se zobrazí vybraný prut bez uzlů.
  • Skrýt vybrané objekty: vybrané objekty se skryjí.
  • Viditelnost pomocí okna: Viditelnost se vytvoří graficky pomocí okna. Pokud okno kreslíme zleva doprava, obsahuje pouze objekty, které se zcela nacházejí v oblasti okna. Při otevření okna zprava doleva jsou všechny objekty, které jsou oříznuty oknem, také součástí viditelnosti.
  • Zobrazit předchozí viditelnost: Znovu se zobrazí poslední aktivní viditelnost (funkce "Zpět").
  • Zobrazit obrácenou viditelnost: při použití této viditelnosti se vytvoří inverzní zobrazení. Skryté objekty se zobrazí jako nová viditelnost.
  • Zrušit režim viditelnosti: režim viditelnosti se ukončí a znovu se zobrazí všechny objekty.

Informace

Pro uložení viditelnosti vytvořte z aktuálního zobrazení Uživatelský pohled.

Transparentnost skrytých objektů

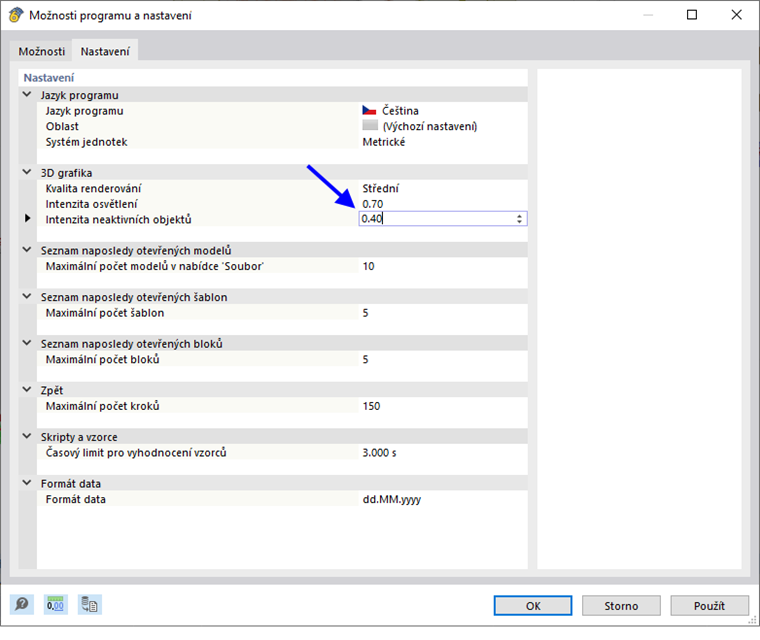

Ve viditelnosti se skryté objekty zobrazí se sníženou intenzitou. Míru transparentnosti lze upravit v dialogu 'Možnosti programu a nastavení' v záložce 'Nastavení'. Tento dialog je přístupný z hlavní nabídky Možnosti nebo pomocí tlačítka Možnosti programu v panelu nástrojů.

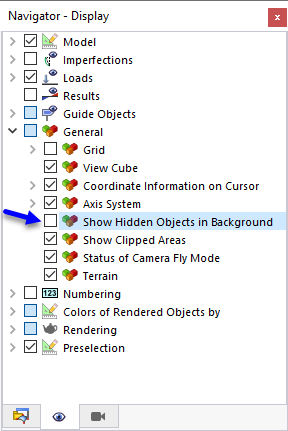

Pokud chcete nevybrané objekty zcela skrýt, deaktivujte příslušné zaškrtávací políčko v navigátoru 'Zobrazení'.

Definice viditelnosti v navigátoru

Viditelnosti lze také vytvořit podle kritérií, která určité objekty splňují. K tomu slouží jak viditelnosti vygenerované programem, tak i uživatelské výběry objektů. Viditelnosti se spravují v navigátoru Pohledy.

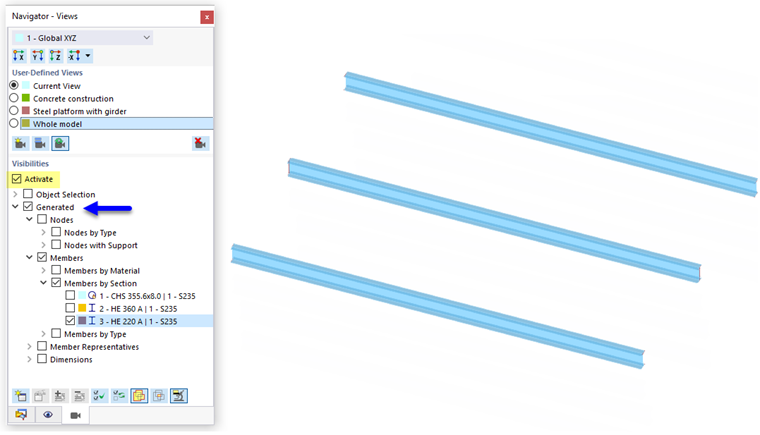

Generované viditelnosti

RSTAB automaticky vytváří viditelnosti pro objekty modelu, jako jsou uzly a pruty, podle určitých kritérií. Poskytují rychlý přehled o modelu. Objekty lze filtrovat přes seznam a mít tak kontrolu při jejich zadávání. Viditelnosti jsou užitečné také pro vyhodnocování výsledků.

Kromě vícenásobného výběru kritérií (standardní nastavení) je možné vytvořit také průniky. To lze nastavit pomocí tlačítek Summe der Sichtbarkeiten a Schnittmenge der Sichtbarkeiten na konci seznamu (viz tabulka níže).

Informace

Pro opětovné zobrazení všech objektů odškrtněte políčko Aktivovat.

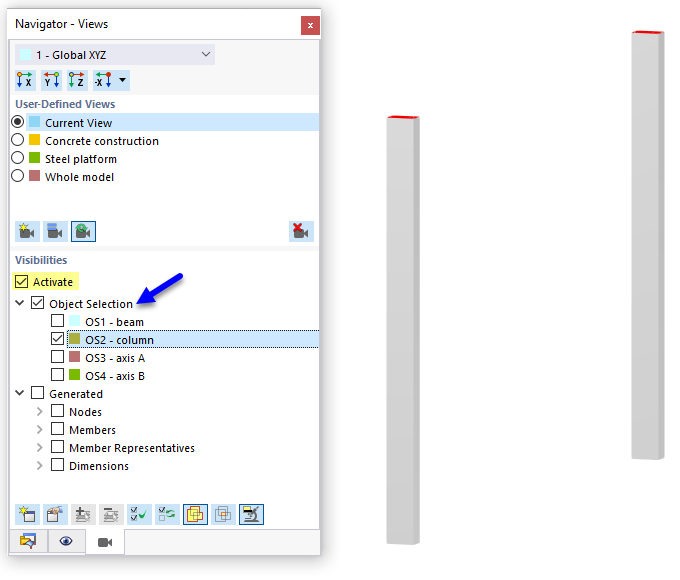

Viditelnosti z výběru objektů

V seznamu jsou k dispozici všechny výběry objektů 'OS', které jste vytvořili (viz kapitola Výběr objektů). Lze tak zobrazit a skrýt objekty modelu, imperfekce, zatížení a pomocné objekty, které splňují určitá kritéria.

Tlačítka pod seznamem viditelností mají následující funkce:

Nový Otevře se Nový výběr objektů pro zadání nového VO
Úpravy Otevře se Nový výběr objektů pro úpravu nového VO
Přidat Objekt vybraný v pracovním okně se přidá k výběru objektů, který zadáme v dialogu
Odstranit Odstraní objekt vybraný v pracovním okně z výběru objektu, který zadáme v dialogu
Vybrat vše Aktivuje všechny výběry objektů ze seznamu
Invertovat výběr Obrátí výběr výběrů objektů
Summe der Sichtbarkeiten Nastaví součet kritérií použitých pro viditelnost
Schnittmenge der Sichtbarkeiten Nastaví průnik kritérií použitých pro viditelnost
Zusammenhörende Objekte Slouží k nastavení, zda se mají zobrazit také definiční objekty, které k objektům náleží
