Pracovní roviny a rastry

I prostorový model konstrukce lze na obrazovce znázornit pouze dvourozměrně. Pro grafické zadávání objektů to představuje určitý problém, protože musí být stanoveno, v které rovině se objekty vytvoří při jejich zadávání v pracovním okně. Pracovní rovina určuje, která souřadnice je vždy „pevně daná“.

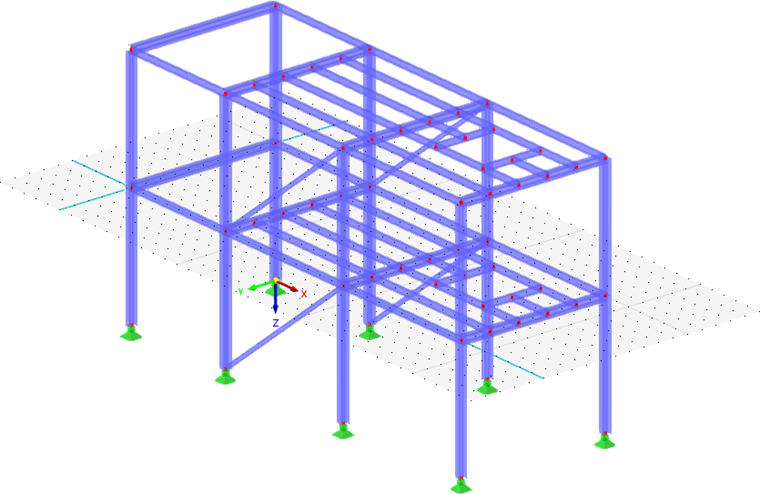

Osový kříž aktuální pracovní roviny je vyznačen dvěma v prostoru pravoúhlými zelenými čarami. Průsečík těchto linií představuje počátek (nulový bod) pracovní roviny.

Pracovní rovina

Pracovní rovina je obvykle rovnoběžná s některou z globálních rovin XY, YZ nebo XZ, které jsou definovány dvěma osami globálního souřadného systému. Pracovní rovinu lze ovšem také uspořádat jako rovinu s libovolným sklonem nebo ji lze vyrovnat s osou prutu pomocí příslušného souřadného systému.

Pomocí tlačítek v panelu nástrojů jsou přístupné různé funkce pro nastavení pracovní roviny.

Jednotlivá tlačítka mají následující funkce:

Tlačítko Funkce
Mřížka Otevře dialog Pracovní rovina a rastr/úchop
Ursprung Umožňuje graficky vybrat počátek pracovní roviny
Arbeitsebene XY Nastaví pracovní rovinu rovnoběžně s rovinou XY
Arbeitsebene YZ Nastaví pracovní rovinu rovnoběžně s rovinou YZ
Arbeitsebene XZ Nastaví pracovní rovinu rovnoběžně s rovinou XZ

Zadejte 'souřadný systém', v kterém má být pracovní rovina zadána. Sie können ein benutzerdefiniertes Koordinatensystem in der Liste auswählen oder mit der Schaltfläche Nový .

Parametr 'Orientace' určuje polohu pracovní roviny. Sie können sie parallel zu einer globalen Ebene oder parallel zu den Achsen eines benutzerdefinierten Koordinatensystems anordnen (siehe Bild UVW-Koordinatensystem in Dachebene ).

'Souřadnice počátku' popisují polohu nulového bodu pracovní roviny. Sie können hier die Koordinaten anpassen oder den Punkt mit der Schaltfläche Vyberte jednotlivě .

Rastr/Úchop

Rastr se skládá z bodů, které se zobrazují v pracovní rovině. Usnadňují zadávání: Při grafickém zadávání objektů se uzly objektu uchopí v těchto bodech rastru.

Mřížka

Pomocí zaškrtávacího políčka 'Viditelné' lze rastr zobrazit nebo skrýt. Pokud chcete použít různá nastavení rastru v různých oknech, deaktivujte volbu 'Stejný pro všechna okna'.

Mit der Schaltfläche Mřížka in der CAD-Symbolleiste können Sie das Raster schnell ein- und ausschalten.

Počet bodů rastru

Wenn das Kontrollfeld 'Dynamisch der Modellgröße anpassen' angehakt ist, gleicht RSTAB den Rasterbereich automatisch an die Abmessungen des Modells an. Kolem modelu je tak vždy dostatek rastrových bodů. Po každém novém zadání se požadovaný počet bodů rastru znovu přepočítá. U větších modelů to může vést ke zpoždění zobrazování grafiky.

Pro individuální nastavení počtu rastrových bodů je třeba deaktivovat dynamickou úpravu rastru. Pro kladný a záporný 'směr' pro každou osu je možné zadat údaje zvlášť. U polárního rastru lze zadat počet soustředných kružnic rastru.

Úchop k bodům rastru

Zaškrtávací políčko 'Aktivní' umožňuje zapnout a vypnout funkci úchopu nezávisle na zobrazení rastru. Tímto způsobem lze uchopit objekty v bodech rastru, i když je rastr skrytý.

'Vzdálenost' v pixelech udává vzdálenost od bodu rastru, ve kterém se kurzor myši zachytí. Diese Vorgabe gilt auch für die Fangfunktion an anderen Objekten.

Tip

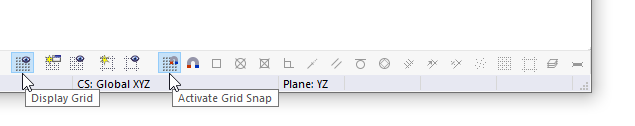

Mit der Schaltfläche Úchop rastru in der CAD-Symbolleiste können Sie den Rasterfang schnell ein- und ausschalten (siehe Bild Schaltflächen für Raster und Rasterfang).

Vzdálenost linií rastru

Rastr je tvořen sítí linií, které jsou od sebe rovnoměrně vzdáleny. Zadejte 'počet' bodů rastru, po kterém se vloží další linie rastru. Pro směry 1 a 2 jsou k dispozici samostatné údaje.

Vzdálenost bodů rastru

U kartézského rastru lze pro body 1 a 2 zadat zvlášť 'vzdálenost' mezi body rastru (viz obrázek v dialogu). U polárního rastru se definuje radiální vzdálenost R soustředných kružnic rastru. Úhel α udává vzdálenost mezi body rastru na kružnicích.

Pro zadání 'natočení' v pracovní rovině je třeba zadat úhel β.
