Wybierz model, obciążenie lub obiekty pomocnicze, które chcesz odbić. Następnie kliknij przycisk

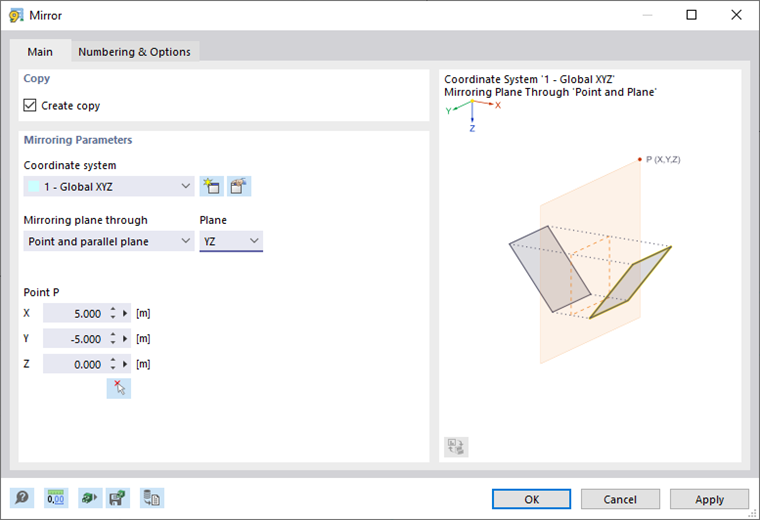

(patrz rysunek # extbookmark manual|image027068|Narzędzia modelowania#). W oknie dialogowym 'Lustro' należy określić, czy obiekty mają być kopiowane podczas odbicia lustrzanego, oraz zdefiniować parametry.
Podstawa
Zakładka Główne zarządza podstawowymi parametrami odbicia lustrzanego obiektów.
Kopiuj
Jeżeli w polu 'Utwórz kopię' nie jest zaznaczone pole wyboru, wybrane obiekty zostaną poddane lustrzanemu odbiciu. Jeżeli chcesz utworzyć kopię, zaznacz odpowiednie pole wyboru.
Parametry odbicia
Zdefiniuj 'Układ współrzędnych', w którym obiekty mają zostać poddane lustrzanemu odbiciu. Można wybrać z listy układ współrzędnych użytkownika lub utworzyć nowy za pomocą przycisku
.
Na liście 'Płaszczyzna odbicia' można zdefiniować płaszczyznę na dwa sposoby:
- Płaszczyzna punktowa i równoległa: Płaszczyzna odbicia lustrzanego przebiega równolegle do płaszczyzny o określonym układzie współrzędnych. Wybierz 'Płaszczyznę' z listy po prawej stronie i wprowadź 'Punkt P' leżący na tej płaszczyźnie.
- 3 punkty: Płaszczyzna odbicia leży w dowolnym miejscu w przestrzeni roboczej. Wprowadź współrzędne 'Punktu P1', 'Punktu P2' i 'Punktu P3', aby zdefiniować płaszczyznę. Za pomocą przycisku
można graficznie zdefiniować punkty.
Numeracja

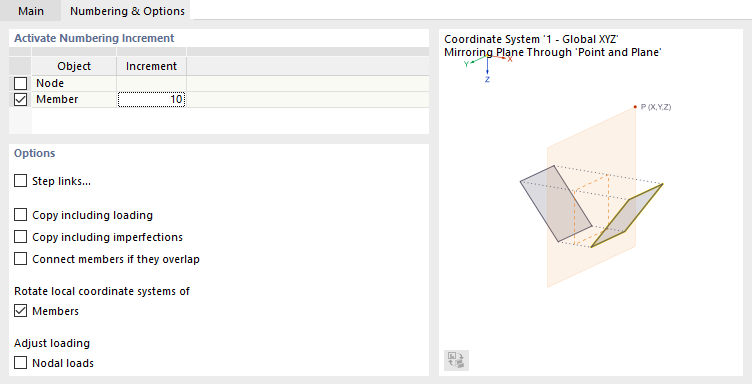

Zakładka Numerowanie i opcje jest wyświetlana tylko podczas kopiowania. W tym miejscu można wpłynąć na numerację nowych obiektów i wprowadzić ustawienia przydatne podczas kopiowania.
Funkcje tego rejestru są opisane w rozdziałach # extbookmark manual|zakładka numerowanieIOpcje|Przenieś i skopiuj # i # extbookmark manual|zakładka numerowanieIOpcje|Obróć# rozdziały.
Połączenia kroków
Zakładka Połączenia stopni jest wyświetlana, jeśli zaznaczono pole wyboru 'Połączenia stopni' w zakładce i opcje zakładek. Funkcje znajdują się w rozdziale # extbookmark manual|stepLinksTab|Przenieś i skopiuj rozdział.
