Dotaz

Je možné pro parametrizaci použít hodnoty z průřezů (například výška, šířka...)?

Odpověď:

V rámci parametrizace máte možnost zobrazit vnitřní hodnoty modelu, například hodnoty vybraného průřezu. Zde je důležitý vzorec pro šířku pásnice b. Jedná se o dva speciální vzorce.

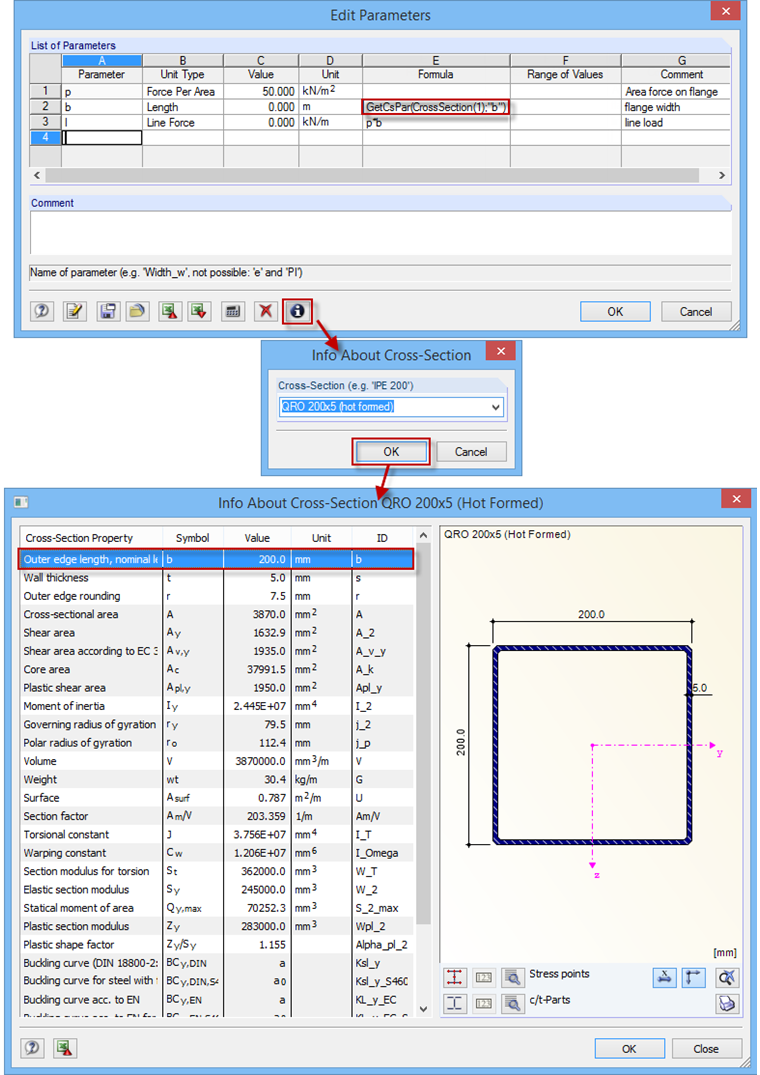

První vzorec CrossSection() je vnořen do vzorce GetCsPar(;). CrossSection(n) dostane průřez z n-té řádky tabulky průřezů jako řetězec. GetCsPar("Cross -section"; "ID") potřebuje průřez jako řetězec a ID hledané hodnoty. ID je možné získat kliknutím na tlačítko Info v okně "Upravit parametry", jak je znázorněno na obrázku. Jak je vidět, existuje řada parametrů, které je možné použít například pro aplikaci excentrických zatížení.
