Вопрос

Как можно использовать для параметризации значения сечений (например, высоту, ширину и т.д.)?

Ответ:

Во время параметризации можно получить доступ к внутренним значениям модели, например, значениям выбранного сечения. Формула b для ширины полки здесь особенно важна. Для этого используются две специальные формулы.

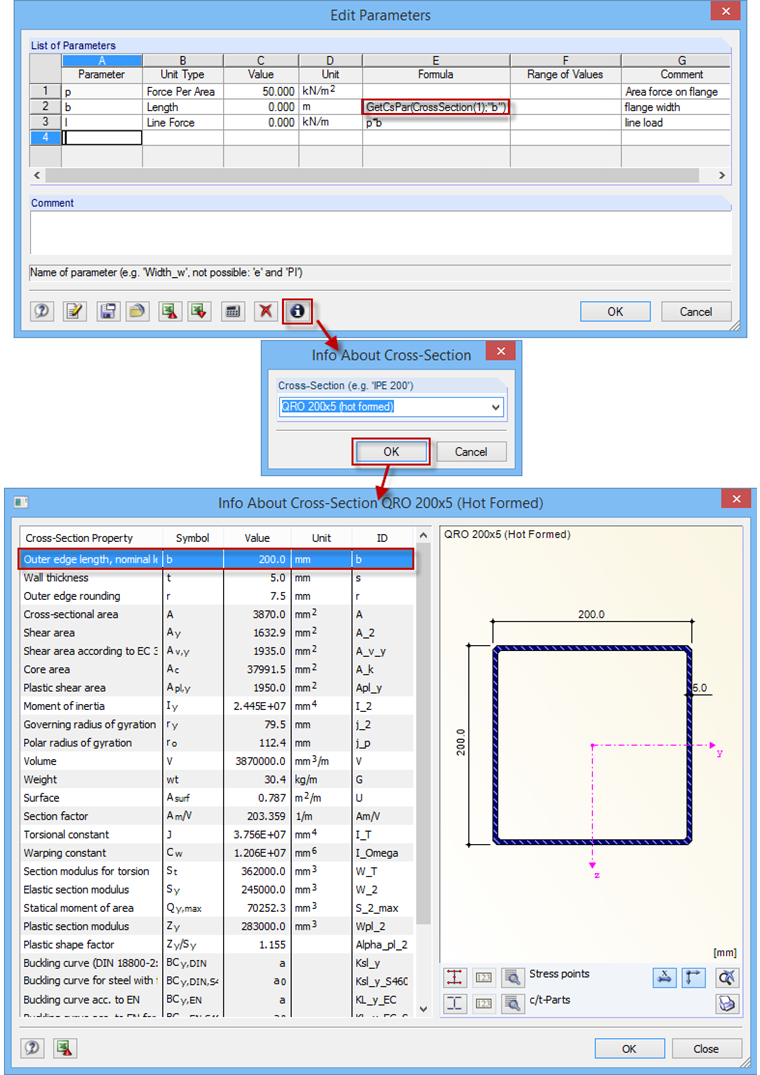

Формула CrossSection () встроена в формулу GetCsPar (;). Сечение (n) берется в качестве строки из n-ой строки таблицы сечений. GetCsPar («Сечение», «ID») требует наличия сечения в виде строки и искомого значения ID. Идентификатор можно получить в окне «Изменить параметры» с помощью кнопки «Информация», как показано на рисунке. Например, многие параметры могут помочь вам найти также внецентренные нагрузки.

Пример формулы
