Este modelo, desarrollado como parte de una tesis de grado, representa la propuesta de diseño para un puente atirantado ciclopeatonal sobre el río Pescara. El enfoque integrado incluye una disposición óptima de los cables de soporte y una geometría refinada que realza tanto la funcionalidad como la estética de la estructura. La modelación 3D ha destacado detalles ingenieriles y arquitectónicos relevantes, mientras que la vista en perspectiva enfatiza la armonía de los cables y la modernidad del diseño. Gracias a simulaciones avanzadas, el modelo ofrece ideas para soluciones innovadoras en el sector.
Modelo utilizado en
Total
Esta página tiene 0 valoraciones de usuarios.
| 5 estrellas | ||
| 4 estrellas | ||
| 3 estrellas | ||
| 2 estrellas | ||
| 1 estrella |

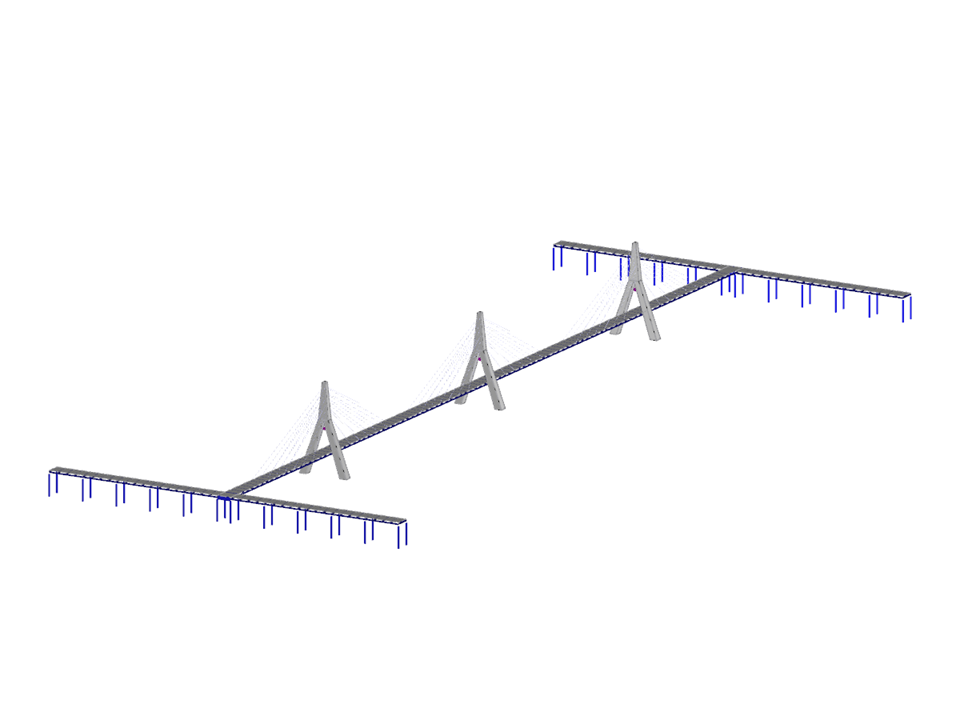

Puente atirantado sobre el río Pescara
No se puede descargar
Proyecto de cliente / solo para visualización
| Número de nudos | 592 |
| Número de líneas | 766 |
| Número de barras | 673 |
| Número de superficies | 50 |
| Número de sólidos | 3 |
| Número de casos de carga | 5 |
| Número de combinaciones de carga | 8 |
| Número de combinaciones de resultados | 1 |
| Peso completo | 1859,692 t |
| Dimensiones (métricas) | 264,500 x 104,000 x 25,500 m |
| Dimensiones (imperiales) | 867.78 x 341.21 x 83.66 feet |
| Versión del programa | 5.23.01 |
