Model diplomové práce "Návrh zavěšeného mostu pro pěší a cyklisty přes řeku Pescara"

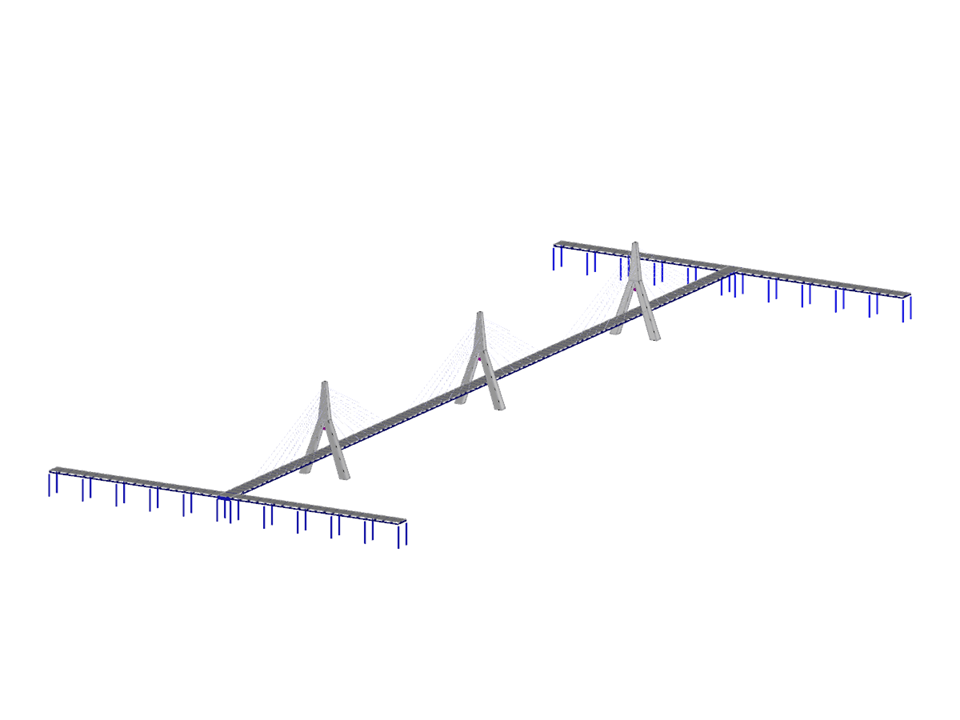

Návrh zavěšeného mostu pro pěší a cyklisty přes řeku Pescara
Nelze stáhnout
Projekt zákazníka / Pouze pro zobrazení
Počet uzlů | 592 |
Počet linií | 766 |
Počet prutů | 673 |
Počet ploch | 50 |
Počet těles | 3 |
Počet zatěžovacích stavů | 5 |
Počet kombinací zatížení | 8 |
Počet kombinací výsledků | 1 |
Celková hmotnost | 1859,692 t |
Rozměry (metrické) | 264,500 x 104,000 x 25,500 m |
Rozměry (imperiální) | 867.78 x 341.21 x 83.66 feet |
Verze programu | 5.23.01 |
