Model pracy dyplomowej "Projektowanie podwieszonego mostu dla pieszych nad rzeką Pescara"

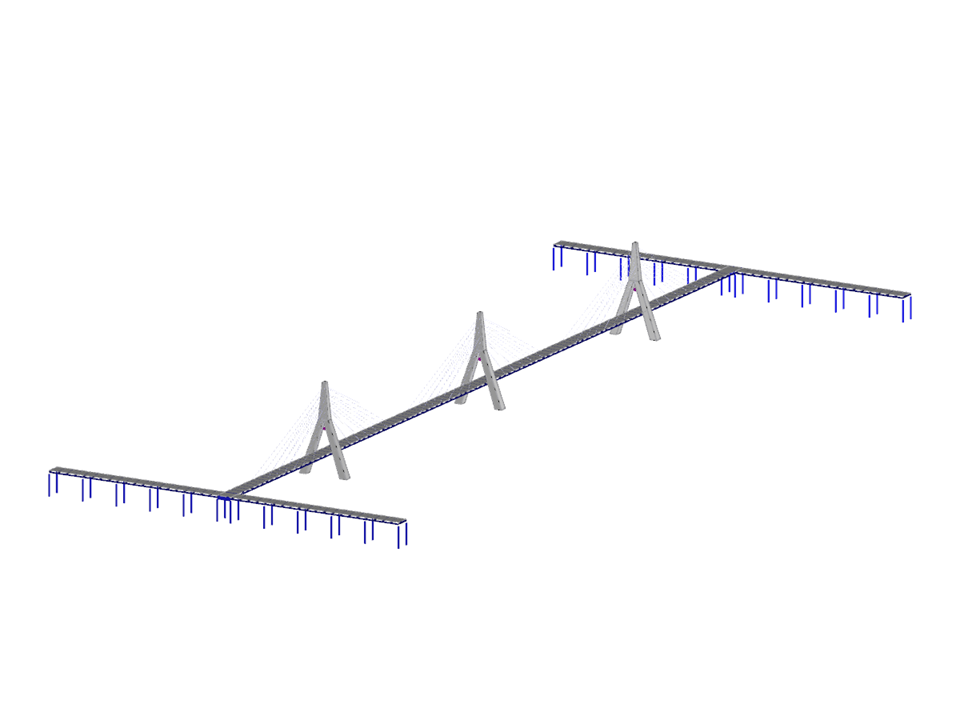

Projekt podpartego na kablu mostu dla pieszych nad rzeką Pescara
Pobranie niemożliwe
Projekt klienta/tylko widok
Liczba węzłów | 592 |
Liczba linii | 766 |
Liczba prętów | 673 |
Liczba powierzchni | 50 |
Ilość brył | 3 |
Ilość przypadków obciążenia | 5 |
Ilość KO | 8 |
Liczba kombinacji wyników | 1 |
Ciężar całkowity | 1859,692 t |
Wymiary (metryczne) | 264,500 x 104,000 x 25,500 m |
Wymiary (imperialne) | 867.78 x 341.21 x 83.66 feet |
Wersja programu | 5.23.01 |
