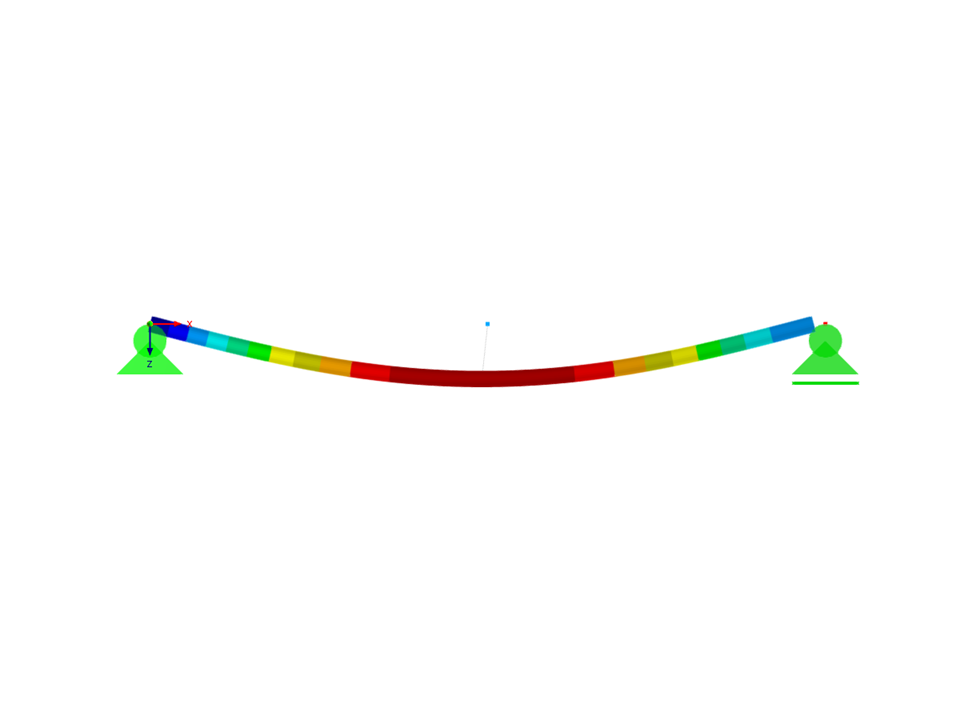

Tento model slouží k názornému znázornění porušení stability nosníku při zvyšujícím se zatížení tlakem.
K tomu se používá přírůstková analýza stability.
Při proklikávání jednotlivými přírůstky zatížení je zřejmé, že po překročení plastického mezního ohybového momentu dochází k porušení stability
Celkem
Tato stránka má 0 uživatelských hodnocení.
| 5 hvězdiček | ||
| 4 hvězdičky | ||
| 3 hvězdičky | ||
| 2 hvězdičky | ||
| 1 hvězdička |
Přírůstková analýza stability na prutu
| Počet uzlů | 3 |
| Počet linií | 1 |
| Počet prutů | 1 |
| Počet ploch | 0 |
| Počet těles | 0 |
| Počet zatěžovacích stavů | 2 |
| Počet kombinací zatížení | 1 |
| Počet kombinací výsledků | 0 |
| Rozměry (metrické) | 2,000 x 0,000 x 0,000 m |
| Rozměry (imperiální) | 6.56 x 0 x 0 feet |
Tento model si můžete stáhnout a využít ho k procvičování nebo pro své projekty. Neodpovídáme a neručíme ovšem za správnost ani úplnost modelu.
