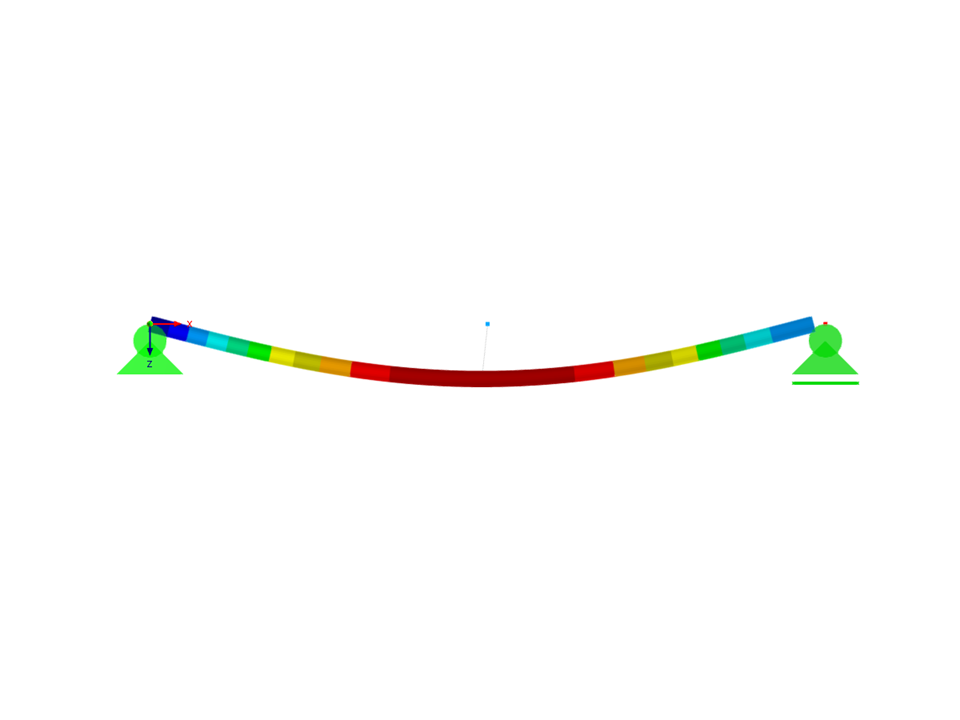

Modello strutturale 004855 | Analisi di stabilità incrementale su un'asta
  • Descrizione
  • Recensioni (0)

Questo modello è utilizzato per mostrare chiaramente la rottura per stabilità di una trave sotto carico di compressione crescente.

Per questo, viene utilizzata l'analisi di stabilità incrementale.

Quando si fa clic sui singoli incrementi di carico, è ovvio che la rottura per stabilità si verifica dopo aver superato il momento flettente plastico limite

Complessivamente
0 su 5 stelle
Questa pagina ha 0valutazioni degli utenti.
5 stelle
4 stelle
3 stelle
2 stelle
1 stella
(0)
0 su 5 stelle
5 stelle 0
4 stelle 0
3 stelle 0
2 stelle 0
1 stella 0

Analisi di stabilità incrementale su un'asta

Numero di nodi 3
Numero di linee 1
Numero di aste 1
Numero di superfici 0
Numero di solidi 0
Numero di casi di carico 2
Nr. di combinazioni di carico 1
Nr. di combinazioni di risultati 0
Dimensioni (metriche) 2,000 x 0,000 x 0,000 m
Dimensioni (imperiali) 6.56 x 0 x 0 feet

È possibile scaricare questo modello strutturale e utilizzarlo per scopo di formazione o per i suoi progetti. Tuttavia, non possiamo fornire alcuna garanzia o responsabilità per la precisione o per la completezza dello modello.
