Este modelo se utiliza para mostrar claramente el fallo de estabilidad de una viga sometida a una carga de compresión creciente.
Para esto, se utiliza el análisis de estabilidad incremental.
Al hacer clic en los incrementos de carga individuales, es obvio que el fallo de estabilidad se produce después de exceder el momento flector límite plástico
Total
Esta página tiene 0 valoraciones de usuarios.
| 5 estrellas | ||
| 4 estrellas | ||
| 3 estrellas | ||
| 2 estrellas | ||
| 1 estrella |

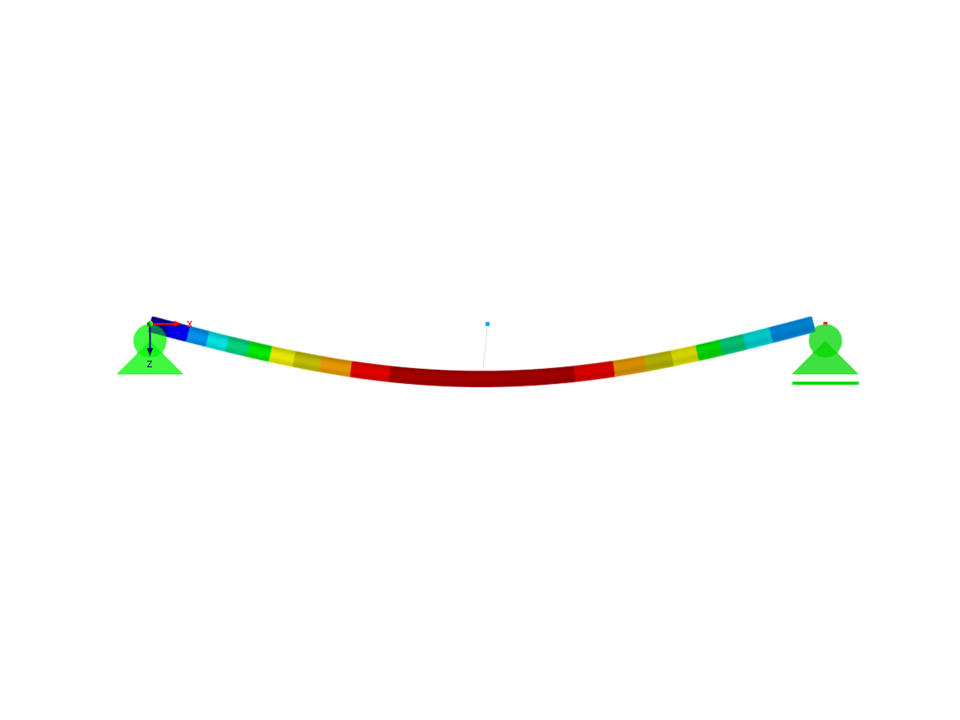

Análisis de estabilidad incremental en una barra
| Número de nudos | 3 |
| Número de líneas | 1 |
| Número de barras | 1 |
| Número de superficies | 0 |
| Número de sólidos | 0 |
| Número de casos de carga | 2 |
| Número de combinaciones de carga | 1 |
| Número de combinaciones de resultados | 0 |
| Dimensiones (métricas) | 2,000 x 0,000 x 0,000 m |
| Dimensiones (imperiales) | 6.56 x 0 x 0 feet |
