Modyfikacje konstrukcji

Modyfikacja konstrukcji umożliwia indywidualne dostosowywanie sztywności materiałów, obiektów i typów obiektów. Ponadto wybrane obiekty lub nieliniowe właściwości obiektów można dezaktywować na potrzeby obliczeń.

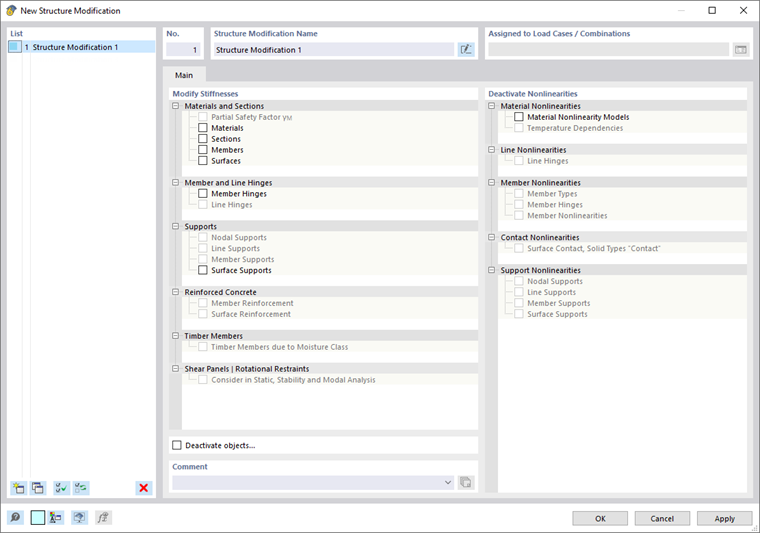

Okno dialogowe 'Nowa modyfikacja konstrukcji'

Modyfikuj sztywności

W tej sekcji okna dialogowego należy wybrać typy obiektów, dla których mają zostać dostosowane sztywności. Możliwa jest zmiana właściwości materiałów, przekrojów, prętów, powierzchni, przegubów i podpór. Ponadto możliwe jest uwzględnienie specyficznych sztywności obiektu z niektórych rozszerzeń do analizy statyczno-wytrzymałościowej, na przykład wpływu zbrojenia betonu (w przygotowaniu), klasy wilgotności prętów drewnianych zgodnie z SIA 261 [1] w połączeniu z SIA 265 [2] lub wpływu paneli usztywniających i ograniczeń obrotu dla prętów w obliczeniach z uwzględnieniem siedmiu stopni swobody.

Właściwości sztywności poszczególnych obiektów można zdefiniować w osobnych zakładkach. Są one dostosowane do typu obiektu. Na przykład w celu dostosowania sztywności materiału należy wprowadzić mnożnik lub dzielnik dla modułu sprężystości i modułu ścinania.

Dostosowywanie sztywności materiału za pomocą współczynnika

W przypadku przekrojów, podpór i przegubów można zdefiniować współczynniki dla poszczególnych sztywności lub stopni swobody. Poniższy rysunek pokazuje, w jaki sposób moment bezwładności przy skręcaniu przekroju prostokątnego zostaje zredukowany do 10% sztywności.

Dostosowanie sztywności przekroju pod kątem skręcania

W odpowiednich zakładkach dla prętów i powierzchni należy przypisać typ modyfikacji sztywności lub zdefiniować nowy. Typy te są opisane w rozdziałach Modyfikacje sztywności pręta i Modyfikacje sztywności powierzchni.

Definiowanie modyfikacji sztywności dla prętów

Wprowadzić numery odpowiednich prętów i powierzchni lub wybrać obiekty za pomocą przycisku edytować.

Dezaktywuj nieliniowości

Jeżeli w modelu są zastosowane obiekty o właściwościach nieliniowych, można dezaktywować działanie poszczególnych typów obiektów. W ten sposób można np. zapobiec uszkodzeniu 'Typów prętów', takim jak pręty rozciągane i ściskane lub siły unoszące w przypadku nieliniowo działającej 'Podpory powierzchniowej'. Wszystkie wybrane obiekty będą uwzględnione w obliczeniach jako działające liniowo.

Inne opcje

Funkcja "Dezaktywuj obiekty" umożliwia pominięcie w obliczeniach niektórych obiektów modelu. Dzięki temu można na przykład przeanalizować wpływ tymczasowych prętów lub podpór (podpór montażowych) bez ich usuwania.

Po zaznaczeniu tego pola wyboru dostępna jest zakładka 'Dezaktywuj obiekty'.

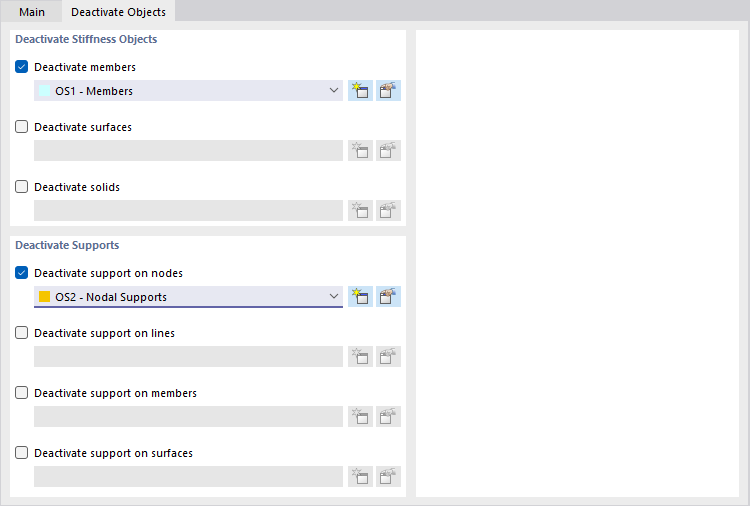

Dezaktywacja prętów i podpór węzłowych

Można tu dezaktywować zarówno 'obiekty sztywności', takie jak pręty, powierzchnie i bryły, jak i 'podpory'. Poszczególne obiekty należy zdefiniować w 'wyborze obiektów' (zob. rozdział Selekcje obiektów). Wybrać istniejącą selekcję obiektów z listy lub utworzyć ją za pomocą przycisku nowy typ.
