Przytnij model

Funkcja "Przytnij model" umożliwia odcięcie części modelu.

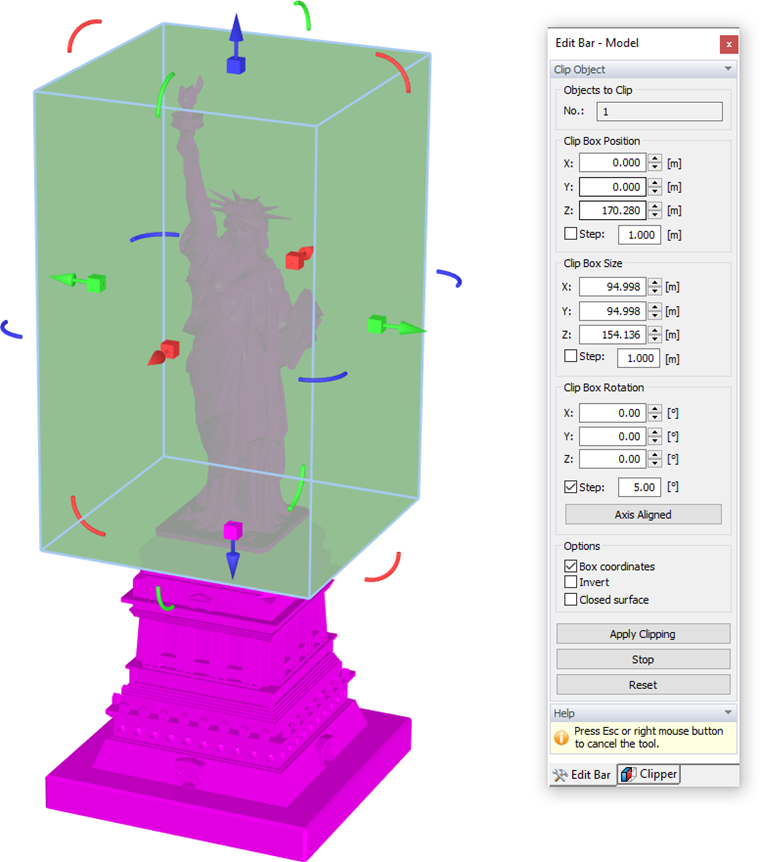

Pudełko przycinające do modelu kadrującego

Po aktywowaniu tej funkcji model jest otoczony trójwymiarową bryłą, której boki można dostosowywać za pomocą narzędzi ze strzałkami. Funkcje te odpowiadają funkcjom zastosowanym do dostosowania tunelu aerodynamicznego (patrz rozdział Tunel aerodynamiczny). W sekcji "Współrzędne bryły", wyświetlane w panelu, można szczegółowo określić rozmiar.

Kliknij przycisk , aby przyciąć wszystkie części modelu, które nie są zawarte w ramce. Aby jednak odciąć części w obrębie prostopadłościanu, przed ich przycięciem należy aktywować opcję "Odwróć".

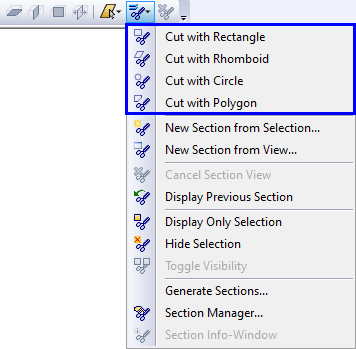

Opcje wycinania na pasku narzędzi

1. banner.importantSplitModelPodziel model , w "Pasku edycji" należy wybrać funkcję "Przytnij model" i zaznaczyć pola wyboru, patrz Podzielić model.

   ">image030893

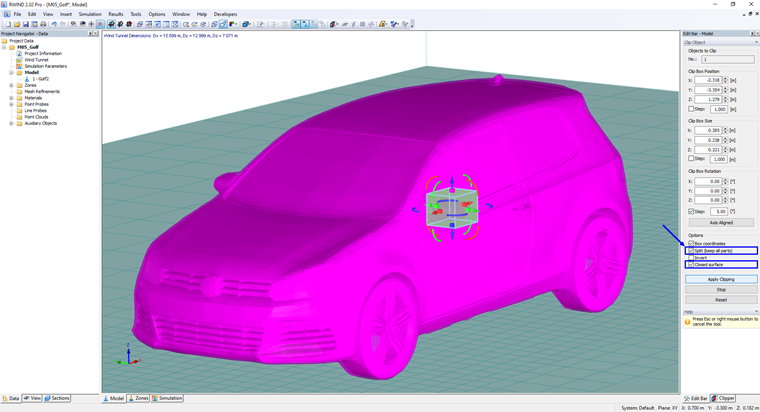

   Podział modelu
