使用“裁剪模型”功能可以剪取模型的一部分。

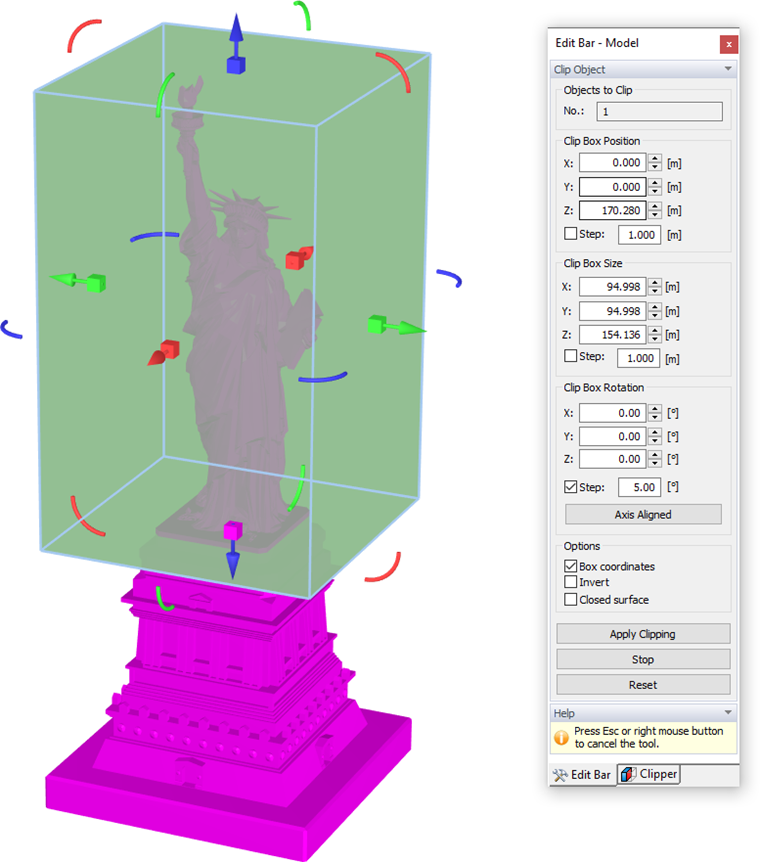

激活该功能后,模型被包围在一个 3D 立方体中,立方体的边长可以通过箭头工具进行调整。 这些功能与用于调整风洞的功能相对应(见章节 风洞)。 可以通过面板中显示的“箱形坐标”对尺寸进行详细控制。
点击 按钮可以裁剪模型中没有包含在模型中的所有部分。 如果想要裁剪裁剪盒内部的部分,请在裁剪之前激活“反转”选项。
- banner.tip视频中了解如何裁剪模型。/#

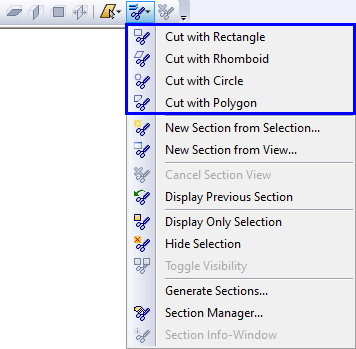

- banner.tip">请注意,使用“裁剪模型”功能会删除模型的一部分。如果你想创建特定部分的可见性,例如分配区域,请使用工具栏列表中的一个选项"剪切"。/#

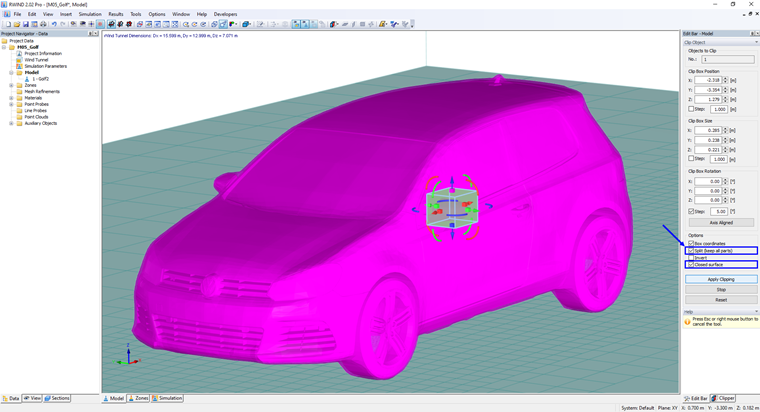

- banner.importantSplitModelimage030893
