Oříznout model

Funkce "Oříznout model" umožňuje oříznout části modelu.

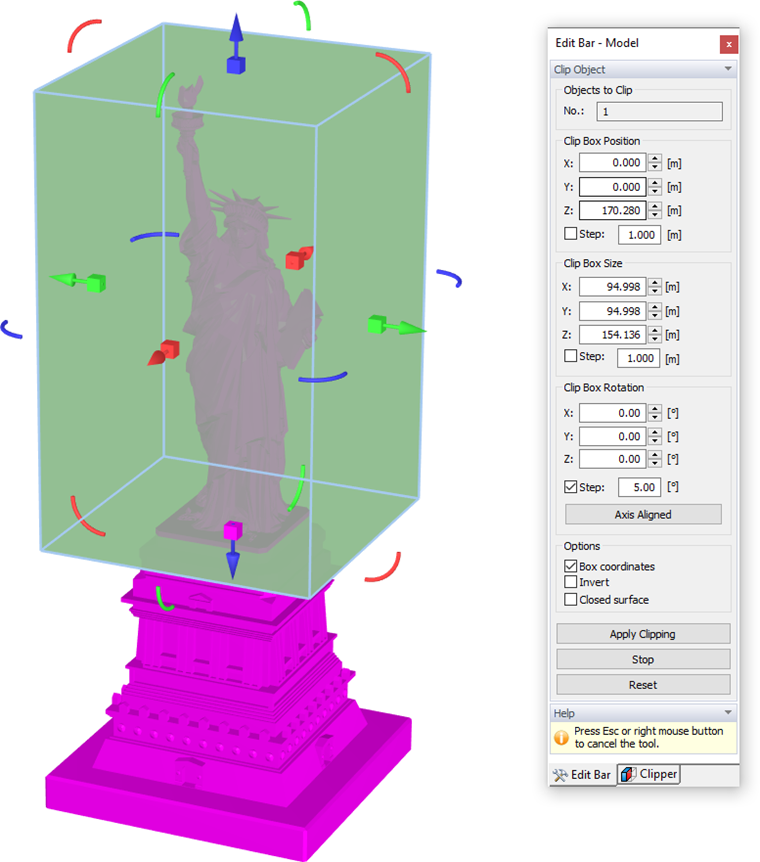

Ořezávací box pro oříznutí modelu

Pokud je tato funkce aktivována, je model uzavřen do 3D boxu, jehož strany lze upravit pomocí nástrojů se šipkami. Funkce odpovídají těm, které se používají pro úpravu větrného tunelu (viz kapitola Větrný tunel). Pomocí "Souřadnic kvádrů", které se zobrazí v panelu, lze velikost podrobně nastavit.

Klikněte na tlačítko oříznout všechny části modelu, které nejsou obsaženy v boxu. Pro oříznutí částí v rámečku je však třeba před oříznutím aktivovat možnost "Invertovat".

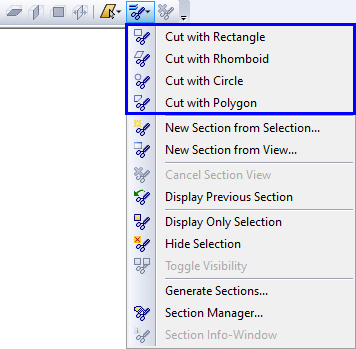

Možnosti výřezu v liště nástrojů

Rozdělit model

Tato funkce umožňuje inteligentní rozdělení modelu na více částí a je velmi užitečná například pro oddělení části modelu určené pro detailní výpočet se zvýšenou přesností a hustotou sítě

Pro použití Rozdělit model, vyberte v "Editačním panelu" funkci "Oříznout model" a zaškrtněte políčka, viz Rozdělit model.

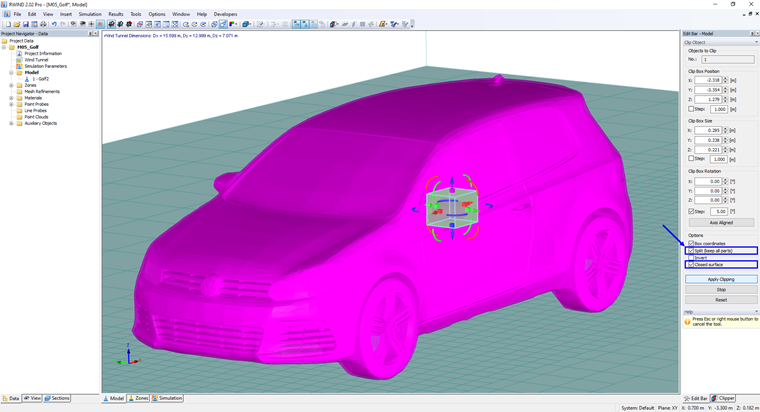

Rozdělení modelu

Poté klikněte na rozdělit model na dvě části a je možné například zvýšit "Úroveň detailů" modelu, viz obrázek níže.

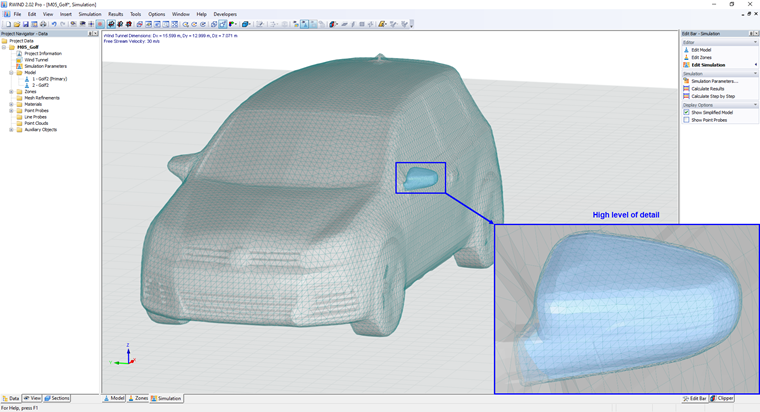

Model 2 s vysokou úrovní detailů
