Záložka "Upravit panel" v panelu obsahuje stupnici barev s přiřazenými rozsahy hodnot. Standardně je nastaveno jedenáct barevných oblastí. Pokrývají oblast mezi minimální a maximální hodnotou ve stejných intervalech. Stupnici barev lze upravovat.
Tip

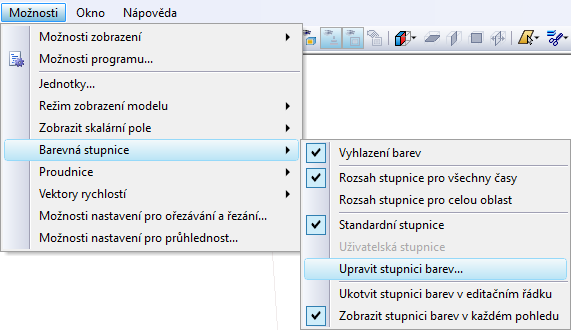

Můžete také použít místní nabídku stupnice barev, kde vyberte možnost "Upravit stupnici barev."#imagiimage029582

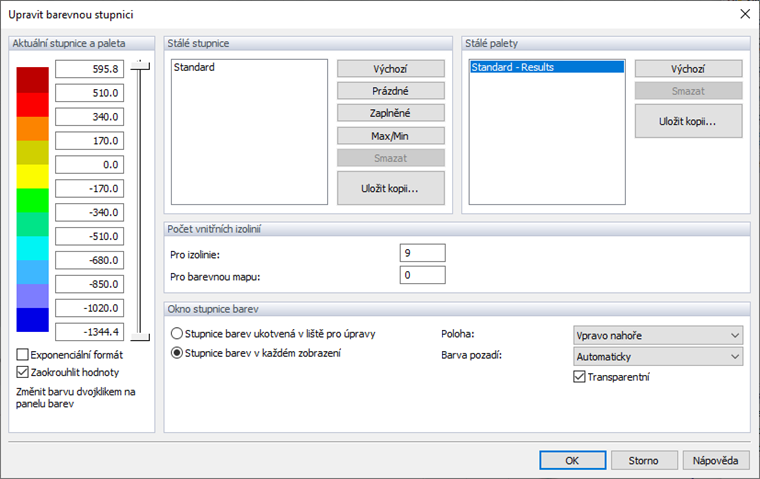

Pomocí dvou jezdců nacházejících se vpravo vedle hodnot lze z obou stran upravovat počet stupňů barev. Chcete-li změnit určitou barvu, dvakrát na ni klikněte. Poté v dialogu "Barva" vyberte jinou barvu.
Hodnoty stupnice lze individuálně upravit, dbejte však na vzestupné nebo sestupné pořadí. Tlačítka v sekci "Stálá měřítka" umožňují automatické přiřazení hodnot a uložení nového nastavení pro další projekty. Volba "Uložit kopii..." umožňuje vytvořit kopii aktuálního měřítka (obvykle "Standardní měřítko"), nastavit vlastní hodnoty a uložit toto měřítko pod názvem. Toto měřítko pak lze použít například v jiných projektech.
Zvýšením hodnot v sekci "Počet vnitřních izolinií" lze dosáhnout jemnějšího zobrazení izolinií nebo oddělovacích linií.
Stupnice barev v každém pohledu

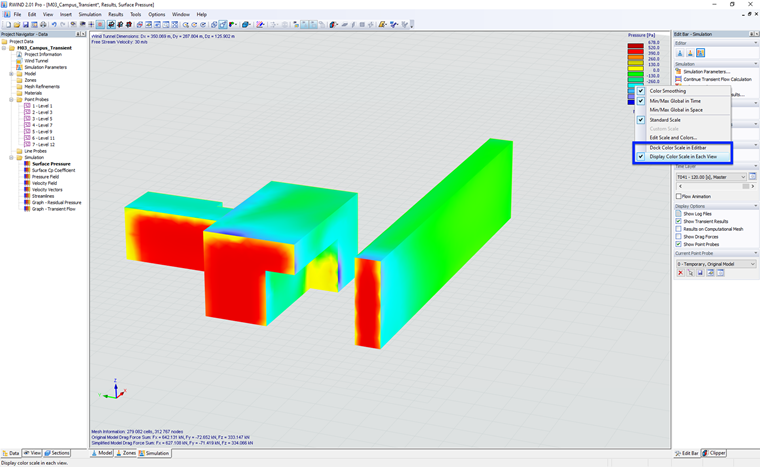

Při grafickém zobrazení výsledků v programu RWIND 3 je možné zobrazit "Stupnici barev" v každém náhledu nebo mít jedno společné měřítko v "Úpravách panelu". Polohu "Stupnice barev" je možné přepnout například z místní nabídky po kliknutí pravým tlačítkem myši na stupnici nebo v dialogu pro úpravu stupnice barev.
Zobrazení stupnice barev uvnitř náhledu šetří místo na editačním panelu (což může být užitečné zejména na menších monitorech), další výhodou je přítomnost stupnice barev na videu natočeném pomocí funkce: Hlavní nabídka → Nástroje → Vytvořit soubor videa.
">image029583@
