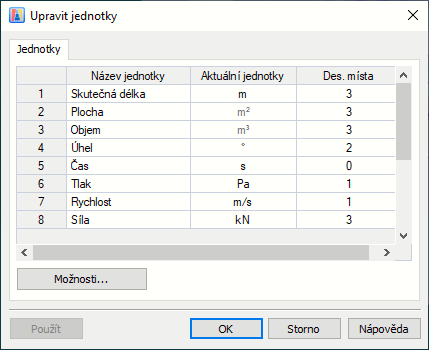

Jednotky a desetinná čísla

Zohlednění účinků p-δ druhého řádu v programech RFEM 6 a RSTAB 9

Metoda návrhových pásů podle ACI 318-19, čl. 8.4.1 [1] se používá pro dvousměrné posouzení desek pro rozdělení/průměrování momentů a pro posouzení výztuže desky.

Pro železobetonové prvky a konstrukce, jejichž statické chování je významně ovlivněno účinky podle teorie druhého řádu, nabízí Eurokód 2 obecnou metodu založenou na nelineárním stanovení vnitřních sil podle teorie druhého řádu (5.8.6). a dále aproximační metodou založenou na jmenovité křivosti (5.8.8).

Cílem tohoto odborného příspěvku je provést posouzení podle obecné metody posouzení podle Eurokódu 2 na příkladu železobetonového sloupu.

V záložce 'Návrhové podpory a průhyb' v dialogu 'Upravit prut' lze pruty jednoznačně segmentovat pomocí optimalizovaného zadávacího dialogu. V závislosti na podporách se automaticky použijí mezní deformace pro konzolové nebo prosté nosníky.

Zadáním návrhové podpory v příslušném směru na začátku prutu, na jeho konci a na vnitřních uzlech program automaticky rozpozná segmenty a délky segmentů, ke kterým se vztahuje dovolená deformace. Pomocí definovaných návrhových podpor také automaticky rozpozná, zda se jedná o nosník nebo konzolu. Ruční přiřazení jako v předchozích verzích (RFEM 5) již tak není nutné.

Pomocí možnosti 'Uživatelsky zadané délky' lze upravit referenční délky v tabulce. Standardně se použije vždy příslušná délka segmentu. Pokud se ale referenční délka odchyluje od délky segmentu (např. u zakřivených prutů), pak zde lze upravit.

Tato funkce také přispívá k přehlednosti zobrazení výsledků. Ořezávací roviny jsou roviny řezu, které lze modelem libovolně proložit. Oblast před nebo za touto rovinou bude pak v pohledu skrytá. Tak můžete jasně a přehledně zobrazit výsledky například v průniku nebo uvnitř tělesa.

Průběh složek globální deformace lze znázornit postupně za sebou jako animaci.
