Stacionární proudění

Výpočet ustáleného proudění lze vybrat v záložce "Obecné" dialogu "Parametry simulace" (viz obrázek Parametry simulace ).

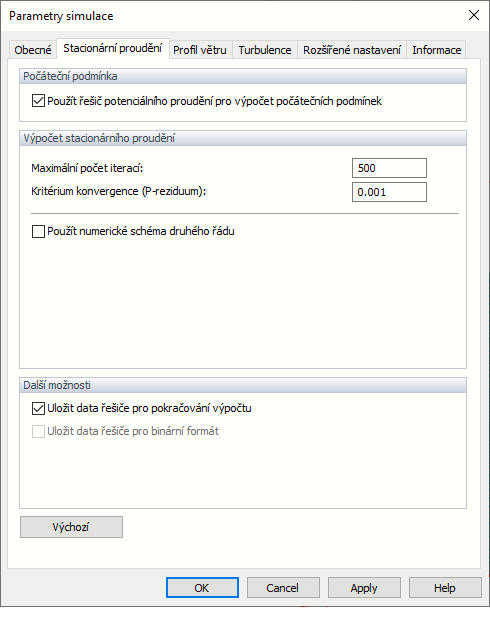

Parametry simulace, ustálený tok

Počáteční podmínky

Při aktivaci volby "Použít potenciální proudění pro výpočet počáteční podmínky" se pro generování počátečních podmínek použije linearizovaná verze neviskózních Navier-Stokesových rovnic.

Výpočet ustáleného proudění

Můžete definovat 'Maximální počet iterací'. Standardně je limit 500 iterací. Pokud výpočet konverguje v rámci menšího počtu iterací, zastaví se. Můžete také definovat 'Minimální počet iterací', který je standardně nastaven na 300 iterací (viz obrázek Možnosti programu ), bez ohledu na to, zda již bylo splněno kritérium konvergence (viz níže). Maximální počet je užitečný, aby se předešlo nekonečným smyčkám.

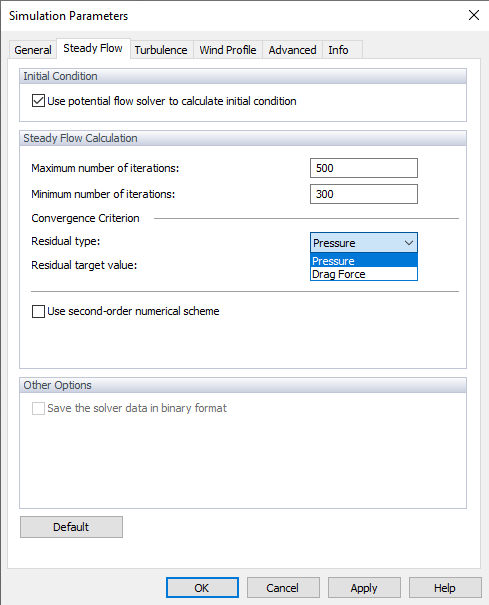

"Kritérium konvergence" představuje mezní hodnotu pro výpočet. K dispozici jsou dvě kritéria konvergence, přičemž lze použít kritérium tlaku nebo kritérium odporové síly. Vyberte jednu z možností v poli Typ rezidua a poté nastavte požadovanou hodnotu.

Parametry simulace, Ustálený tok, Zbytkový typ

Jakmile zbytkové množství klesne pod definovanou hodnotu, výpočet se ukončí. Při výpočtu se zobrazí iterační diagram a zbytkové množství (p-zbytkové pro tlak). Je k dispozici také ve výsledcích simulace (viz kapitola Zbytky).

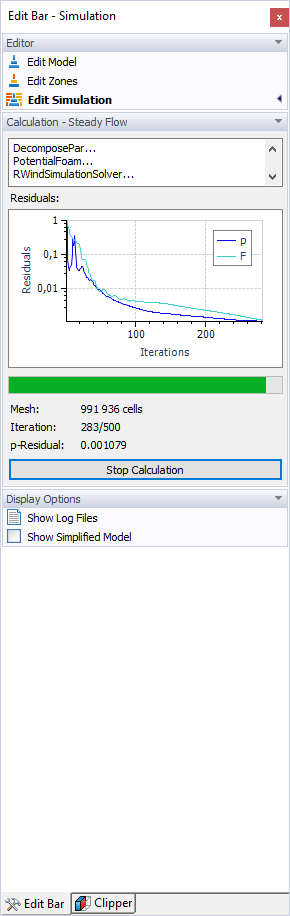

Výpočtový diagram

Zaškrtávací políčko "Použít numerické schéma druhého řádu" určuje, které numerické schéma se použije pro členy divergence (toky). Ve výchozím nastavení není aktivován, takže výpočet probíhá podle prvního řádu. Pokud je zaškrtávací políčko zaškrtnuto, provádí se řešení podle druhého řádu.

Další možnosti

Ustálený řešič programu RWIND 3 plně nezachycuje "kmitavé" účinky popsané v FAQ 4731. Aby bylo možné parciální diferenciální rovnice řešit numericky, je třeba všechny diferenciální členy (prostorové a časové derivace) diskretizovat. Další informace o řešičích najdete v dokumentaci Algorithms and Solvers. Existuje rozsáhlý seznam diskretizací („schémat“), přičemž každé schéma má specifické numerické chování z hlediska přesnosti, stability a konvergence. Další informace o konvergenci najdete na CFD Direct.
