Obecné parametry proudění lze definovat v záložce Základní údaje.
parametry proudění
V této sekci se zadává typ simulace. Na výběr máte ze dvou typů simulace.
V kapitolách Ustálené proudění a Nestacionární proudění (nestacionární proudění) jsou popsána specifická nastavení pro každý typ simulace a příslušné záložky.
„Hustota“ vzduchu závisí na nadmořské výšce, teplotě, atmosférickém tlaku a vlhkosti. Má vliv na dynamické chování kapaliny.
Hodnota „Kinematické viskozity“ udává odolnost vzduchu proti deformaci. Je definován jako poměr viskozity k hustotě vzduchu.
Možnosti
For calculation with RWIND 3, the effects of turbulence are essential. If you want to "Consider turbulence," activate the check box. Účinky turbulentního proudění jsou charakterizovány chaotickými změnami tlaku a rychlosti proudění, na rozdíl od laminárního proudění. For further explanation, see Chapter Turbulence.
Okrajovou podmínku skluzu aplikovanou na dolní plochu větrného tunelu lze nastavit zaškrtnutím políčka "Okrajová podmínka skluzu na spodní hranici tunelu". For more about boundary conditions, see Chapter Wind Tunnel.
When the "Consider surface roughness" check box is activated, the roughness is taken into account for every surface of the model (see Chapter Advanced). You can define the roughness parameters on the Surface Roughness tab.
Zaškrtávací políčko "Uživatelské rozměry větrného tunelu" umožňuje zadat velikost tunelu ručně. For more details on the tunnel parameters, see Chapter Wind Tunnel. Vlastní rozměry větrného tunelu pak můžete zadat v záložce "Větrný tunel" v dialogu "Zatěžovací stavy a kombinace".
Zaškrtávací políčko "Uložit data řešiče pro pokračování výpočtu v RWIND" umožňuje pokračovat ve výpočtu i po uzavření a opětovném otevření projektu (viz kapitola Steady Flow ).

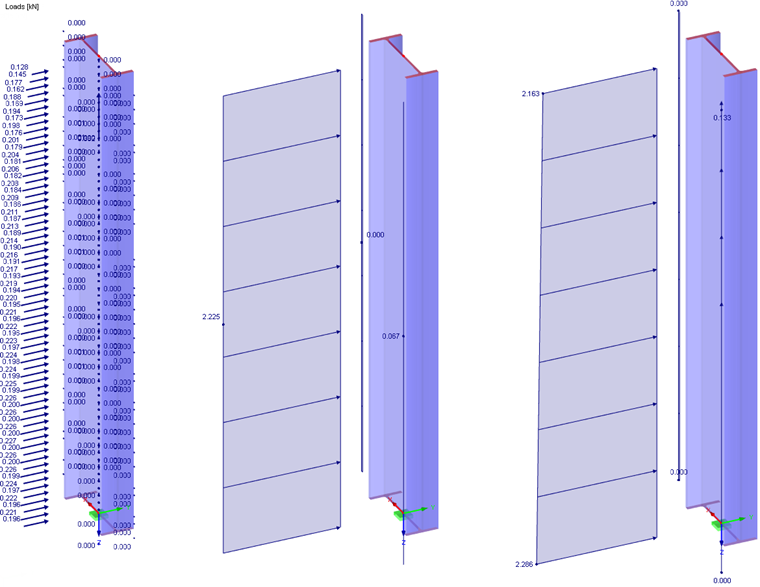

Průběh zatížení na prut
Toto nastavení má vliv na působení vygenerovaných zatížení na pruty v modelu.
- Osamělé: Výsledkem zatížení jsou osamělá zatížení v relativních vzdálenostech podél každého prutu. Rozestupy působišť zatížení jsou obvykle velmi malé v závislosti na hustotě sítě.
- Konstantní: Pro každý prut se vytvoří konstantní zatížení po celé délce prutu. Pro každý globální směr působí pouze jedno konstantní zatížení na prut.
- Lichoběžníkové: Similar to uniform loads, the concentrated loads are levelled along the member. Pro aproximaci skutečných gradientů se ovšem převedou do lichoběžníkového průběhu.
Parametry výpočtu
The "Numerical solver type" is the current CFD Solver used by RWIND 3. It is the external CFD code OpenFOAM®. More information is available in Chapter CFD Solver.
The finite volume density of mesh to be applied around the model is controlled by percentage reference. This specific refinement is utilized for the model simplification and the flow calculation. The default density (20%) normally results in a relatively low number of finite volumes and a relatively fast calculation. The minimum percentage is 10%. It entails a rather coarse mesh with the smallest number of volumes. The higher the density of the mesh, the smaller the size of the finite volume cells will be. The results are accordingly more precise, but the calculation will need more time due to the greater number of volumes. Setting the maximum mesh density (100%) leads to very fine meshes with millions of volumes. The calculation of 3D flow on such meshes is on the edge of the capabilities of current PCs, with a calculation time of several hours to several days.
For further information, see Chapter Computational Mesh and Model Simplification.
The "Mesh refinement type" can be defined for curvatures of the model surfaces or globally for a distance from the model surfaces, see Chapter General, Finite Volume Mesh.
The "Boundary layers" option controls whether the finite volume mesh next to the surfaces of the model is refined in a special way. Toto zahuštění poskytuje lepší výsledky v blízkosti hranic modelu (viz obrázek
Finite Volume Mesh with Five Boundary Layers
). We highly recommend activating the boundary layers and defining the number of layers NL when the surface roughness is to be taken into
account.
