Program RWIND 3 lze spustit dvěma způsoby. Program lze spustit buď přímo, nebo nepřímo z programů RFEM 6 nebo RSTAB 9.
Program RWIND 3
Program spustíte dvojím kliknutím na ikonu RWIND 3.xx na pracovní ploše.
Po otevření některého z příkladů modelu při instalaci se zobrazí okno programu jako na obrázku Program RWIND 3. Nejdůležitější oblasti uživatelského prostředí jsou označeny popisky.
RFEM 6 / RSTAB 9
Otevřete soubor modelu v programu RFEM 6 nebo RSTAB 9. Poté použijte
pro otevření dialogu "Základní údaje". Další možností je vybrat možnost Základní údaje v nabídce Soubor. Pokud vytváříte nový model, dialog "Základní údaje" se otevře automaticky. V dialogu vyberte záložku Addony.
Chcete-li aktivovat addon programu RWIND 3, vyberte v sekci "Addony pro speciální řešení" možnost Simulace větru. Zelená tečka vedle názvu symbolizuje, že je k dispozici licence pro addon RWIND 3. Oranžová nebo modrá tečka znamená, že program RWIND 3 můžete používat v demoverzi nebo jako zkušební verzi s omezenými funkcemi.
Informace
Po kliknutí na tlačítko
, lze program RWIND 3 otevřít pomocí nastavení analýzy a vlastností zatěžovacího stavu.
Nastavení analýzy pro simulaci větru

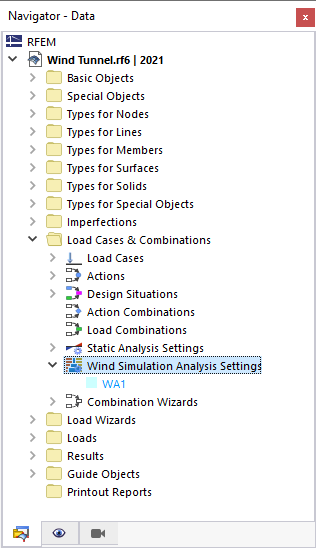

Ve složce "Zatěžovací stavy a kombinace" v navigátoru byla přidána položka Nastavení analýzy pro simulaci větru. Spravuje různá nastavení analýzy pro simulaci větru (SV), která pro svůj model můžete definovat.
Dialog „Upravit nastavení analýzy pro simulaci větru“ je popsán v kapitole Nastavení analýzy pro simulaci větru.
Zatěžovací stav s typem analýzy Simulace větru

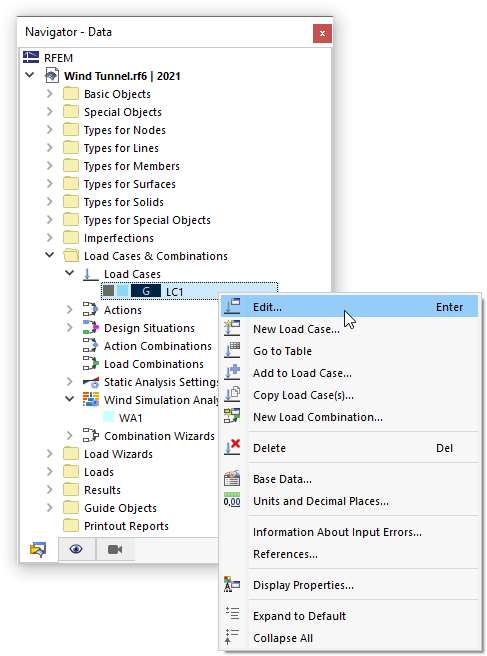

Chcete-li provést analýzu simulace větru pro zatěžovací stav, přiřaďte mu tento konkrétní typ analýzy. Dvojím kliknutím otevřete vlastnosti zatěžovacího stavu v navigátoru. Další možností je použít místní nabídku.

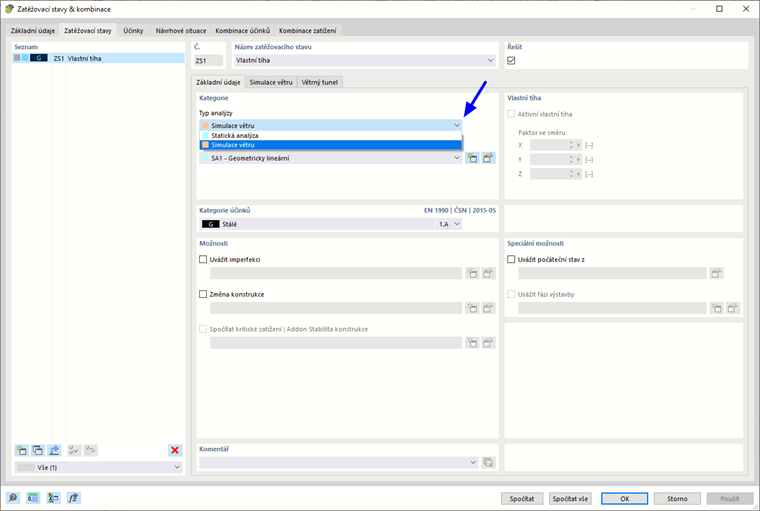

V dialogu "Zatěžovací stavy a kombinace" vyberte ze seznamu "Typ analýzy" možnost Simulace větru.
Tím se přidají podzáložky „Simulace větru“ a „Větrný tunel“, kde je možné zadat údaje pro CFD analýzu. To je blíže popsáno v kapitole Simulace větru.
