Manipulovat s modelem

Před použitím funkce vyberte model.

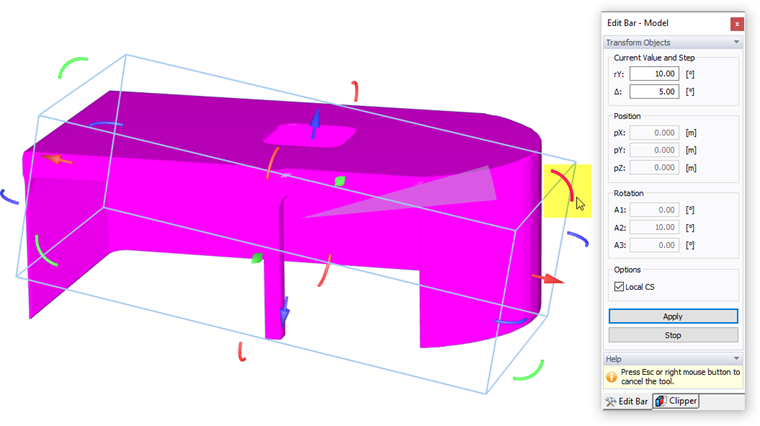

Možnosti pro manipulaci s polohou a natočením v panelu a v pracovním okně

"Polohu" a/nebo "Natočení" modelu lze upravit buď číselně zadáním hodnot do vstupních polí, nebo graficky pomocí šipek okolo modelu. Parametry posunu (pX, pY, pZ) a natočení (A1, A2, A3) se vztahují k osám větrného tunelu: pX a A1 jsou souřadnice nebo úhly ve směru větru, pY a A2 příčné k němu, zatímco pZ a A3 představují svislou souřadnici nebo úhel.

Tip

Pokud je vybrána možnost "Lokální CS", vztahují se všechny osy k souřadnému systému původního modelu v programu RSTAB 9/RFEM 6. Pokud je model odvozen například ze zatěžovacího stavu "Vítr 90°", souřadný systém bude natočen o 90°.

Další možností je posouvat nebo otáčet model v pracovním okně tak, že vybereme jednu ze šipek a posuneme ho. Příslušný parametr se zobrazí v polích "Aktuální hodnota" a "Step box" v panelu. Tam lze také nastavit interval Δ pro model, který se má při pohybu kurzoru myši zachytit. Pro deaktivaci grafického nástroje klikněte na prázdné místo v pracovním okně.

Klikněte pro kontrolu v grafice, zda jste nastavili správné parametry. Poté použijte pro ukončení funkce.

Tip

Větrný tunel se automaticky nepřizpůsobí nové situaci. Použijte tlačítko Větrný tunel , v němž lze upravit jeho rozměry podle nové polohy modelu.
