Manipulowanie modelem

Wybierz model przed zastosowaniem funkcji.

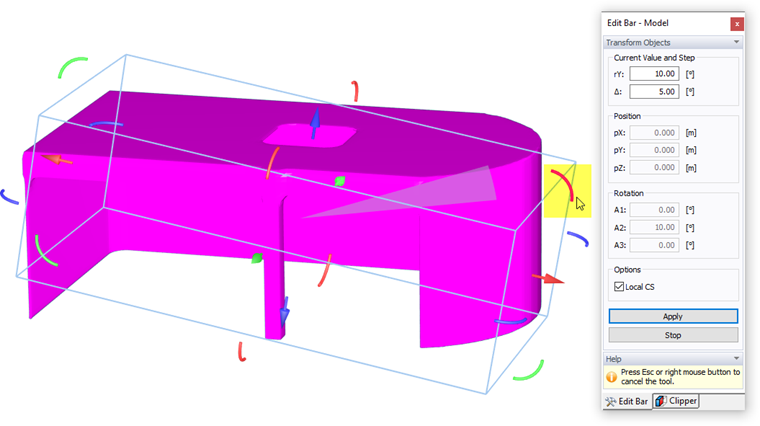

Opcje manipulowania pozycją i obrotem w panelu oraz w oknie roboczym

„Pozycję” i/lub „Obrót” modelu można modyfikować numerycznie, wprowadzając wartości w odpowiednich polach lub graficznie za pomocą strzałek pokazanych wokół modelu. Parametry przemieszczenia (pX, pY, pZ) i obrotu (A1, A2, A3) odnoszą się do osi tunelu aerodynamicznego: pX i A1 to współrzędne lub kąty w kierunku wiatru, pY i A2 to współrzędne poprzeczne do niego, a pZ i A3 oznaczają pionową współrzędną lub kąt.

Wskazówka

Gdy aktywna jest opcja "Lokalny UW", wszystkie osie odnoszą się do układu współrzędnych oryginalnego modelu programu RSTAB 9/RFEM 6. Jeżeli model wywodzi się na przykład z przypadku obciążenia "Wiatr 90°", układ współrzędnych zostanie obrócony o 90°.

Alternatywnie można przesunąć lub obrócić model w oknie roboczym, wybierając jedną ze strzałek i przesuwając ją. Odpowiedni parametr jest wyświetlany w panelu "Wartość aktualna" i "Krok". Można tam również ustawić interwał Δ, w którym model będzie uchwycony podczas przesuwania kursora myszy. Aby dezaktywować narzędzie graficzne, należy kliknąć puste miejsce w oknie roboczym.

Kliknij aby sprawdzić graficznie, czy zostały ustawione prawidłowe parametry. Następnie użyj aby wyjść z tej funkcji.

Wskazówka

Tunel aerodynamiczny nie jest automatycznie dostosowywany do nowej sytuacji. Użyj Tunel aerodynamiczny , w którym można dostosować jego wymiary do nowego położenia w modelu.
