Jak opisano w rozdziale Siatka obliczeniowa i uproszczenie modelu, w symulacji wykorzystywane są dwa typy siatek. Uproszczony model jest „owinięty” siatką granic, która również stanowi podstawę siatki objętości 3D wokół niego. Pierwsza z nich reprezentuje „Siatkę powierzchni”, a druga „Siatka objętości”.
When the calculation of results is started (see Chapter Calculation), the mesh is created automatically. Aby jednak utworzyć siatkę osobno, należy wybrać opcję „Generować siatkę” w menu „Symulacja”.
Przycisk „Edytuj symulację”
udostępnia specjalne opcje wyświetlania obu typów siatek.

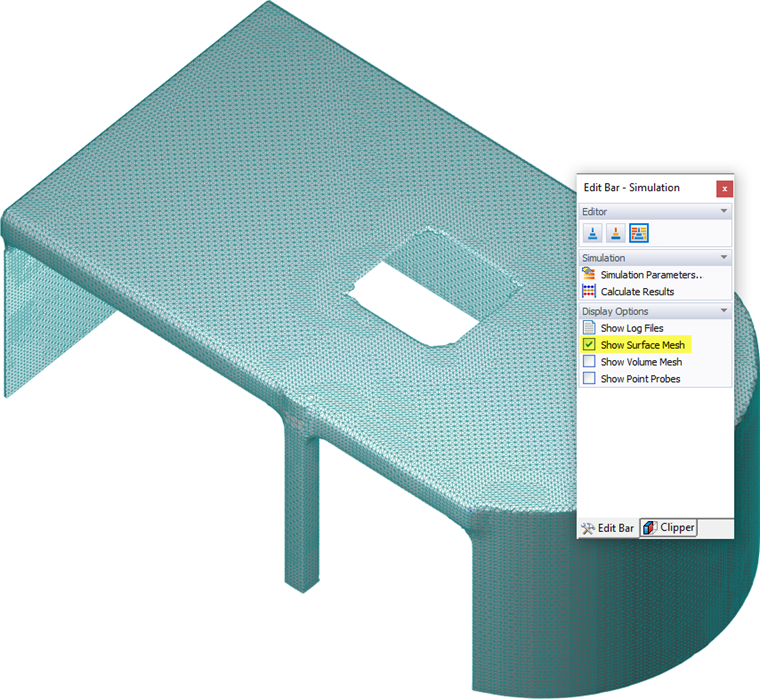

Pokaż siatkę powierzchni
Wybierz tę opcję, aby sprawdzić, czy "Gęstość siatki" ustawiona w pozwala na odpowiednie odwzorowanie oryginalnego modelu. Ponadto „Poziom szczegółowości” w Edit Model okno dialogowe silnie wpływa na jakość siatki powierzchni. Jeżeli model uproszczony wydaje się być zbyt szczegółowy lub zbyt szczegółowy, należy zmodyfikować poziom szczegółowości.
W „Nawigatorze widoku” można kontrolować wyświetlanie „Powierzchni siatki” (wypełnione powierzchnie siatki) oraz „Krawędzi siatki” (linie separacji między elementami siatki) – patrz Image 4.1 .

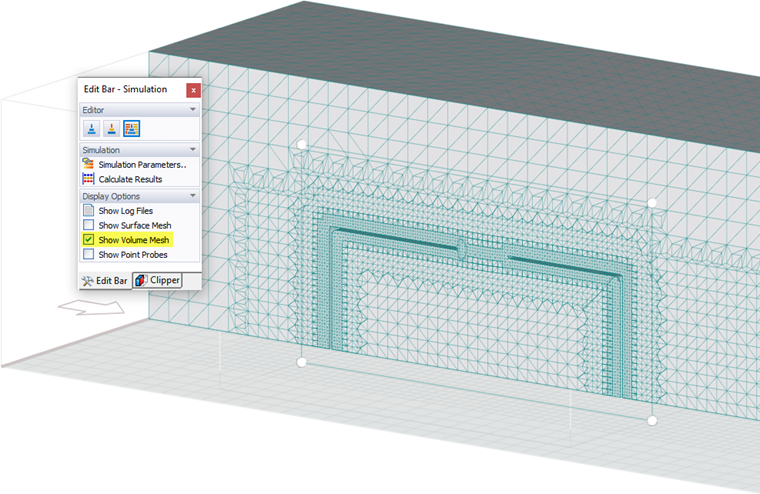

Pokaż siatkę objętościową
Siatkę objętościową można wyświetlić w "płaszczyźnie cięcia". Tworzy przekrój przez tunel aerodynamiczny równoległy do jednej z płaszczyzn globalnych (XY, YZ, XZ). For more information on handling the tool, see Chapter Slicer. Można rozróżnić między drobną siatką objętościową na granicach modelu a siatką szerszą w odległych miejscach.
