Model terenu

Ta funkcja jest dostępna tylko w wersji Pro programu RWIND 3.

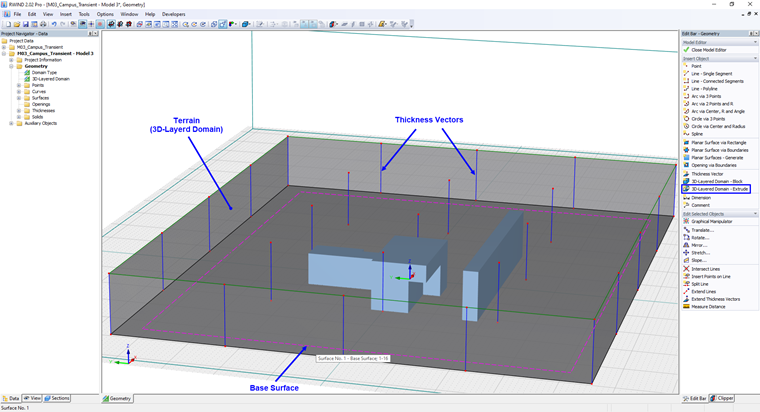

Funkcja ta działa podobnie do „Edytora modelu”, ale jest używana do tworzenia terenu. Aby otworzyć w edytorze terenu, należy kliknąć przycisk Wstaw nową ikonę edytowalnego modelu terenu lub klikając prawym przyciskiem myszy już utworzony model terenu. Teren jest definiowany przez obiekt "Domena warstwowa". Procedura jest taka, że najpierw tworzona jest "Powierzchnia podstawy" (lub więcej powierzchni z możliwymi otworami) tworzących ukształtowanie terenu, a następnie wyniesienie terenu jest definiowane za pomocą "Wektorów grubości". Wektor grubości jest definiowany przez dwa punkty, z których pierwszy powinien leżeć na powierzchni podstawy lub na jej krzywych granicznych. Po utworzeniu powierzchni bazowej i wektorów grubości, należy zakończyć definicję terenu poprzez utworzenie obiektu "Domena warstwowa" - np. za pomocą funkcji "Domena warstwowa 3D - Wyciągnięcie".
