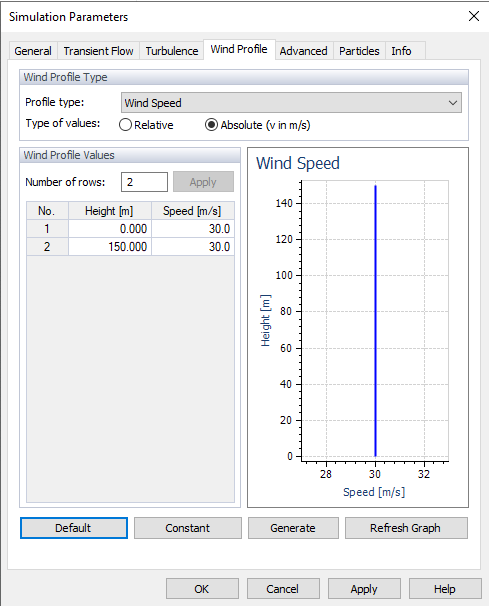

Parametry symulacji, profil wiatru

W tej zakładce można określić parametry dotyczące prędkości wiatru i/lub intensywności turbulencji dla modelu. Po zaimportowaniu modelu z programu RFEM 6 lub RSTAB 9 wyświetlany jest profil wiatru zgodnie z wybraną normą.

Typ profilu wiatru

Wybierz typ profilu, który chcesz zdefiniować: „Prędkość wiatru” lub „Intensywność turbulencji”.

Wybór "Typu profilu"

Następnie utwórz profil, definiując jego wartości „Względne” lub „Bezwzględne” w tabeli w obszarze „Wartości profilu wiatru”. W przypadku wybrania opcji "Względne" wartość 1 odpowiada prędkości na wlocie zdefiniowanej w zakładce Ogólne lub intensywności turbulencji określonej w zakładce Turbulencja. W tabeli 'Wartości profili wiatru' można następnie zdefiniować "Współczynnik" dla każdego poziomu wysokości. Po aktywowaniu opcji "Bezwzględne" można bezpośrednio wprowadzić wartości prędkości wiatru lub wartości procentowe intensywności turbulencji. Nagłówek w poniższej tabeli zostanie zmieniony na odpowiednio "Prędkość" lub "Turbulencja".

Wartości profilu wiatru

Aby zdefiniować prędkość wiatru lub intensywność turbulencji na określonych poziomach w tej tabeli, należy wprowadzić wymaganą "Liczbę rzędów", a następnie kliknąć przycisk . Następnie można zdefiniować każdą „Wysokość” i przydzielić jej „Współczynnik”, „Prędkość” lub „Turbulencja” (w zależności od opcji wybranej powyżej). Alternatywnie można wkleić wartości z arkusza Excel. Kliknij przycisk , aby wyświetlić wykres "Prędkość wiatru" lub "Intensywność turbulencji".

Przycisk powoduje utworzenie równomiernego profilu wiatru dla całego modelu. Potrzebne są tylko dwa wiersze tabeli.

W przypadku korzystania z funkcji , aby utworzyć profil prędkości wiatru, pojawi się nowe okno dialogowe.

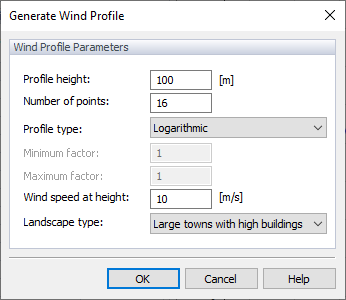

Generuj profil wiatru

W oknie tym należy zdefiniować wysokość profilu oraz liczbę punktów pośrednich. Do wyboru mamy profil logarytmiczny lub liniowy. Należy wprowadzić wysokość, na której ma obowiązywać prędkość na wlocie (zdefiniowana w zakładce Ogólne). Na koniec wybierz odpowiedni typ krajobrazu, aby zdefiniować szorstkość terenu: małe miasteczka i wsie, duże miasta z wysoką zabudową lub duże miasta z drapaczami chmur. Następnie kliknij aby wygenerować profil prędkości wiatru.
