profilo del vento

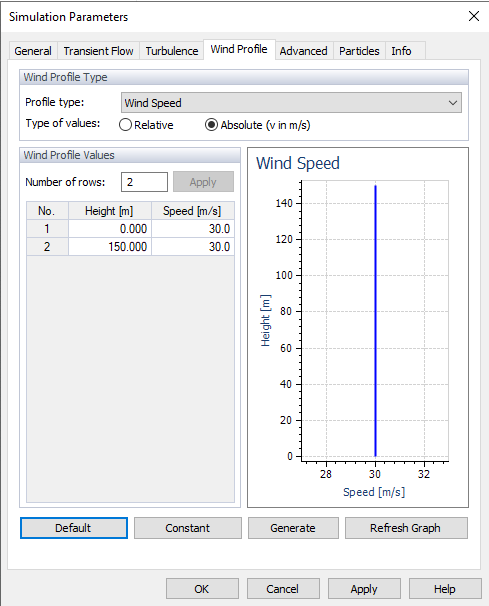

Parametri di simulazione, profilo del vento

Questa scheda controlla i parametri della velocità del vento e/o dell'intensità della turbolenza che vengono applicati al modello. Quando il modello è stato importato da RFEM 6 o RSTAB 9, viene mostrato il profilo del vento secondo la norma selezionata.

Tipo di profilo del vento

Seleziona il tipo di profilo che desideri definire: "Velocità del vento" o "Intensità della turbolenza".

Selezione di "Tipo di profilo"

Quindi creare il profilo definendo i suoi valori "Relativi" o "Assoluti" tramite la tabella nell'area "Valori del profilo del vento". Con l'opzione "Relativa", il valore di riferimento 1 corrisponde alla velocità di ingresso definita nella scheda Generale o all'intensità di turbolenza specificata nella scheda Turbolenza. È quindi possibile definire il "Coefficiente" di ogni livello di altezza nella tabella "Valori del profilo del vento". Quando è impostata l'opzione "Assoluto", è possibile inserire direttamente i valori della velocità del vento o le percentuali dell'intensità della turbolenza. L'intestazione della tabella seguente viene modificata rispettivamente in "Velocità" o "Turbolenza".

Valori del profilo del vento

Per definire la velocità del vento o l'intensità della turbolenza a livelli di altezza specifici in questa tabella, inserire il "Numero di righe" richiesto e fare clic sul pulsante per modificare. Quindi, è possibile definire ogni "Altezza" e allocare il "Coefficiente", la "Velocità" o la "Turbolenza" (a seconda dell'opzione selezionata sopra). In alternativa, è possibile incollare i valori di un foglio Excel. Il pulsante per visualizzare il diagramma "Velocità del vento" o "Intensità della turbolenza" dei tuoi dati.

Il crea un profilo del vento uniforme per l'intero modello. Sono necessarie solo due righe della tabella.

Quando si utilizza il per creare un profilo di velocità del vento, apparirà una nuova finestra di dialogo.

Genera profilo del vento

Definisce l'altezza del profilo e il numero di punti intermedi. È possibile selezionare tra un tipo logaritmico e lineare del profilo. Inserire l'altezza alla quale è applicabile la velocità di ingresso (definita nella scheda Generale). Infine, seleziona il tipo di paesaggio pertinente per definire la rugosità del terreno: piccole città e villaggi, grandi città con edifici alti o grandi città con grattacieli. Quindi fare clic per generare il profilo della velocità del vento.
