Profil de vent

Paramètres de simulation, Profil de vent

Cet onglet contrôle les paramètres de la vitesse du vent et/ou de l’intensité de la turbulence appliqués au modèle. Une fois le modèle importé depuis RFEM 6 ou de RSTAB 9, le profil de vent conforme à la norme sélectionnée s’affiche.

Type du profil de vent

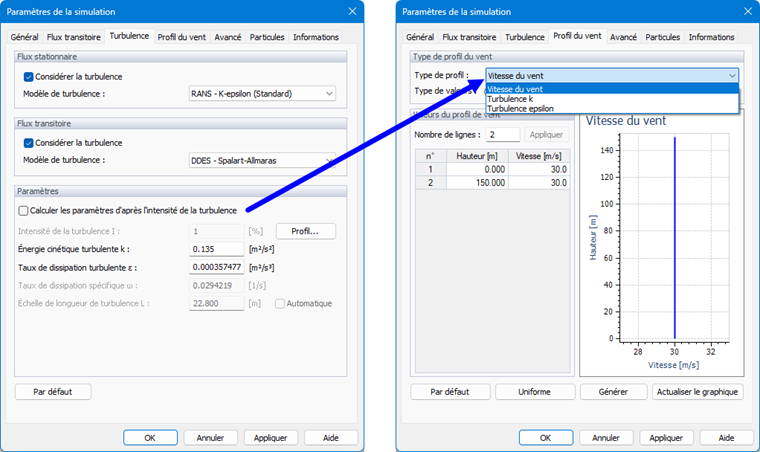

Sélectionnez le type de profil que vous souhaitez définir : « Vitesse du vent » ou « Intensité de la turbulence ». Il est également possible de définir les paramètres de turbulence « k », « ε » ou « ω » à l’entrée du tunnel, en décochant « Calculer les paramètres à partir de l’intensité de la turbulence », voir l’image ci-dessous.

Profils de turbulence définis par l'utilisateur

Créez ensuite le profil en définissant ses valeurs « Relatives » ou « Absolues » à l’aide du tableau dans la section « Valeurs du profil de vent ». Avec l’option « Relative », la valeur de référence 1 correspond à la vitesse du vent d’entrée définie dans l'onglet Général ou à l’intensité de turbulence définie dans l’onglet Turbulence. Vous pouvez ensuite définir le « Facteur » de chaque niveau de hauteur dans le tableau « Valeurs du profil de vent ». Lorsque l’option « Absolue » est activée, vous pouvez entrer directement les valeurs de la vitesse du vent ou les pourcentages de l’intensité de la turbulence. L'en-tête du tableau ci-dessous devient respectivement « Vitesse » ou « Paramètres de turbulence ».

Valeurs du profil de vent

Pour définir la vitesse du vent ou les paramètres de turbulence à des hauteurs spécifiques dans ce tableau, entrez le « Nombre de lignes » requis et cliquez sur . Vous pouvez ensuite définir chaque « Hauteur » et attribuer le « Facteur », la « Vitesse » ou les « Paramètres de turbulence » (selon l’option sélectionnée ci-dessus). Vous pouvez également coller les valeurs d’une feuille Excel. Cliquez sur pour afficher le diagramme des paramètres de vitesse du vent ou de turbulence de vos données.

Le bouton permet de créer un profil de vent uniforme pour l’ensemble du modèle. Seules deux lignes du tableau sont nécessaires.

Si vous cliquez sur pour créer un profil de vitesse du vent, une nouvelle boîte de dialogue apparaît.

Générer le profil de vent

Définissez la hauteur du profil et le nombre de points intermédiaires. Vous pouvez choisir entre un type de profil logarithmique et linéaire. Entrez la hauteur à laquelle la vitesse du vent (définie dans l’onglet Général) est applicable. Enfin, sélectionnez le type de paysage pertinent pour définir la rugosité du terrain : petites villes et villages, grandes villes avec des bâtiments élevés ou grandes villes avec des gratte-ciel. Cliquez ensuite sur pour générer le profil de vitesse du vent.
