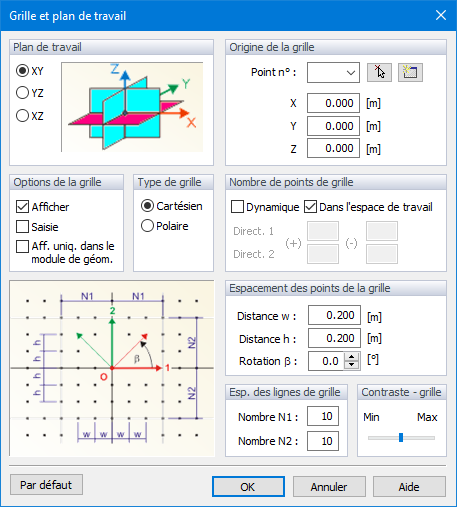

Les points de grille sont utiles pour définir des objets graphiquement. Pour ouvrir les paramètres de la grille, sélectionnez « Grille » et « Plan de travail » dans le menu « Outils ». Sinon, utilisez le bouton de la barre d’outils
.
Le « Plan de travail » peut être parallèle à l’un des trois plans globaux : XY, YZ ou XZ (sélection possible à l’aide des boutons de la barre d’outils
, c’est-à-dire sans ouvrir cette boîte de dialogue).
Par défaut, l’« Origine de la grille » est située au point zéro. Utilisez le bouton
pour sélectionner un autre point dans la fenêtre de travail, ou entrez ses coordonnées. Le bouton
permet de définir un nouveau point de référence.
Dans les sections ci-dessous, des options spécifiques sont disponibles pour vous permettre d'ajuster le « Type de grille » (disposition cartésienne ou polaire), le « Nombre de points de grille » et l’« Espacement des points de grille », par exemple.
