Sélectionnez le modèle avant d'appliquer la fonction.

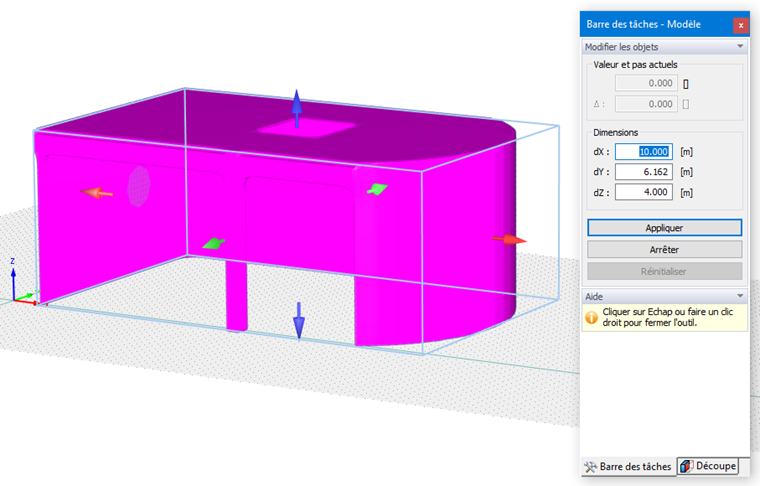

Vous pouvez modifier les Dimensions du modèle soit numériquement, en entrant les valeurs dans les zones de texte, soit graphiquement grâce aux flèches affichées autour du modèle. Les paramètres du déplacement (dX, dY, dZ) sont relatifs aux axes de la soufflerie : dX est l'axe dans la direction du vent, dY celui transversal, tandis que dZ représente l'axe vertical. Si les dimensions sont entrées manuellement, le centre de gravité est conservé lors du redimensionnement.
Vous pouvez également redimensionner le modèle dans la fenêtre de travail en sélectionnant l'une des flèches et en la déplaçant. Le paramètre correspondant est affiché dans les cases « Valeur actuelle » et « Pas » du panneau. Vous pouvez également y définir l'intervalle Δ à partir duquel le modèle doit être saisi lors du déplacement du pointeur. Pour désactiver l'outil graphique, cliquez sur l'espace vide dans la fenêtre de travail.
Cliquer sur
pour vérifier dans le graphique si vous avez défini les paramètres corrects. Dans ce cas, utilisez
pour quitter la fonction.
