La fonction « Graphique le long de la ligne » vous permet de définir une ligne sur le modèle ou dans le plan du trancheur, et ainsi de créer un diagramme en coupe des résultats le long de la ligne. Le modèle « M05_Golf » du groupe de projets « Démo », par exemple, comprend des relevés linéiques pour les résultats du champ d’écoulement d’un modèle de voiture.
Pour créer un graphique linéaire, utilisez le bouton « Graphique le long du relevé linéique »
Cette option est disponible dans la section Résultats du panneau. Notez que cette fonction n’est applicable qu’aux grandeurs surfaciques et de champ d’écoulement.

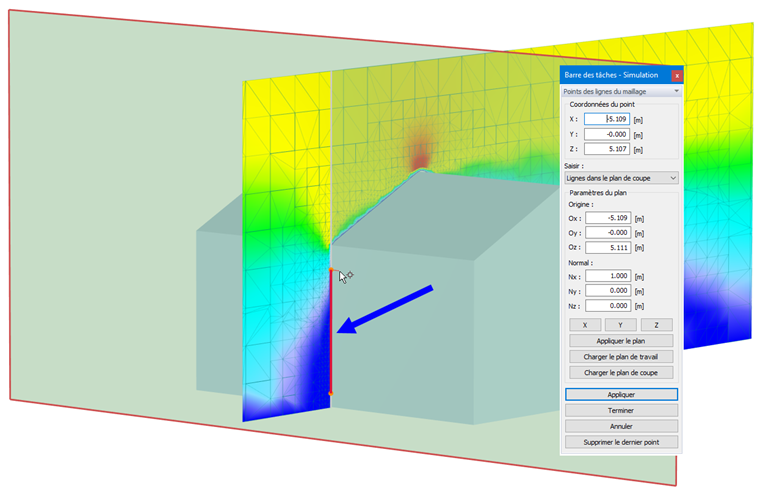

Une fois la fonction activée, vous pouvez sélectionner les points pertinents de la ligne (ou de la polyligne) en un clic. Les coordonnées des points sont affichées dans le panneau, dont l’affichage est prévu à cet effet. Vous pouvez également y modifier la saisie d’objets, si nécessaire. Lorsque vous avez sélectionné deux (ou plus) points de la ligne, cliquez sur
.

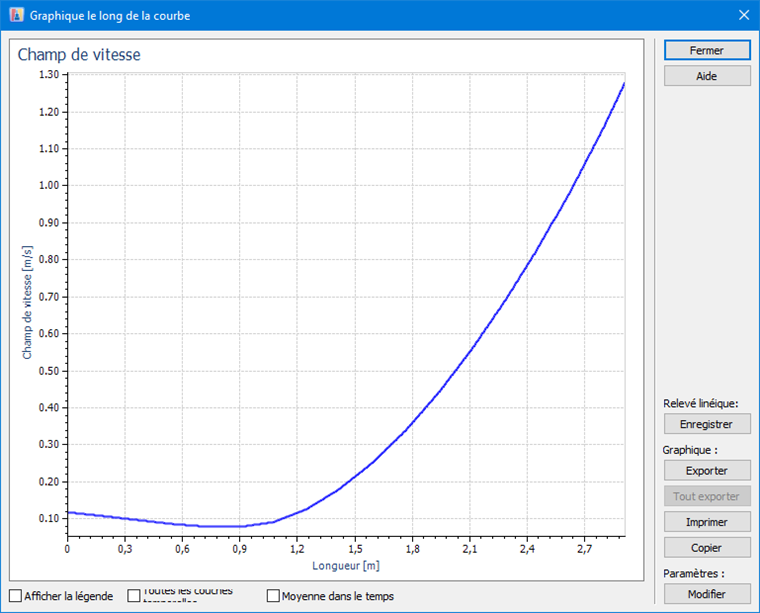

La boîte de dialogue « Graphique le long de la courbe » apparaît.
Pour définir ce diagramme comme nouveau relevé linéique, utilisez le bouton

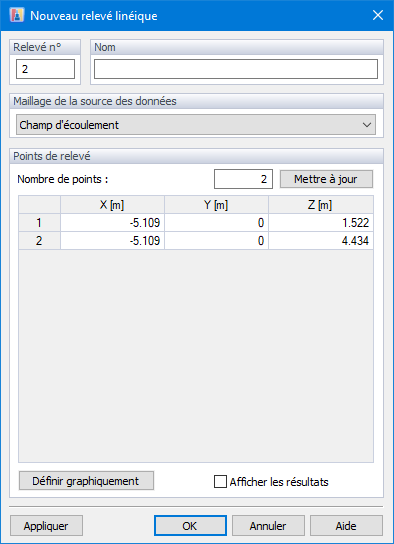

. Une autre boîte de dialogue apparaît dans laquelle vous pouvez entrer le « Nom » du relevé et vérifier les coordonnées de chaque point.
Les options de la section « Maillage de la source des données » contrôlent le type de maillage auquel les relevés se réfèrent. Les relevés « linéiques » sont spécifiques au maillage de volume fini du champ d'écoulement (pour les grandeurs de champ d'écoulement) ou du modèle simplifié (pour les grandeurs de surface), voir le chapitre Relevés.

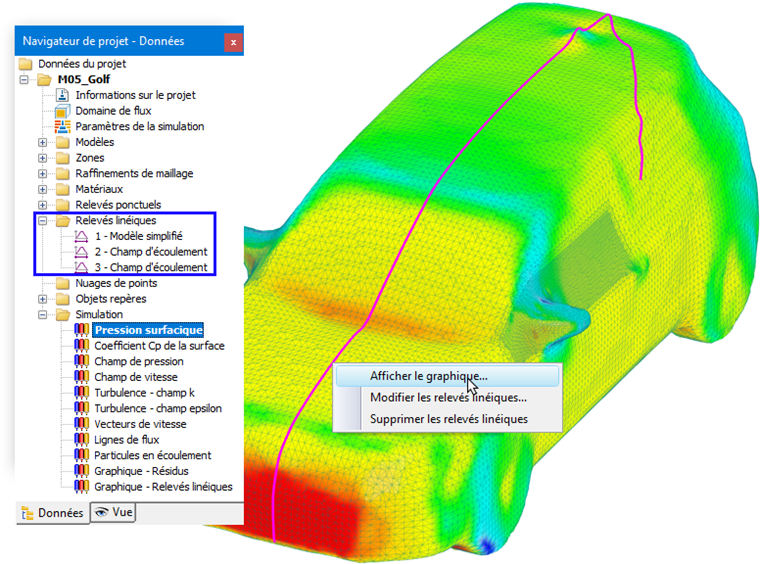

Tous les relevés linéiques définis par l’utilisateur sont répertoriées dans le navigateur « Données ». Utilisez le menu contextuel d’un relevé linéique, disponible dans le navigateur et dans les graphiques, pour afficher le diagramme et pour modifier ou supprimer un élément.
Les résultats de chaque relevé linéique sont enregistrés par point le long de la ligne. Notez qu’ils ne seront pas utilisés pour la documentation des résultats dans le rapport d’impression de RFEM 6 ou RSTAB 9.
Valeurs avant et arrière le long des courbes

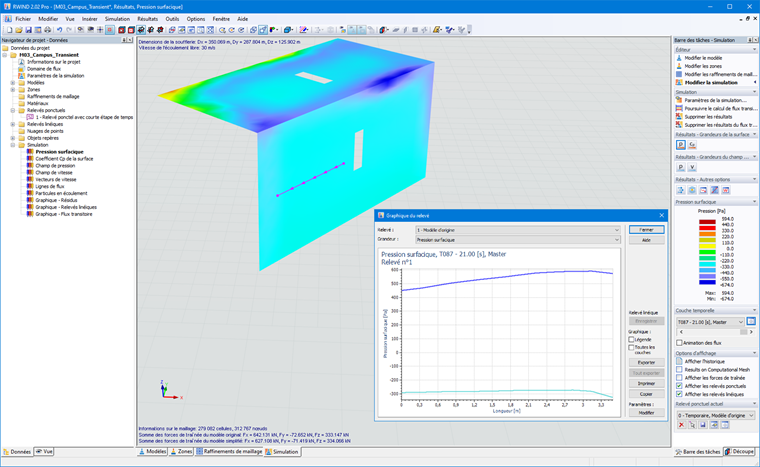

Il est possible d'afficher la distribution des quantités le long des courbes ou des relevés linéiques placés sur le modèle d'origine. Cela n’était pas possible auparavant (RWIND 1.x) en raison du risque de valeurs doubles (avant et arrière) sur certains modèles (par exemple, sur une plaque mince verticale d’épaisseur nulle). Ce problème a été résolu en affichant deux courbes dans le graphique, l’une pour les valeurs sur la face avant et l’autre pour les valeurs sur la face arrière du modèle. Pour en savoir plus sur les valeurs avant et arrière, consultez le chapitre suivant Sections, Mesh Section Information .
Issues with Line Probe Definition
There are some issues around the right definition of the line probes.
Astuce

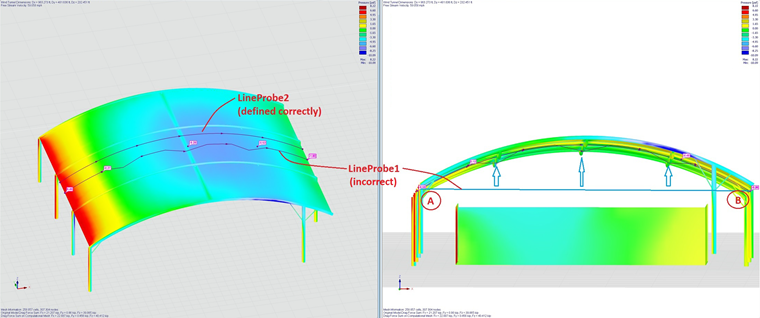

If the line probe is defined by only 2 points (A,B) during graphical input, then its projection onto the model is done in such a way that the segment AB is internally divided into N auxiliary points and each such point is projected to the nearest point of the model. In some situations, however, this can give an undesirable result . The solution is to use more definition points of the line probe when entering it graphically.
Astuce

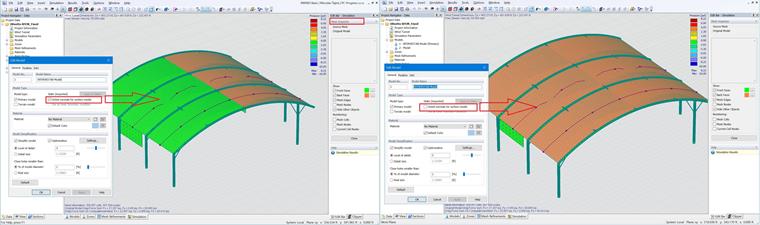

For models that contain surfaces with zero thickness, it is often necessary to automatically orient the triangles that define the shape of the model. However, the automatic orientation of the triangles is not always optimal, and on the contrary, the original orientation of the triangles may be more suitable. So we recommend turning off the automatic orientation of the triangles when there are some issues with line probes. The "Mesh Inspector" tool can be used to check the orientation of the triangles.
